Aluminum Enclosed Powerail · HFP96
ระบบรางจ่ายไฟแบบปิด โครงอลูมิเนียม — รหัสแคตตาล็อก HFJ — ตามแผ่นข้อมูลเดียวกับรุ่น PVC HFP
หน้านี้แสดงรุ่น HFP96 ในสาย โครงอลูมิเนียม (aluminum enclosed power rail) โปรไฟล์ภายนอกเทียบเท่ารุ่น PVC ที่ 57 × 67 มม. มีช่องระบุ N สำหรับสายกลางโฟล์ต (Neutral) กระแสและมิติทองแดงเท่ากับรุ่น HFP แต่รัศมีโค้งขั้นต่ำใหญ่กว่าตามแบบวิศวกรรมของตัวถังโลหะ
รหัสตัวนำไฟฟ้า (HFJ)
HFJ-4(5)-n/m
HFJระบบรางไฟฟ้าแบบปิด โครงอลูมิเนียม (enclosed conductor with aluminum housing)
4(5)จำนวนโพล 4 หรือ 5 โพล
nพื้นที่หน้าตัดตัวนำ (มม.2)
mกระแสไฟฟ้าต่อเนื่อง (แอมแปร์)
ความกว้างทองแดง
17.6 มม.
ความยาว (Length)
ความยาวมาตรฐาน 4 เมตร · สั่งความยาวพิเศษได้ ไม่เกิน 6 เมตร
ระยะห่างจุดรองรับ
แนวตรง 1.2 เมตร
ส่วนโค้ง (Curves)
รัศมีโค้งขั้นต่ำ R ≥ 1.5 เมตร

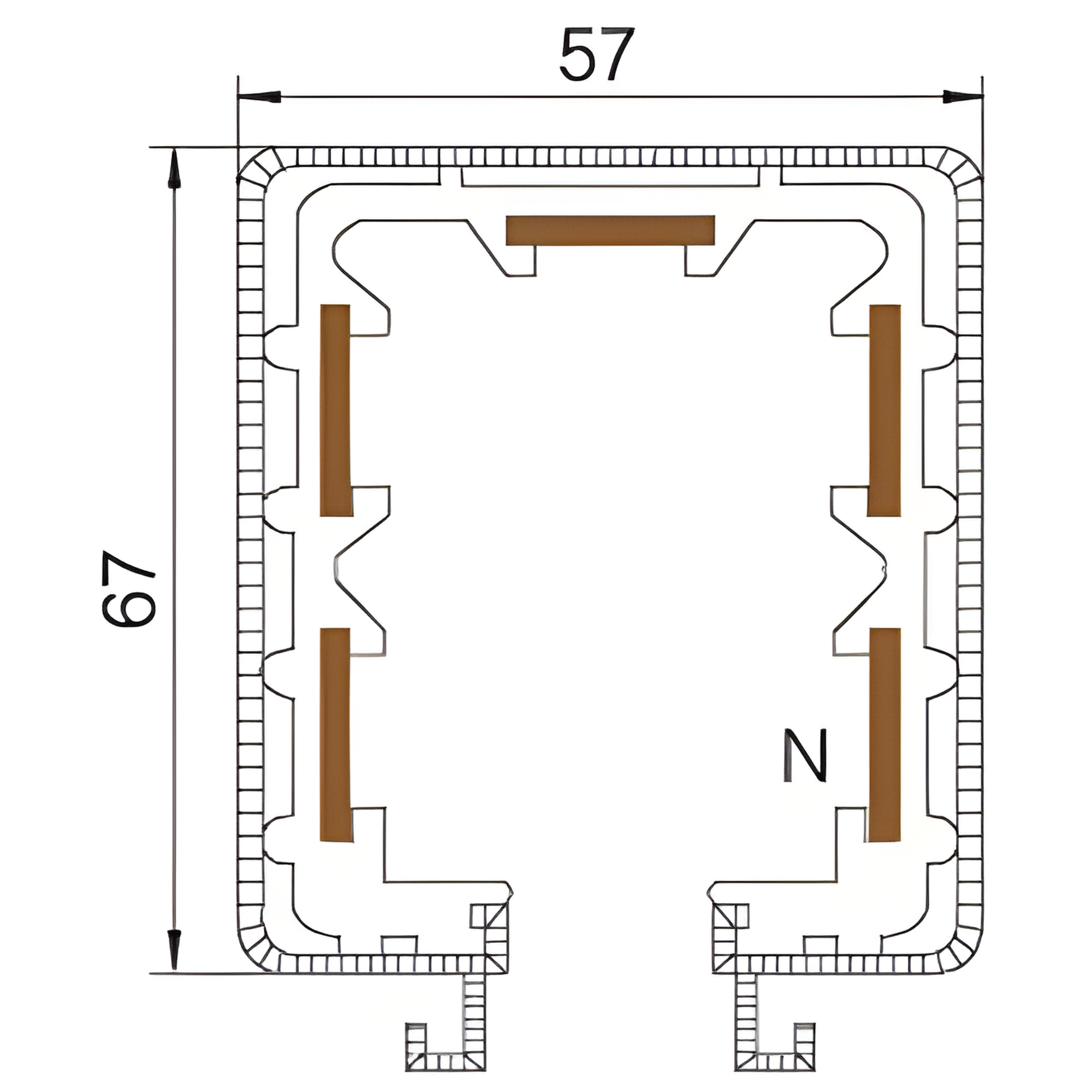

โปรไฟล์ราง
กว้างประมาณ 57 มม. · สูงประมาณ 67 มม.
สาย N (Neutral)
สายกลางโฟล์ต N ใช้เป็นเส้นสายดินกลาง (neutral) ตามแบบ
.png)
POWERAIL HFP96 · อลูมิเนียม
รุ่นโครง PVC รหัส HFP-4(5)-n/m
