Aluminum Enclosed Powerail · HFJ
ข้อมูลเดียวกับแผ่น PVC & Aluminum Enclosed Powerail — คู่กับรุ่นโครง PVC รหัส HFP
ระบบ HFJ เป็นรางจ่ายไฟแบบปิดโครงอลูมิเนียม (aluminum enclosed power rail) โปรไฟล์ภายนอก 57 × 67 มม. ช่องระบุ N สำหรับสายกลางโฟล์ต (Neutral) กระแสและมิติทองแดงเทียบเท่ารุ่น HFP (PVC) ส่วนรัศมีโค้งขั้นต่ำเป็น R ≥ 1.5 m ตามแบบตัวถังโลหะ บนเว็บอาจเรียกสายเดียวกันในชื่อทางการตลาด HFP96 — สเปกทางเทคนิคใช้ชุดเดียวกัน
รหัสตัวนำไฟฟ้า
HFJ-4(5)-n/m
HFJระบบรางไฟฟ้าแบบปิด โครงอลูมิเนียม (enclosed conductor with aluminum housing)
4(5)จำนวนโพล 4 หรือ 5 โพล
nพื้นที่หน้าตัดตัวนำ (มม.2)
mกระแสไฟฟ้าต่อเนื่อง (แอมแปร์)
ความกว้างทองแดง
17.6 มม.
ความยาว (Length)
ความยาวมาตรฐาน 4 เมตร · สั่งความยาวพิเศษได้ ไม่เกิน 6 เมตร
ระยะห่างจุดรองรับ
แนวตรง 1.2 เมตร
ส่วนโค้ง (Curves)
รัศมีโค้งขั้นต่ำ R ≥ 1.5 เมตร
โปรไฟล์ราง
กว้างประมาณ 57 มม. · สูงประมาณ 67 มม.
สาย N (Neutral)
สายกลางโฟล์ต N ใช้เป็นเส้นสายดินกลาง (neutral) ตามแบบ
.png)

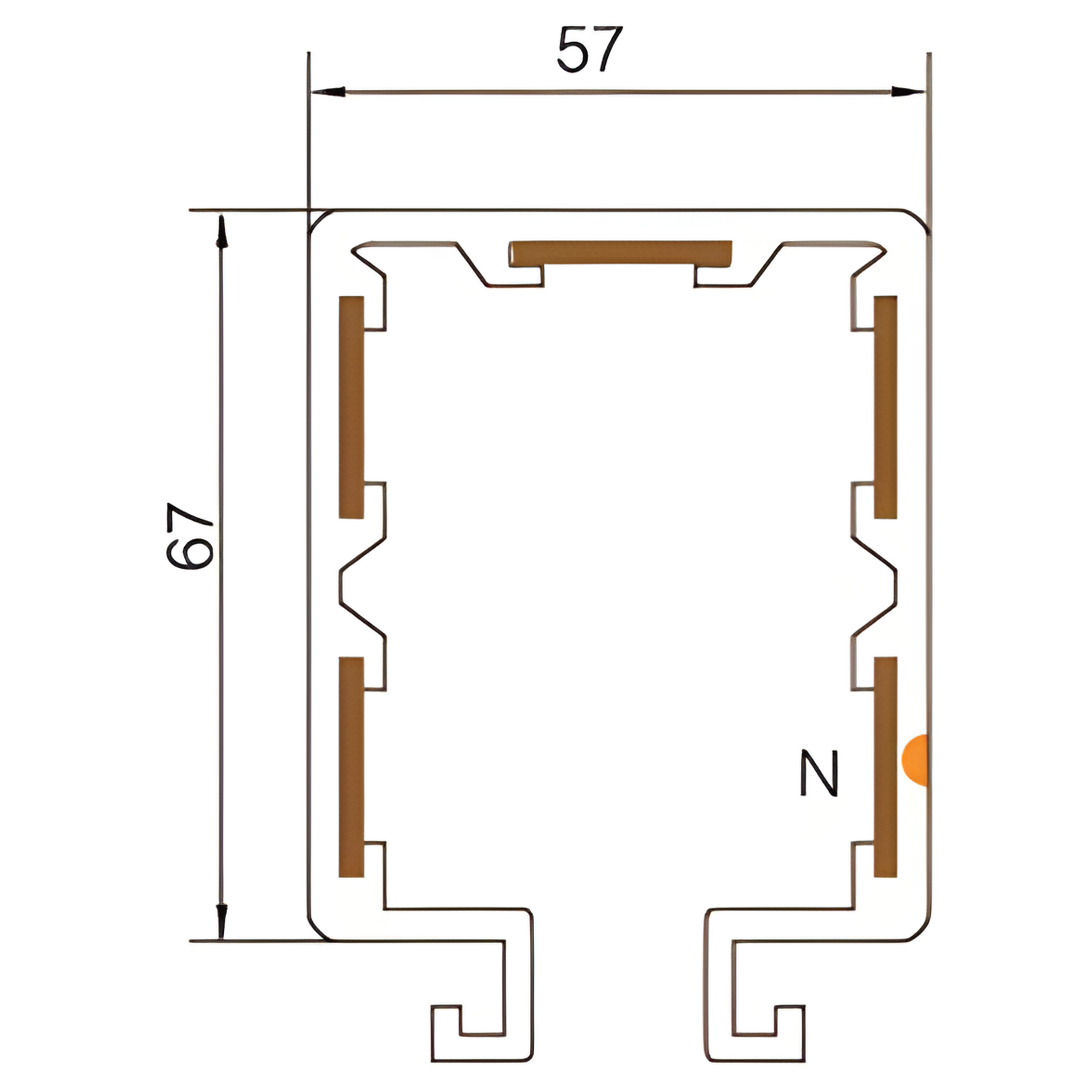

POWERAIL HFP · PVC
.png)

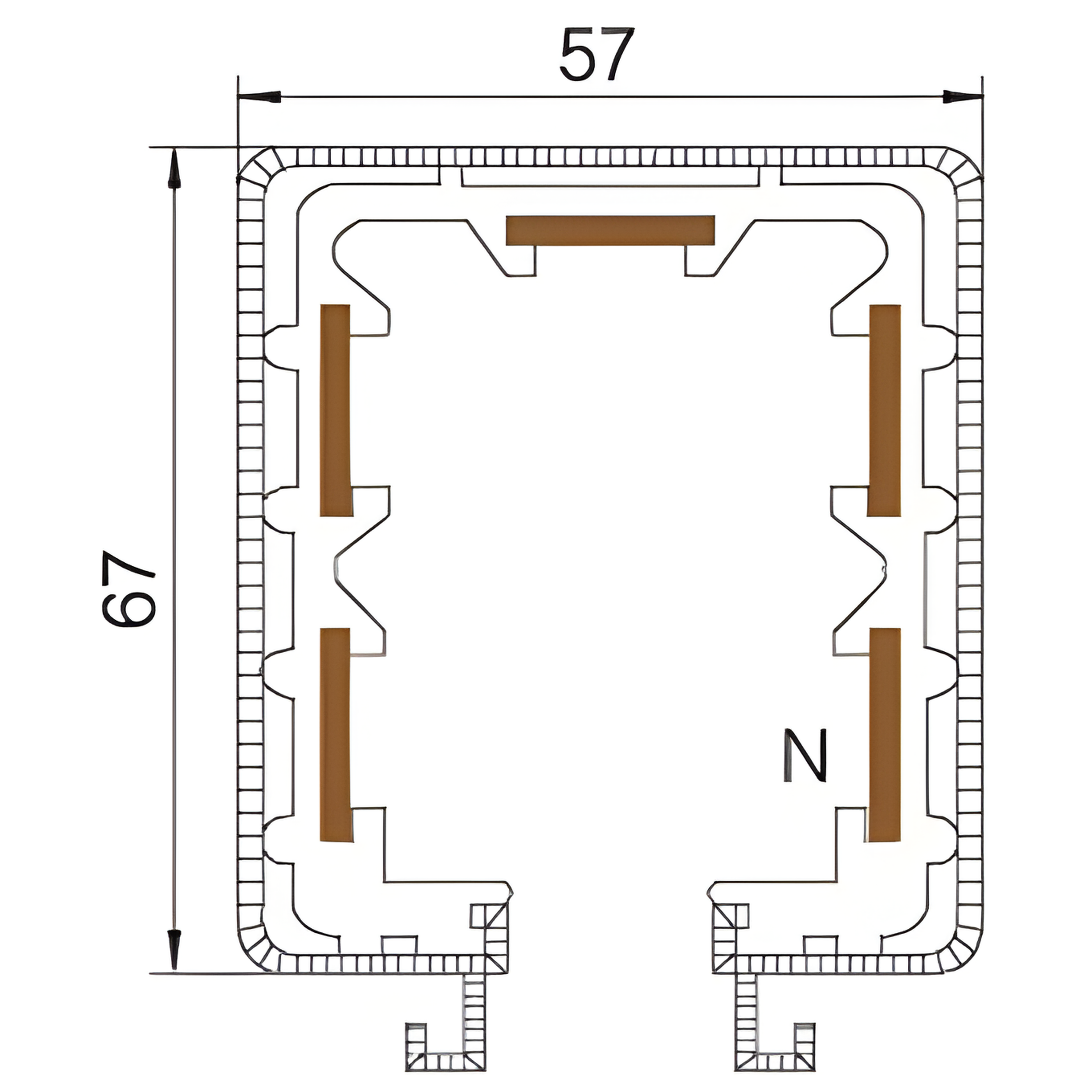

POWERAIL HFJ · อลูมิเนียม
