PVC Enclosed Powerail · HFP
ระบบรางจ่ายไฟแบบปิด โครง PVC — ตามแผ่นข้อมูล PVC & Aluminum Enclosed Powerail

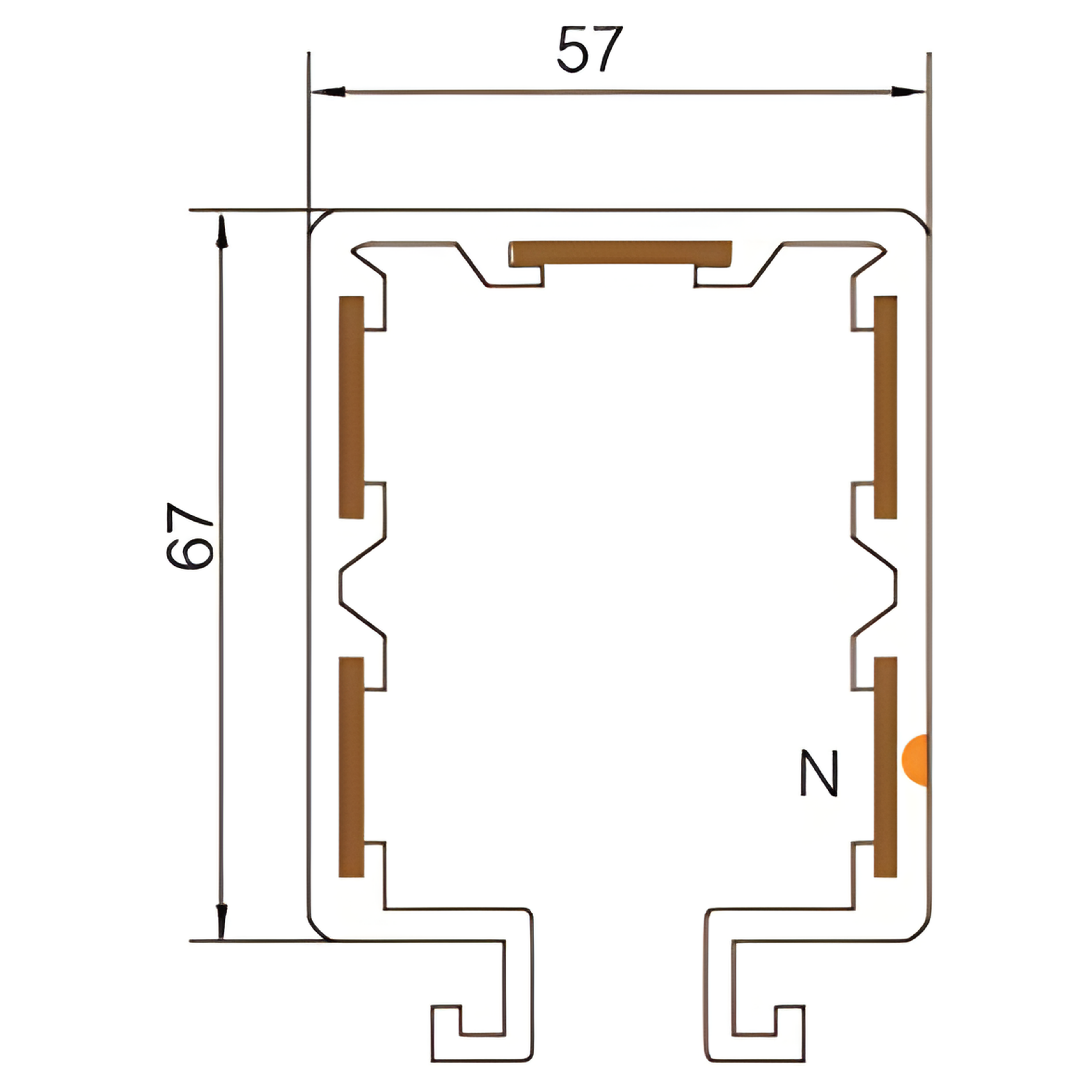

ระบบ HFP เป็นรางจ่ายไฟแบบปิด (enclosed conductor rail) โครงถัง PVC โปรไฟล์ภายนอกประมาณ 57 × 67 มม. มีช่องระบุ N สำหรับสายกลางโฟล์ต (Neutral) ตามแบบในภาพตัดขวาง
รหัสตัวนำไฟฟ้า
HFP-4(5)-n/m
HFPระบบรางไฟฟ้าแบบปิด (enclosed conductor system)
4(5)จำนวนโพล 4 หรือ 5 โพล
nพื้นที่หน้าตัดตัวนำ (มม.2)
mกระแสไฟฟ้าต่อเนื่อง (แอมแปร์)
ความกว้างทองแดง
17.6 มม.
ความยาว (Length)
ความยาวมาตรฐาน 4 เมตร · สั่งความยาวพิเศษได้ ไม่เกิน 6 เมตร
ระยะห่างจุดรองรับ
แนวตรง 1.2 เมตร
ส่วนโค้ง (Curves)
รัศมีโค้งขั้นต่ำ R ≥ 1.2 เมตร
โปรไฟล์ราง
กว้างประมาณ 57 มม. · สูงประมาณ 67 มม.
สาย N (Neutral)
สายกลางโฟล์ต N ใช้เป็นเส้นสายดินกลาง (neutral) ตามแบบ
.png)
POWERAIL HFP · PVC
.png)
POWERAIL HFJ
HFJ · cross-section
More on the HFJ series →
