ระบบ Powerrail HFP95 · ข้อมูลทางเทคนิค
รหัสตัวนำ ขนาดโปรไฟล์ และเงื่อนไขติดตั้ง
ระบบ POWERAIL HFP95 เป็นรางจ่ายไฟแบบปิด โปรไฟล์ภายนอกประมาณ 60 × 95 มม. เหมาะสำหรับงานเครนที่ต้องการขนาดรางใหญ่ขึ้นและรองรับจำนวนโพลหลายแบบ
รหัสตัวนำไฟฟ้า
HFP95 - 4 - n / m
HFP95ระบบรางไฟฟ้าแบบปิด (Powerrail enclosed conductor)
4จำนวนโพลของรหัสรุ่นราง (ตามแคตตาล็อก)
nขนาดหน้าตัดตัวนำ (มม.2)
mกระแสไฟฟ้าที่รองรับได้อย่างต่อเนื่อง (แอมแปร์)
ความกว้างตัวนำทองแดง
12.0 มม.
Sealing strip — แถบซีลปิดช่องด้านล่างของราง สั่งซื้อแยก (Be ordered separately)
ความยาว (Length)
ความยาวมาตรฐาน 4 เมตร สามารถสั่งความยาวอื่นได้ แต่ต้องไม่เกิน 6 เมตร
ระยะห่างจุดรองรับ
สำหรับแนวตรง 1.2 เมตร
ส่วนโค้ง (Curves)
รัศมีโค้งต่ำสุด R ≥ 1.8 เมตร

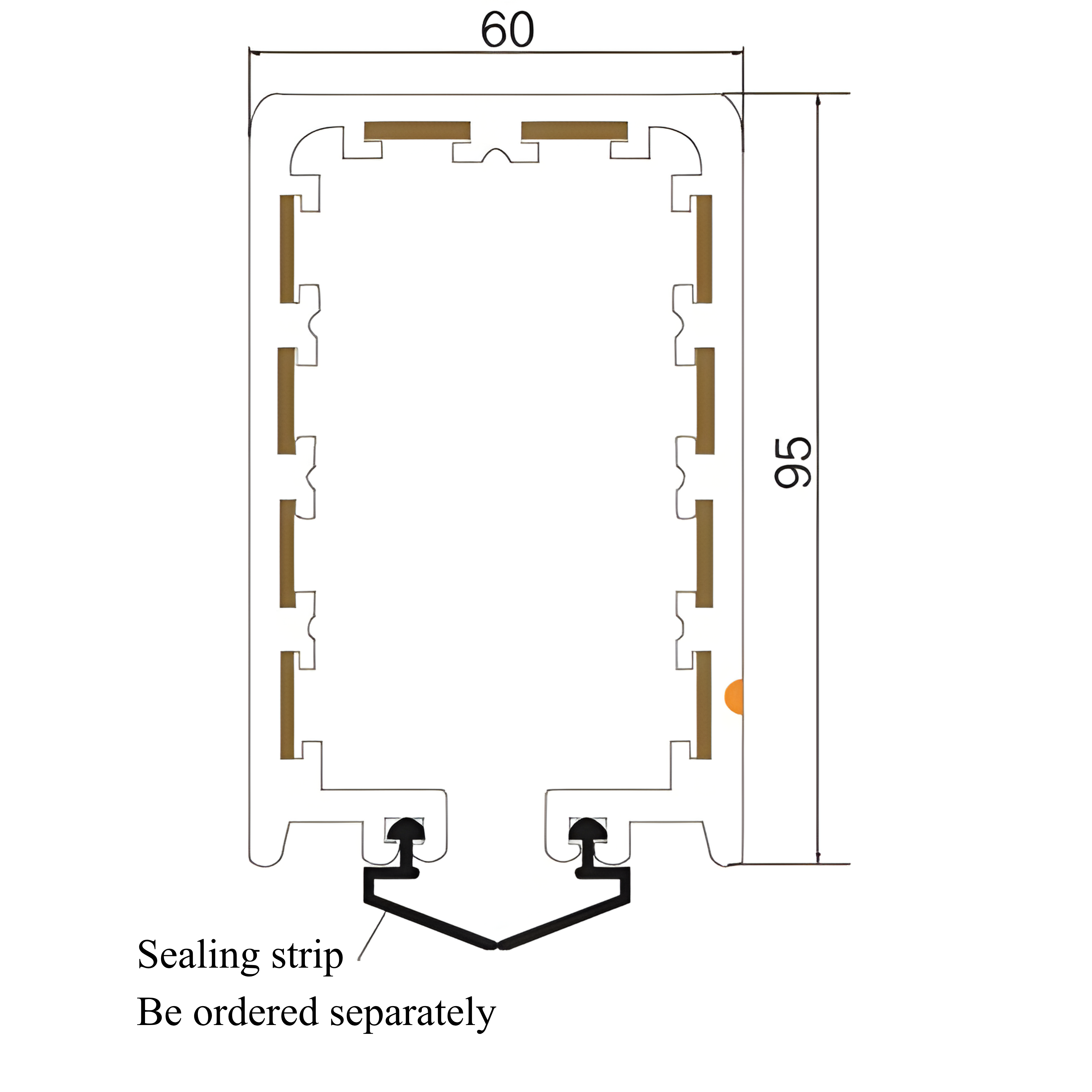

โปรไฟล์ราง
กว้างประมาณ 60 มม. · สูงประมาณ 95 มม. (ตามแบบราง HFP95)
.png)
POWERAIL HFP95 — ตัวราง
ชุดรับกระแสไฟฟ้า
ชุดรับกระแสไฟฟ้า — 95JD · 95JDR

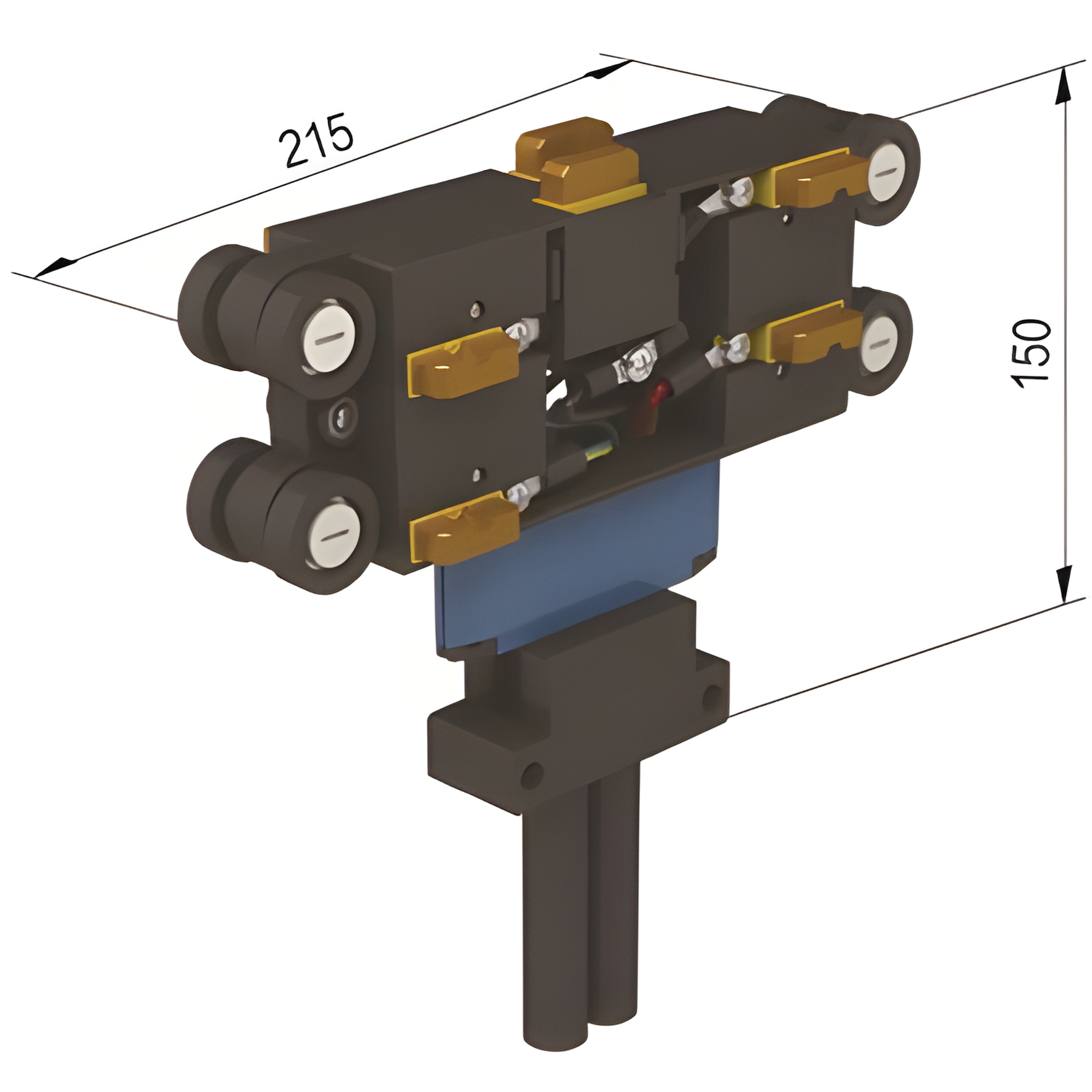

ซีรีส์ 95JD
Current collector (ชุดแรก)
| Type | Weight (kg) | Poles | Power rating | Cat.-No. |
|---|---|---|---|---|
| 95JD-5/25 | 1.05 | 5 | 25A | 953125 |
| 95JD-5/40 | 1.12 | 5 | 40A | 953140 |
| 95JD-8/25 | 1.35 | 8 | 25A | 953225 |
| 95JD-8/40 | 1.35 | 8 | 40A | 953240 |
| 95JD-10/25 | 1.45 | 10 | 25A | 953325 |
| 95JD-10/40 | 1.60 | 10 | 40A | 953340 |
.png)

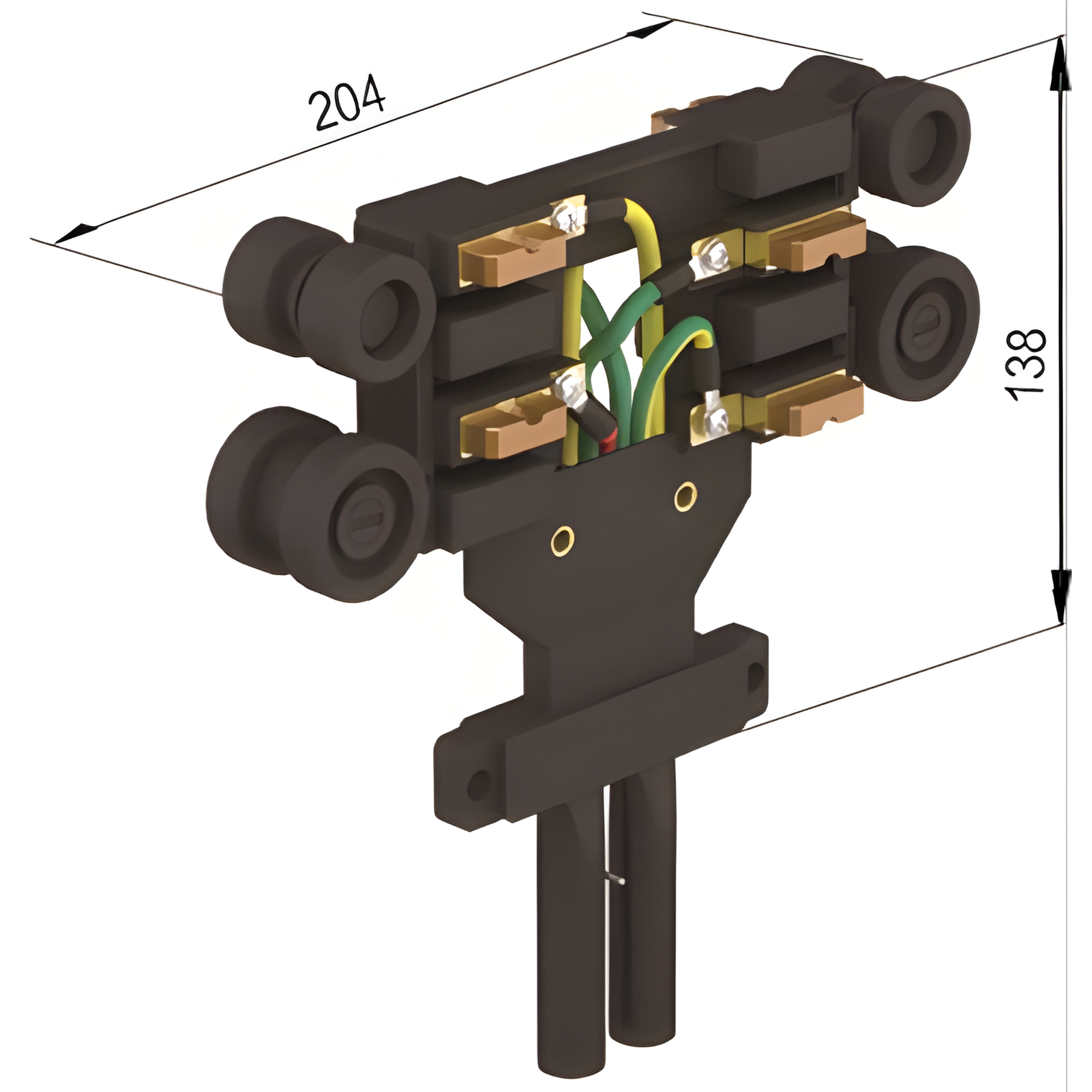

ซีรีส์ 95JDR
Current collector (ชุดที่สอง)
| Type | Weight (kg) | Poles | Power rating | Cat.-No. |
|---|---|---|---|---|
| 95JDR-5/25 | 0.85 | 5 | 25A | 958125 |
| 95JDR-5/40 | 0.89 | 5 | 40A | 958140 |
| 95JDR-6/25 | 0.94 | 6 | 25A | 958225 |
| 95JDR-6/40 | 0.99 | 6 | 40A | 958240 |
| 95JDR-8/25 | 1.22 | 8 | 25A | 958325 |
| 95JDR-8/40 | 1.32 | 8 | 40A | 958340 |
.png)

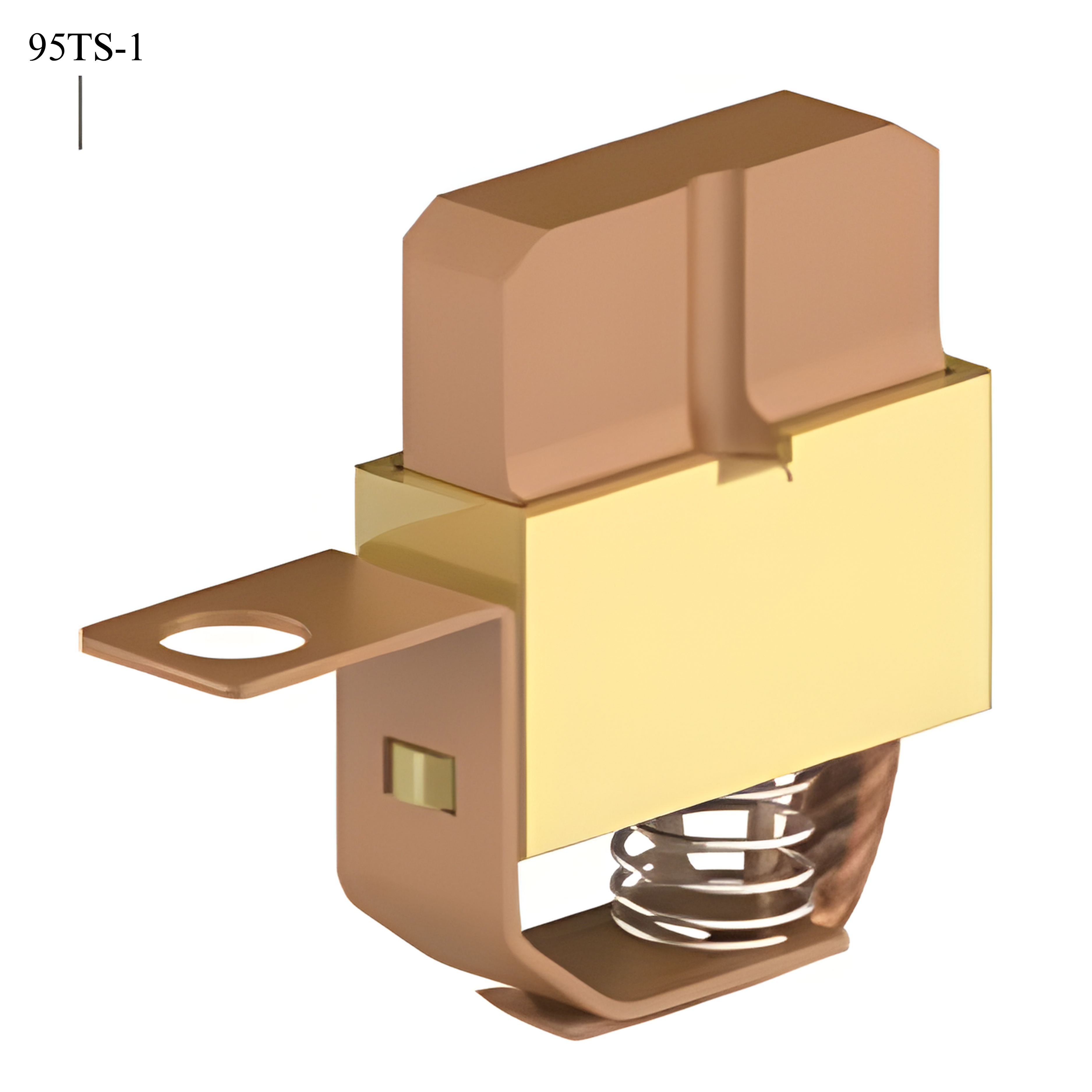

ชุดแปรงคาร์บอน
Carbon brush assembly
.png)
| Type | Weight (kg) | Cat.-No. | Remark |
|---|---|---|---|
| 95TS-1 | 0.04 | 953101 | Be used for: 95JD & 95JDR |
กล่องต่อราง · ชุดจ่ายไฟรางแนว · แขวนเลื่อน · แขวนจุดตาย · ฝาปิดปลายราง · จ่ายปลายราง
อุปกรณ์เสริมตามลำดับแคตตาล็อก

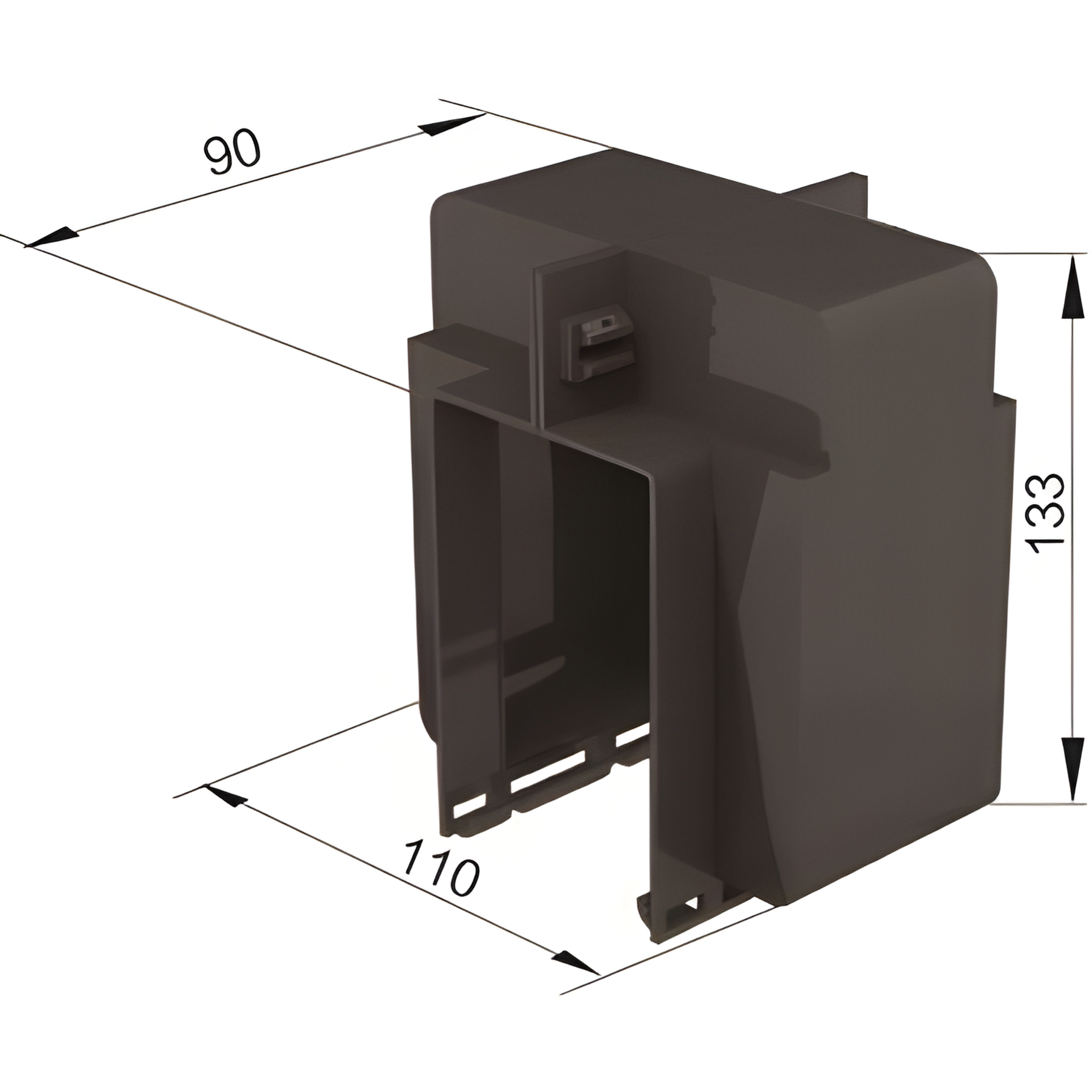

กล่องต่อราง
.png)
- ระบบล็อกอัตโนมัติ ติดตั้งง่าย สะดวกต่อการใช้งาน
| Type | Weight (kg) | Material | Cat.-No. |
|---|---|---|---|
| 60LJ-5 | 0.175 | Plastic | 593405 |

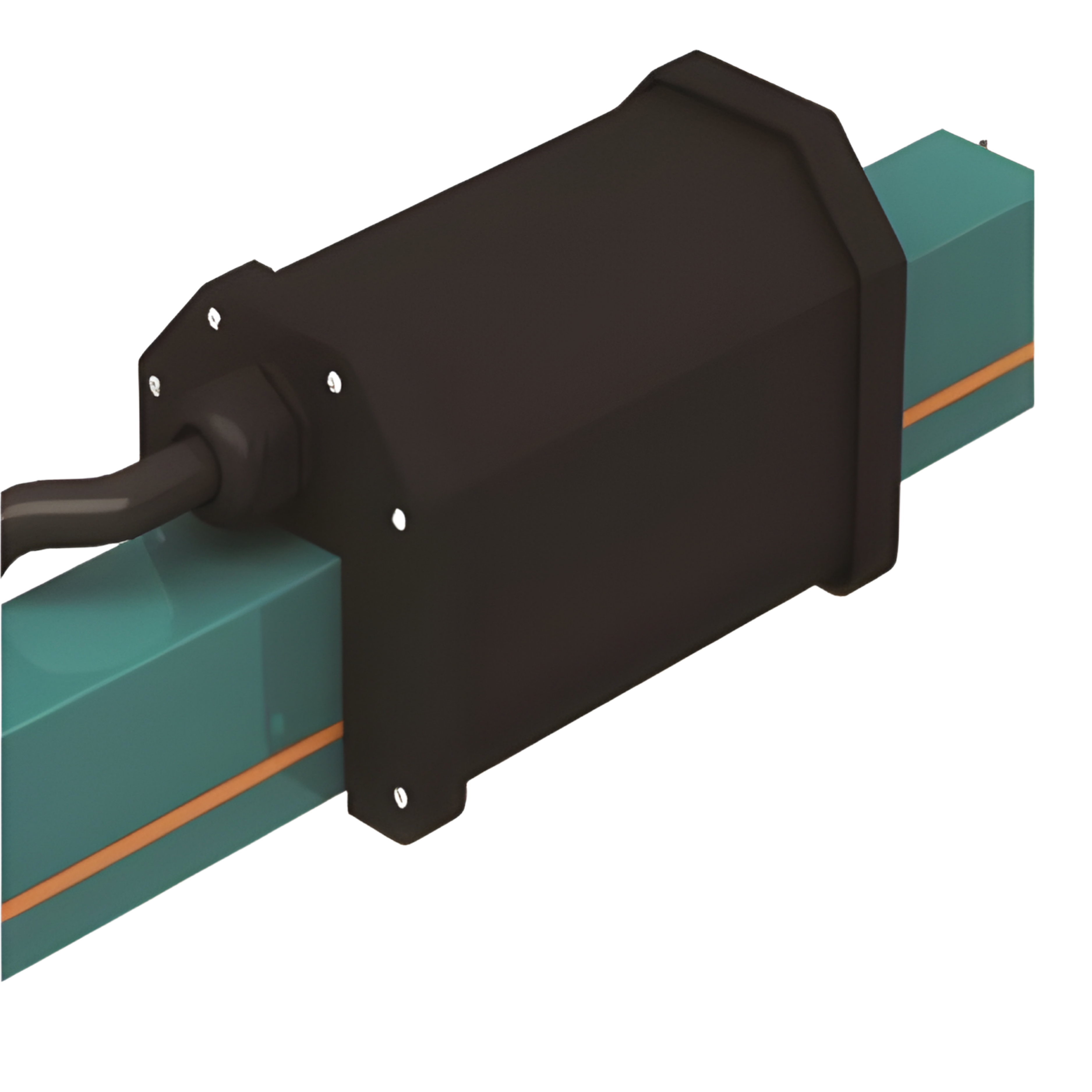

ชุดจ่ายไฟแนวราง
.png)
ความยาวมาตรฐาน 1 เมตร สามารถสั่งความยาวอื่นได้ แต่ต้องไม่เกิน 4 เมตร
สัญลักษณ์ x/m หมายถึงประเภทของรางไฟฟ้า เช่น 95ZG/1000-8/50A หมายถึง รางไฟฟ้า 8 โพล รองรับกระแส 50 แอมป์
| Type | Cat.-No. |
|---|---|
| 95ZG/1000-x/m | 954699 |

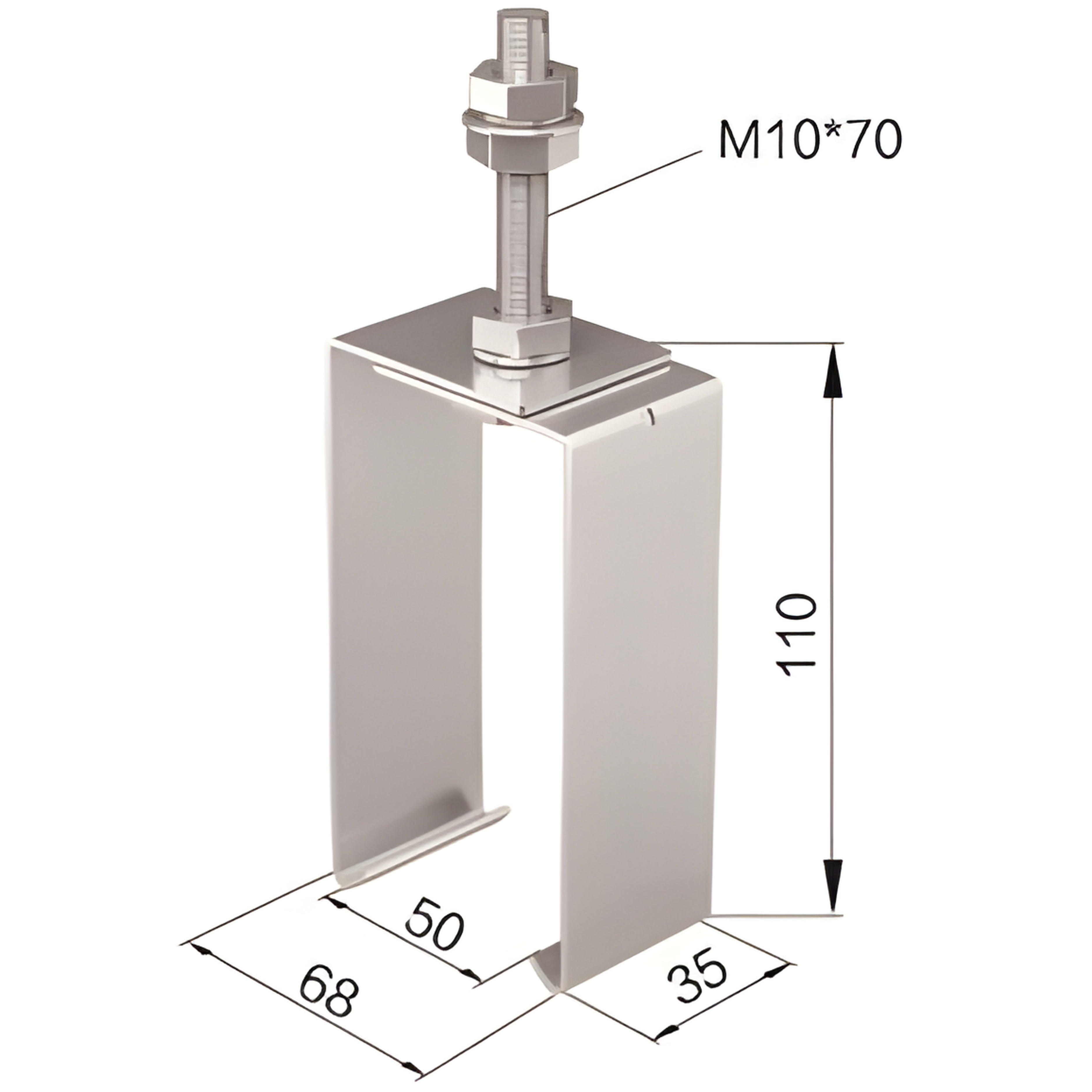

อุปกรณ์แขวนแบบเลื่อน
.png)
| Type | Weight (kg) | Material | Cat.-No. |
|---|---|---|---|
| 60DJ-2 | 0.18 | Steel | 593911 |

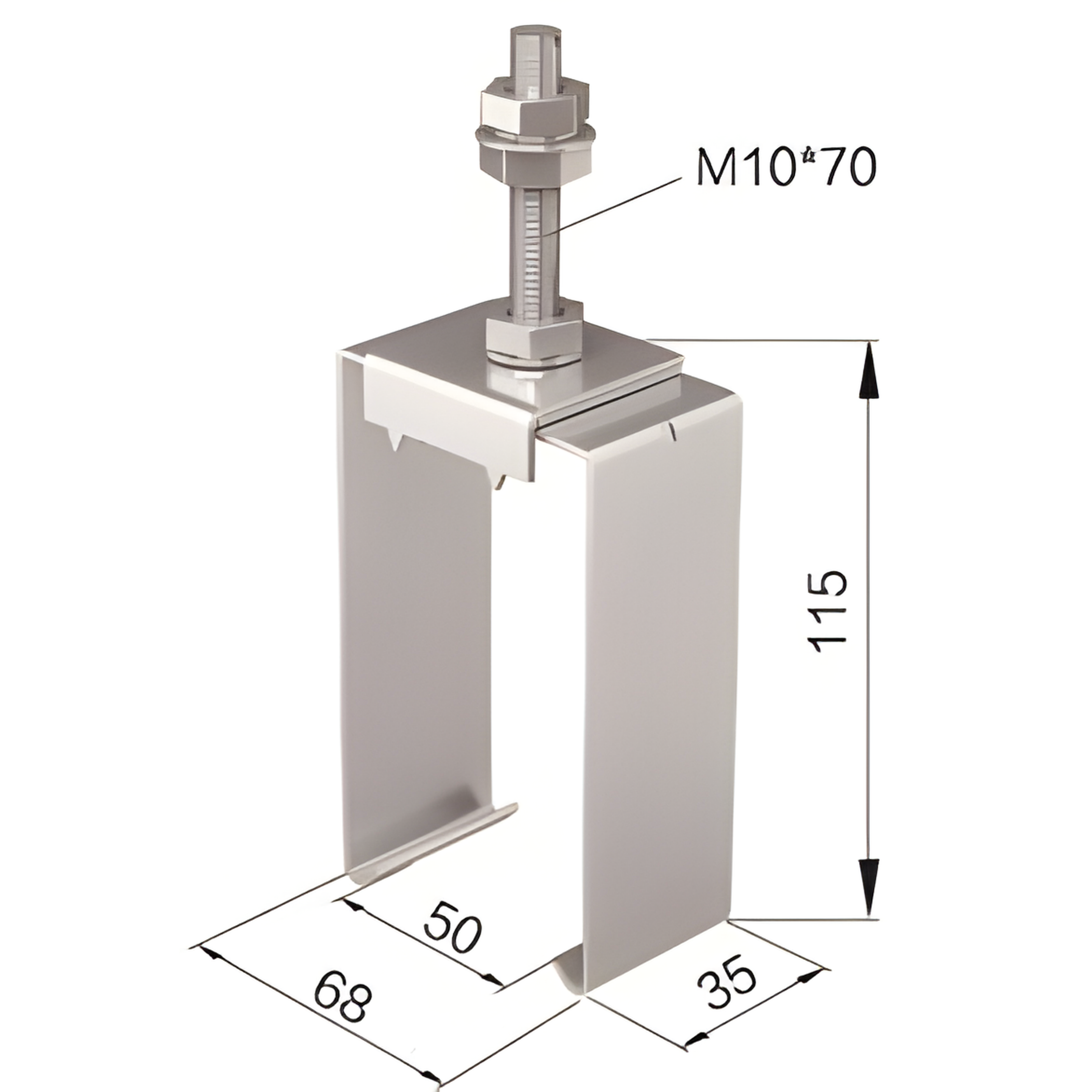

อุปกรณ์แขวนจุดตาย
.png)
สกรูยึด M10×70 (ตามแบบแคตตาล็อก)
| Type | Weight (kg) | Material | Cat.-No. |
|---|---|---|---|
| 60DJ-1 | 0.21 | Steel | 593901 |

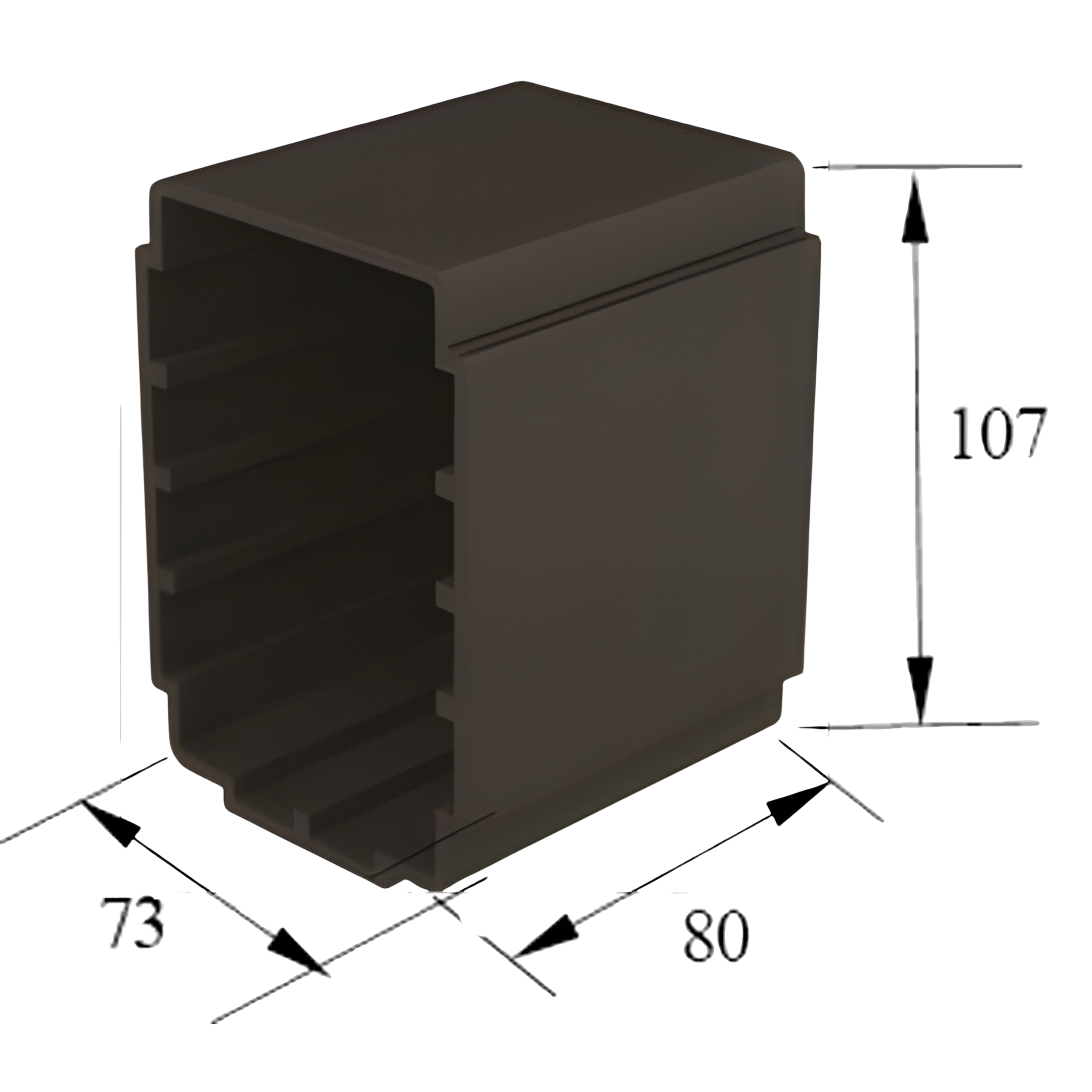

ฝาปิดปลายราง
.png)
| Type | Weight (kg) | Material | Cat.-No. |
|---|---|---|---|
| 95DM | 0.10 | Plastic | 953701 |

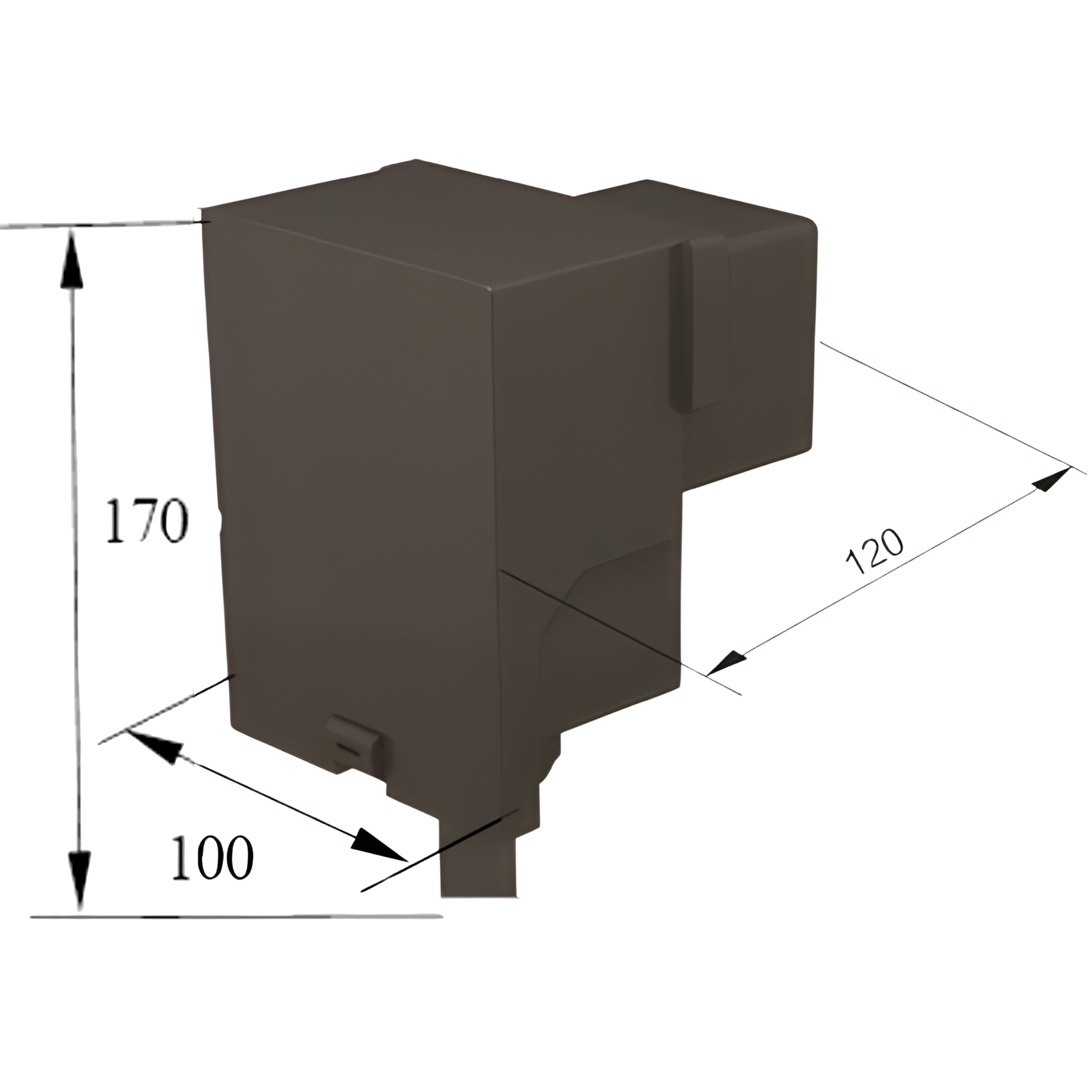

ชุดจ่ายไฟปลายราง
.png)
| Type | Weight (kg) | Material | Cat.-No. |
|---|---|---|---|
| 95DG | 0.28 | Plastic | 954695 |
