ประเภท · ข้อมูลเทคนิค · รหัสสั่งซื้อ
รหัสสั่งซื้อและข้อมูลทางเทคนิค

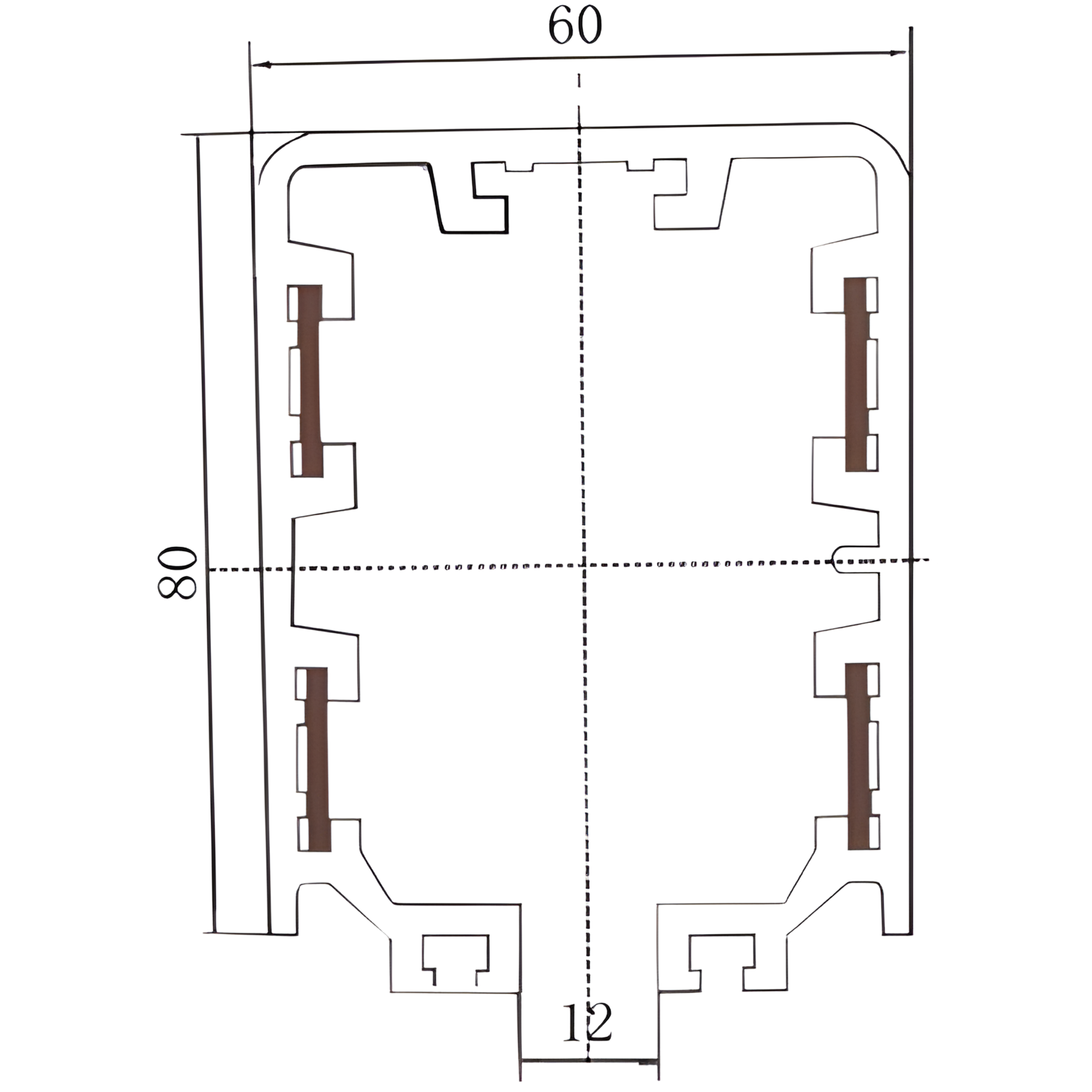

POWERAIL HFP60 เป็นระบบรางจ่ายไฟแบบปิดสำหรับงานเครนและเครื่องจักร รองรับรางไฟ 4 โพล กระแสต่อเนื่องตั้งแต่ 50A ถึง 140A พร้อมแรงดันสูงสุด 690V
รหัสตัวนำ
HFP60 - 4 - n / m
HFP60ระบบรางจ่ายไฟแบบปิด (Powerail Enclosed Conductor)
4จำนวนโพล (Poles) 4 เส้น
nขนาดหน้าตัดของตัวนำ (มม.2)
mกระแสไฟฟ้าต่อเนื่อง (แอมป์)
ความกว้างของทองแดง
15.0 มม.
ความยาว (Length)
มาตรฐาน 4 เมตร · สั่งความยาวอื่นได้ (ไม่เกิน 6 เมตร)
ระยะห่างจุดรองรับ
1.2 เมตร สำหรับการติดตั้งแนวตรง
รัศมีโค้ง (Curves)
รัศมีโค้งขั้นต่ำ R ≥ 1.8 เมตร
โพลสำหรับโค้ง
ใช้ได้เฉพาะรางไฟ 4 โพล เท่านั้น
| Type | Poles | Conductor cross section (mm2) | Max current (A) | Leakage-distance | Max. Voltage (V) | Resistance | Weight (kg) | Cat.-No. |
|---|---|---|---|---|---|---|---|---|
| HFP60-4-10/50 | 4 | 10 | 50 | 34 | 690 | 1.656 | 2.37 | 591014 |
| HFP60-4-15/80 | 4 | 15 | 80 | 34 | 690 | 1.193 | 2.49 | 591514 |
| HFP60-4-20/100 | 4 | 20 | 100 | 34 | 690 | 1.011 | 2.63 | 592014 |
| HFP60-4-25/120 | 4 | 25 | 120 | 34 | 690 | 0.761 | 2.75 | 592514 |
| HFP60-4-35/140 | 4 | 35 | 140 | 34 | 690 | 0.542 | 3.12 | 593514 |
.png)
POWERAIL HFP60

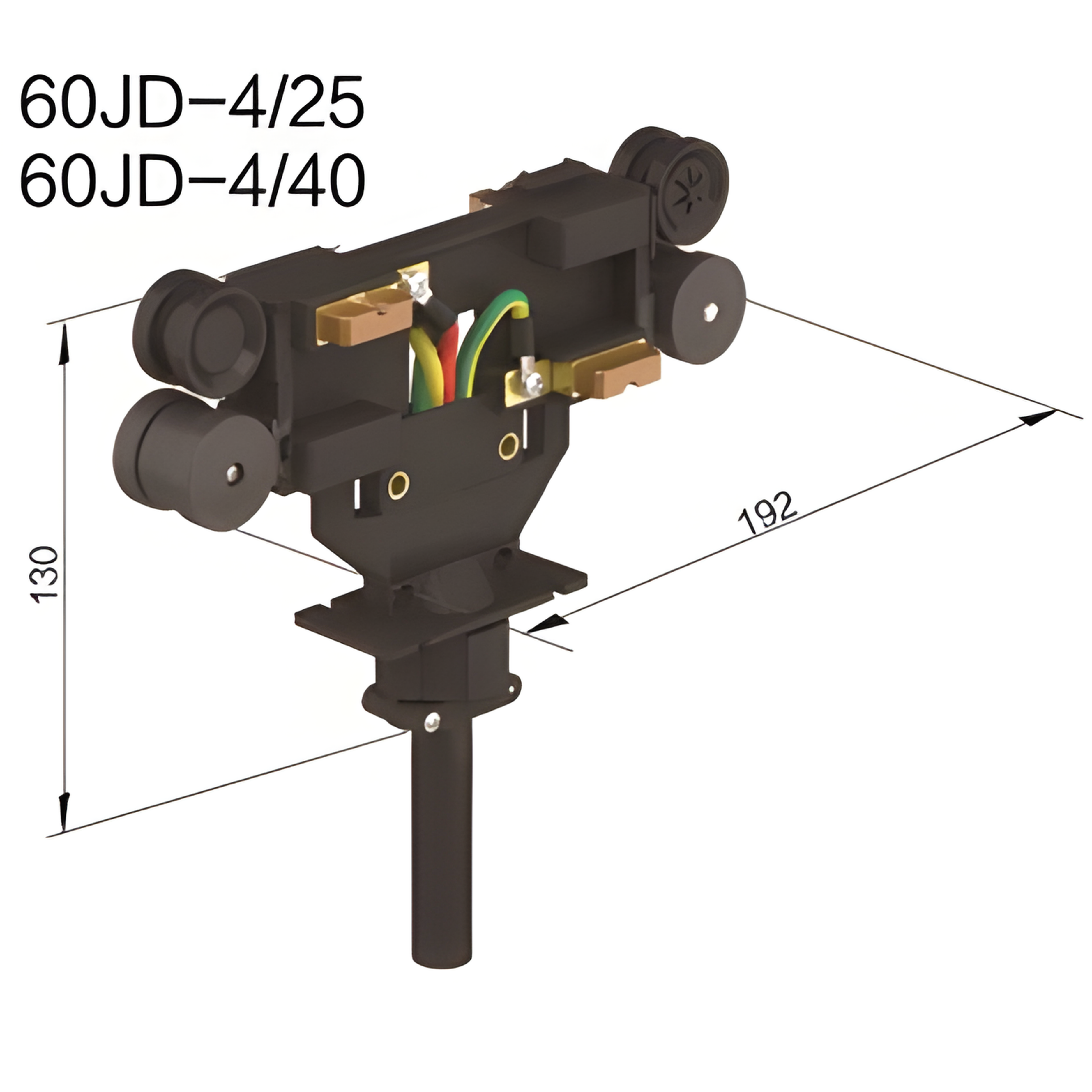

ชุดรับกระแสไฟฟ้า
Current collector
60JD-4/25
60JD-4/40
สายเชื่อมต่อ (Connecting Cable)
.png)
25A: ขนาด 2.5 มม.2 / แกน x 4
40A: ขนาด 4.0 มม.2 / แกน x 3 + 2.5 มม.2 / แกน x 1
สามารถสั่งความยาวสายหรือสเปกพิเศษเพิ่มเติมได้
| Type | Weight (kg) | Poles | Power rating | Cat.-No. |
|---|---|---|---|---|
| 60JD-4/25 | 0.55 | 4 | 25A | 593125 |
| 60JD-4/40 | 0.75 | 4 | 40A | 593140 |

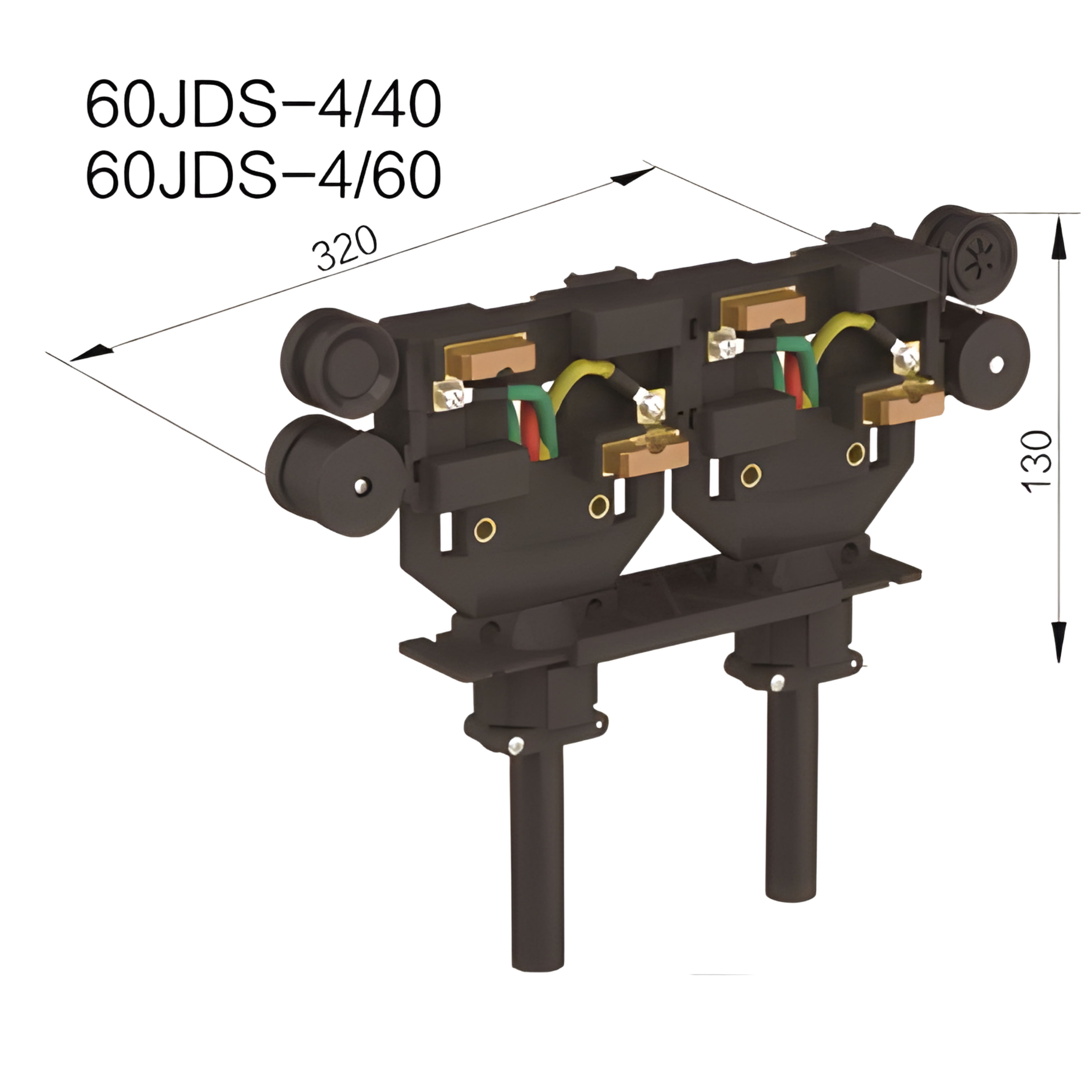

60JDS-4/40
60JDS-4/60
Double Current Collector
.png)
40A: ขนาด 2.5 มม.2 / แกน x 8
60A: ขนาด 4.0 มม.2 / แกน x 6 + 2.5 มม.2 / แกน x 2
สามารถสั่งความยาวสายหรือสเปกพิเศษเพิ่มเติมได้
| Type | Weight (kg) | Poles | Power rating | Cat.-No. |
|---|---|---|---|---|
| 60JDS-4/40 | 1.1 | 4 | 40A | 593240 |
| 60JDS-4/60 | 1.5 | 4 | 60A | 593260 |

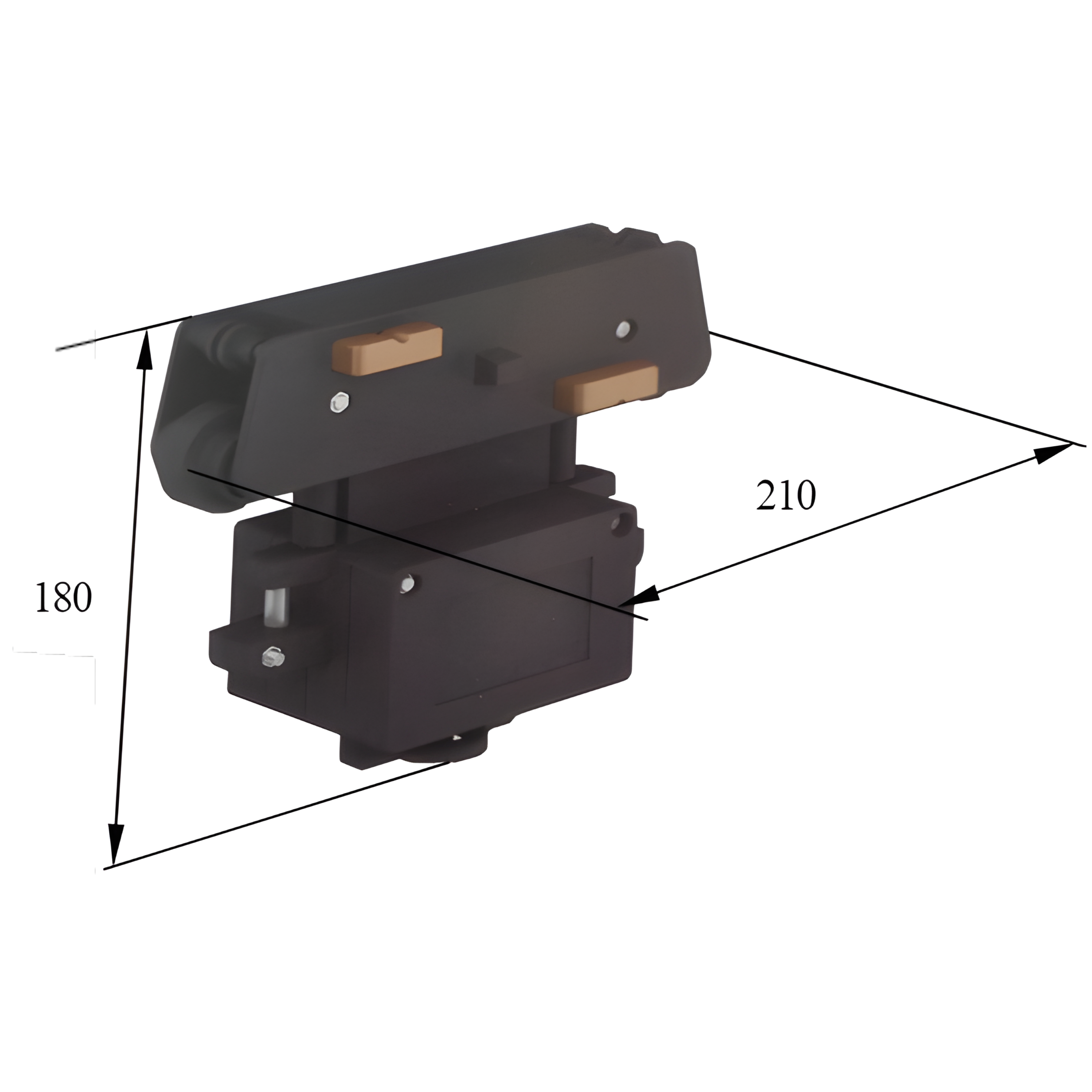

60JDS-4/40
Current Collector สำหรับชุดพิเศษ
.png)
40A: ขนาด 4.0 มม.2 / แกน x 3 + 2.5 มม.2 / แกน x 1
สามารถสั่งความยาวสายหรือสเปกพิเศษเพิ่มเติมได้
| Type | Weight (kg) | Poles | Power rating | Cat.-No. |
|---|---|---|---|---|
| 60JDS-4/40 | 0.68 | 4 | 40A | 593340 |

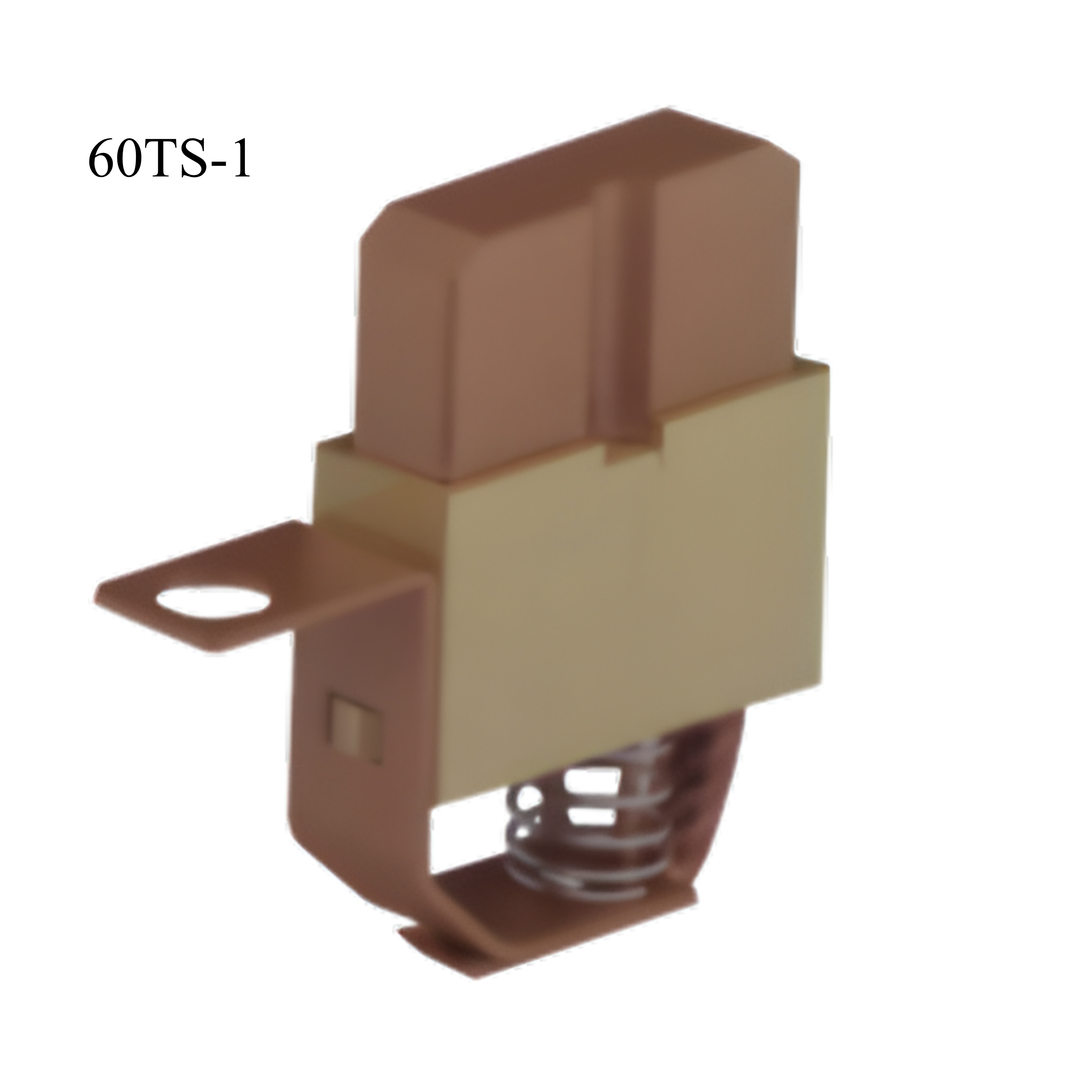

ชุดแปรงคาร์บอน
Carbon brush assembly
.png)
| Type | Weight (kg) | Cat.-No. | Remark |
|---|---|---|---|
| 60TS-1 | 0.04 | 593101 | Be used for: 60JD-4/25, 60JD-4/40, 60JD-4/60 |

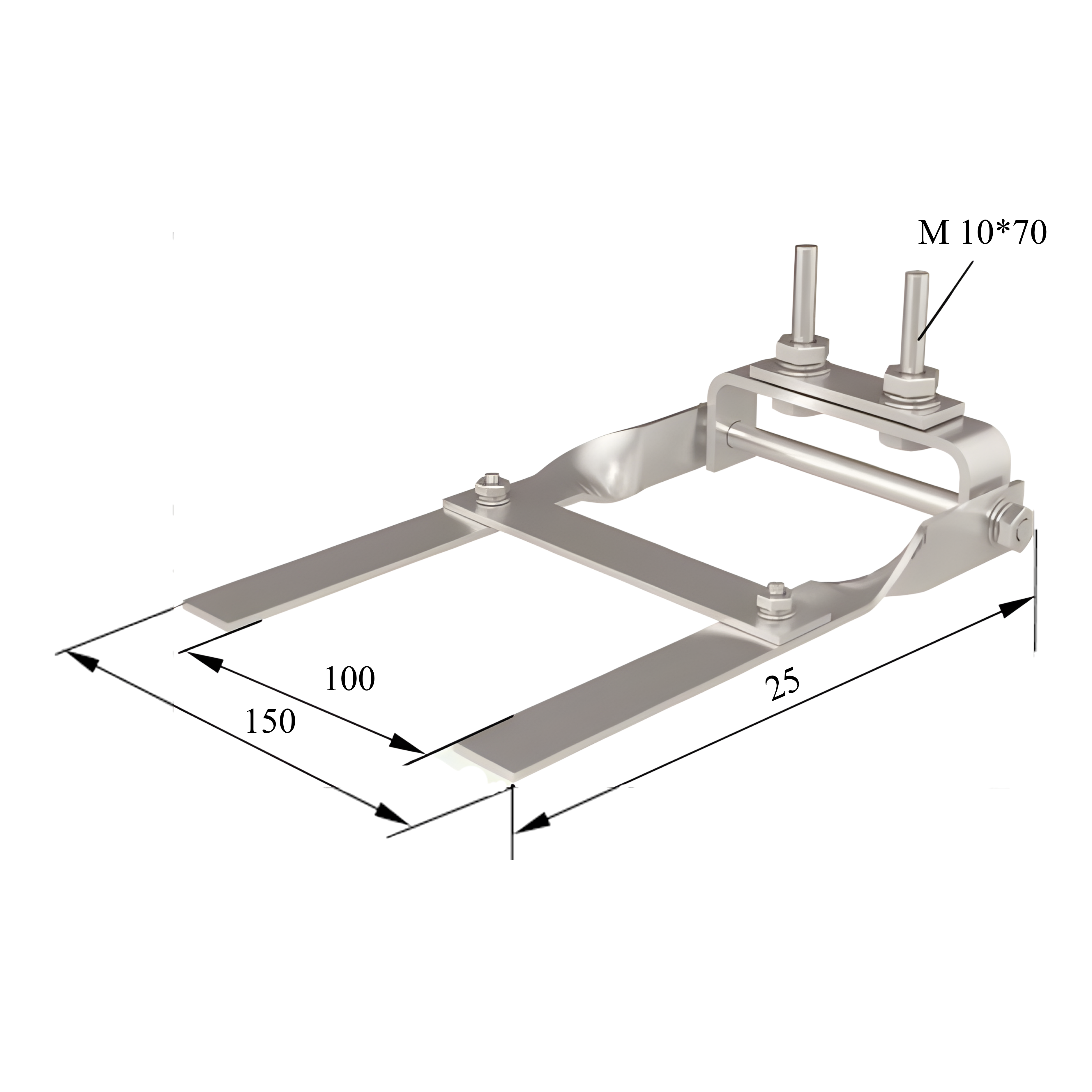

แขนลาก
แขนลากสำหรับ Current Collector
.png)
| Type | Weight (kg) | Poles | Power rating | Cat.-No. |
|---|---|---|---|---|
| 60JDS-4/40 | 0.68 | 4 | 40A | 593340 |
การใช้งาน (Application): ใช้สำหรับรุ่น 60JDS-4/40 เท่านั้น
ข้อต่อรางไฟ
Connector
- ตัวเชื่อมต่อประกอบสำเร็จจากโรงงานเรียบร้อยแล้ว
| Type | Weight (kg) | Material | Cat.-No. |
|---|---|---|---|
| 60JT-8 | 0.015 | Steel | 590008 |
| 60JT-10 | 0.018 | Steel | 590010 |

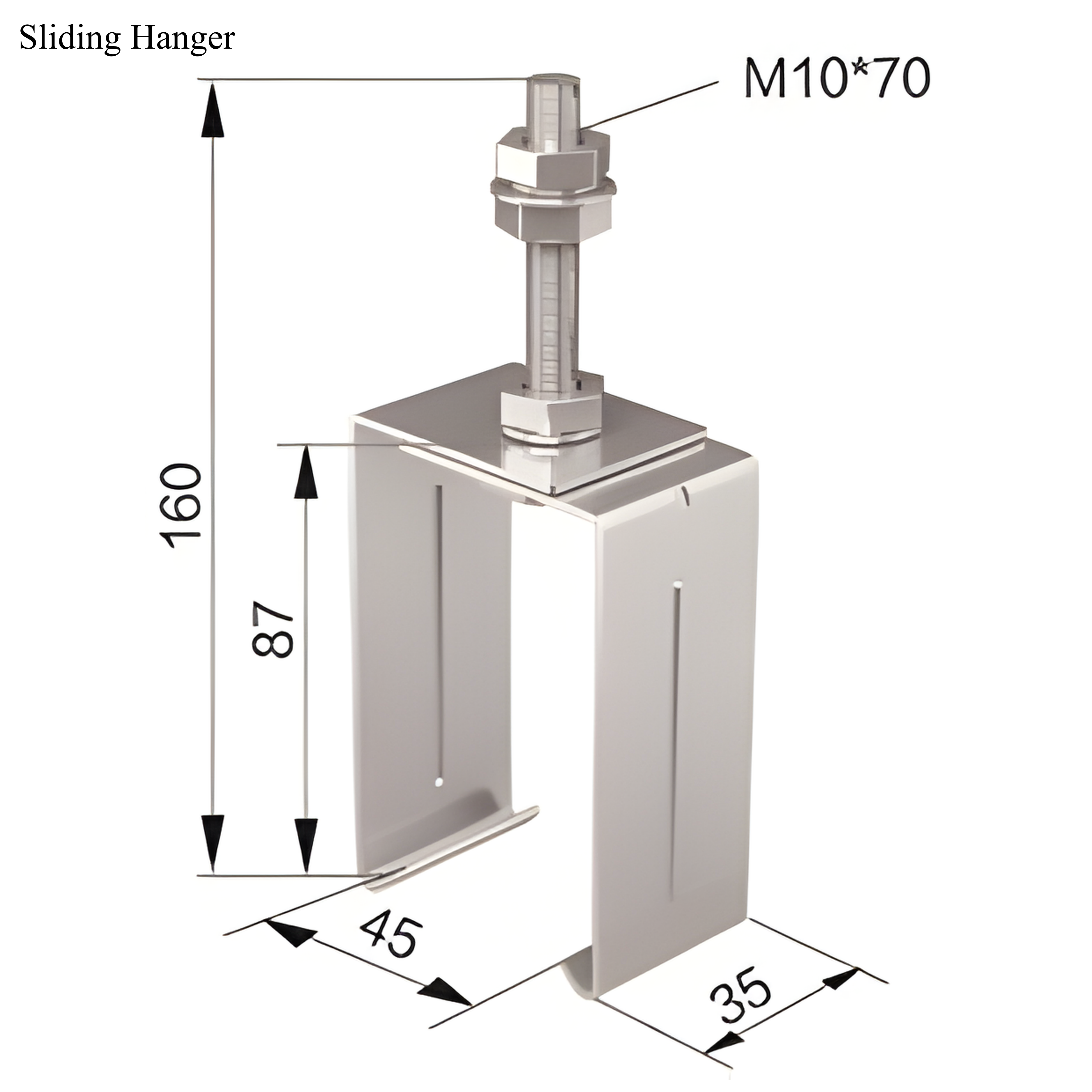

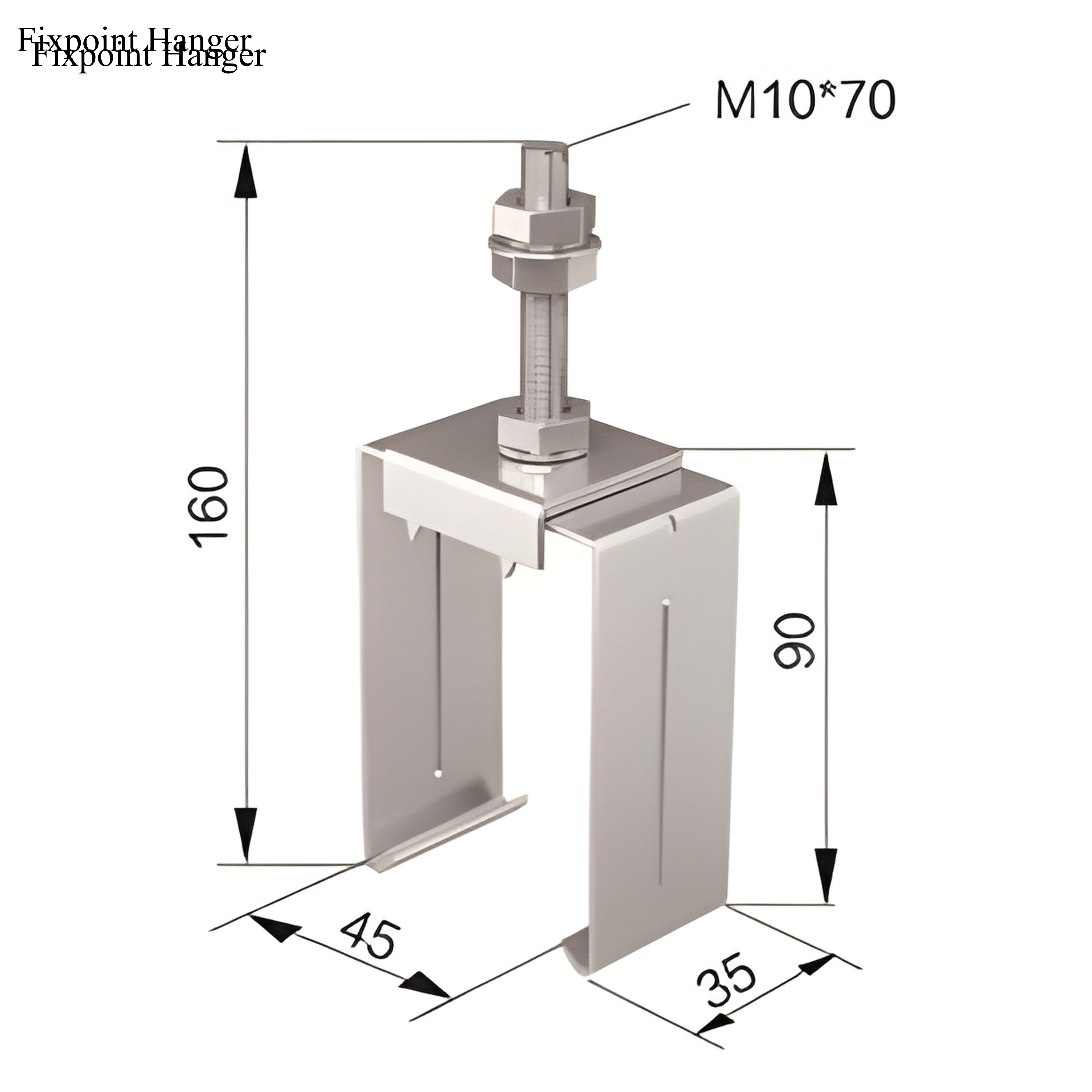

อุปกรณ์แขวนรางไฟ
Hangers
ใช้ร่วมกับข้อต่อแบบยึดแน่น (Bended Joints) และใช้ร่วมกับอุปกรณ์แขวนแบบเลื่อน (Sliding Hanger)
.png)
| Type | Weight (kg) | Material | Cat.-No. |
|---|---|---|---|
| 60DJ-2 | 0.18 | Steel | 593911 |
.png)
| Type | Weight (kg) | Material | Cat.-No. |
|---|---|---|---|
| 60DJ-1 | 0.21 | Steel | 593901 |
กล่องต่อราง · ฝาปิดปลายราง · ชุดจ่ายไฟปลายราง
อุปกรณ์เสริมสำหรับปลายรางและจุดต่อ

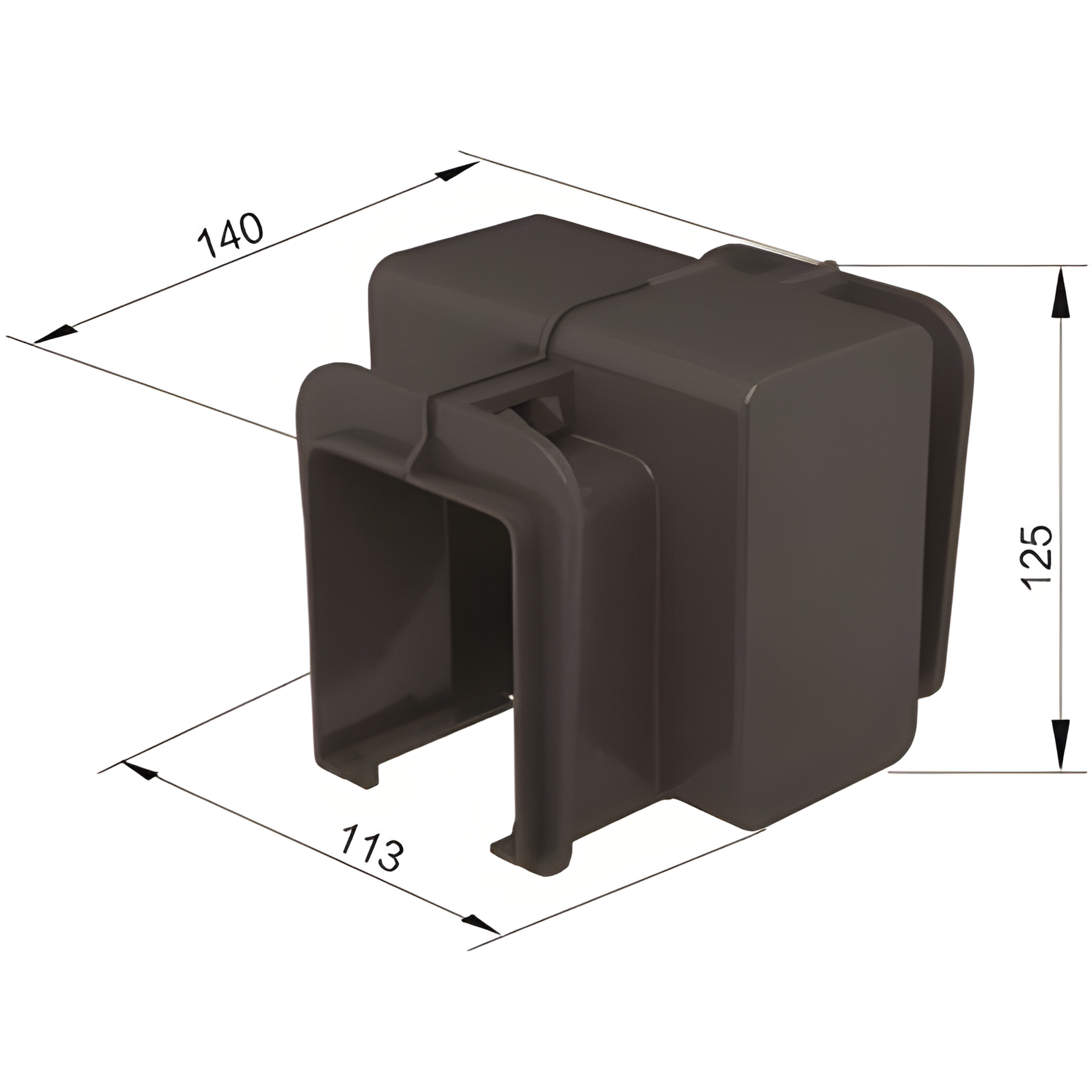

กล่องต่อราง
.png)
- ระบบล็อกอัตโนมัติ (Self-locking) ติดตั้งง่าย สะดวกต่อการใช้งาน
| Type | Weight (kg) | Material | Cat.-No. |
|---|---|---|---|
| 60LJ-5 | 0.175 | Plastic | 523405 |

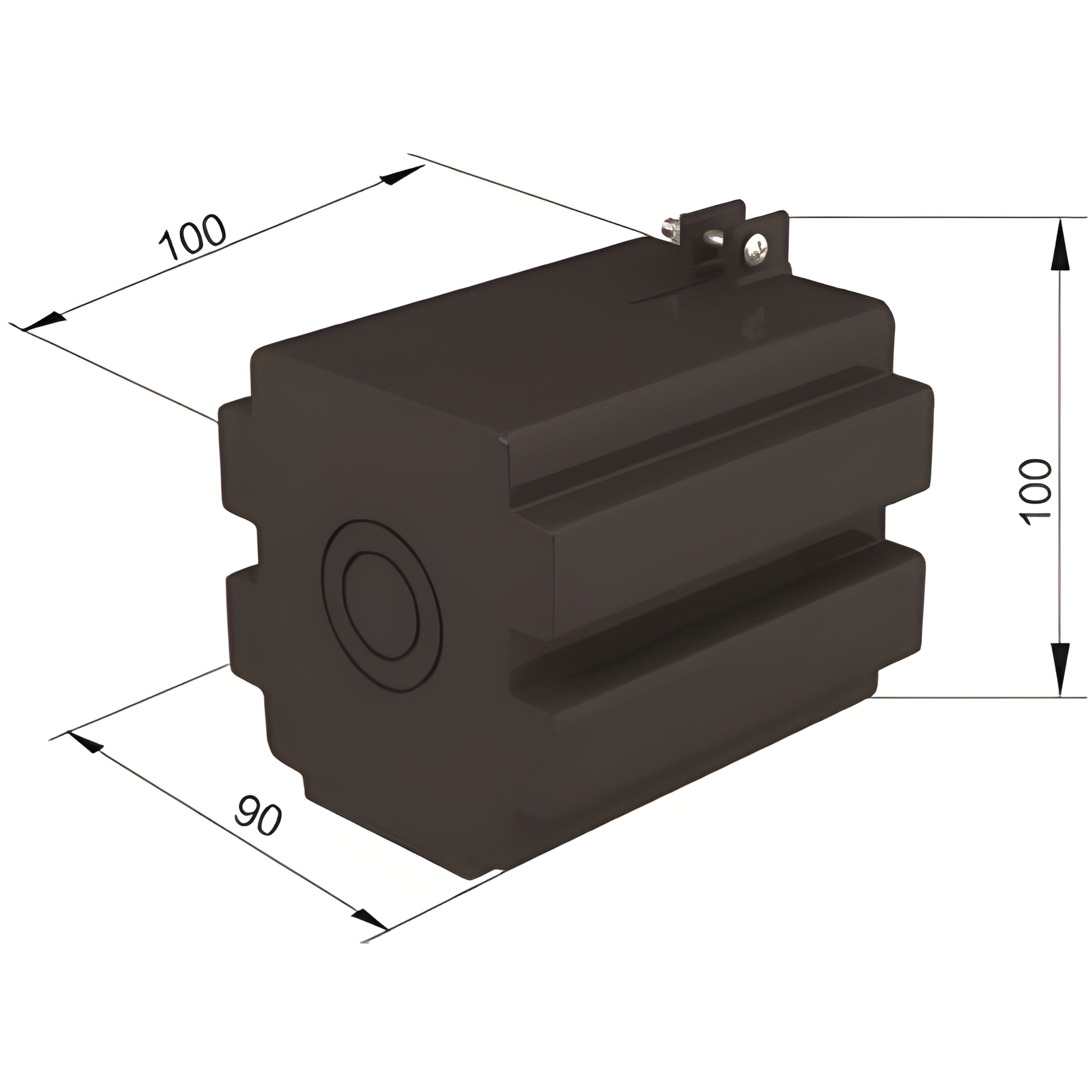

ฝาปิดปลายราง
.png)
| Type | Weight (kg) | Material | Cat.-No. |
|---|---|---|---|
| 60DM | 0.11 | Plastic | 593701 |

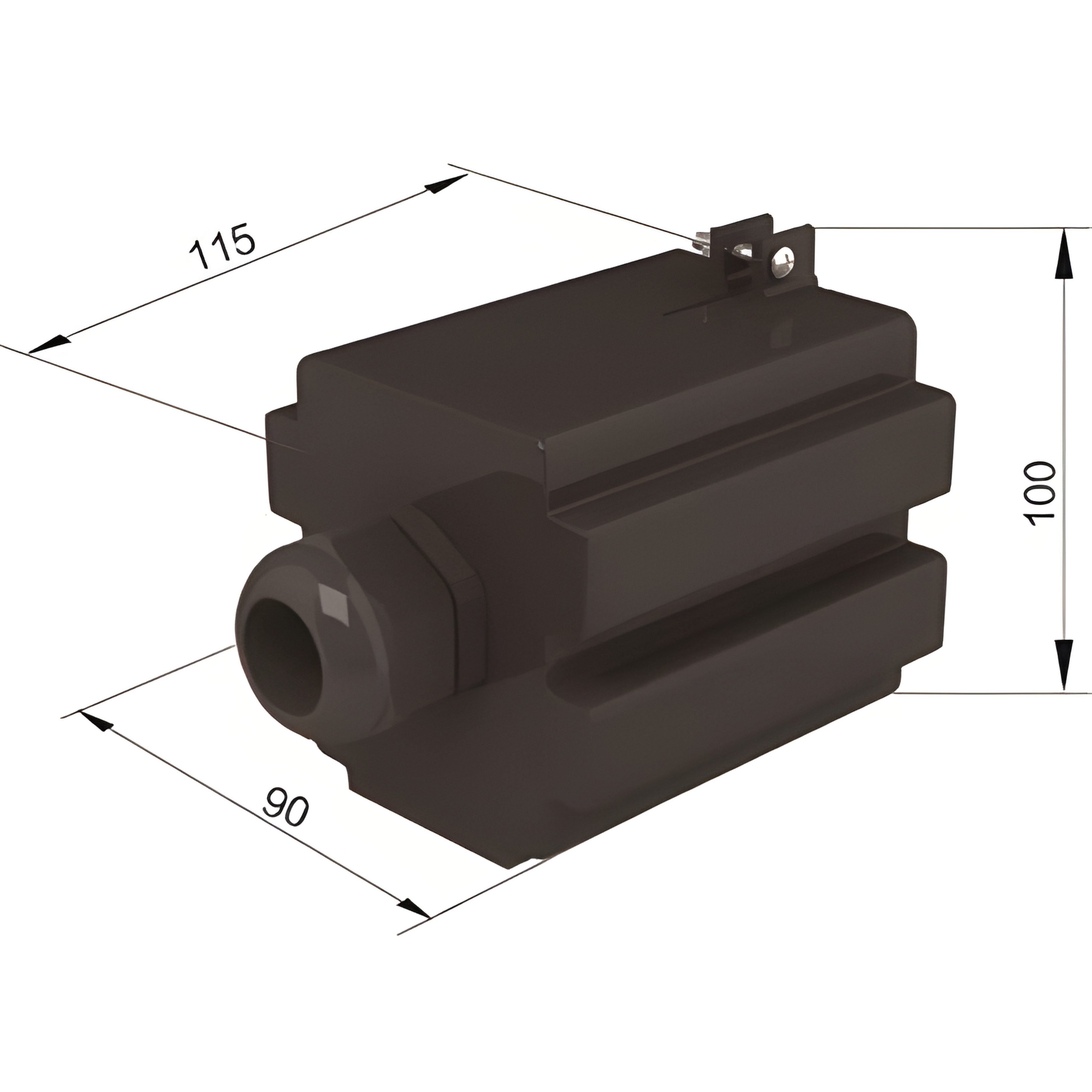

ชุดจ่ายไฟปลายราง
.png)
| Type | Weight (kg) | Material | Cat.-No. |
|---|---|---|---|
| 60DG | 0.14 | Plastic | 594601 |
