ข้อมูลทั่วไป
General Information

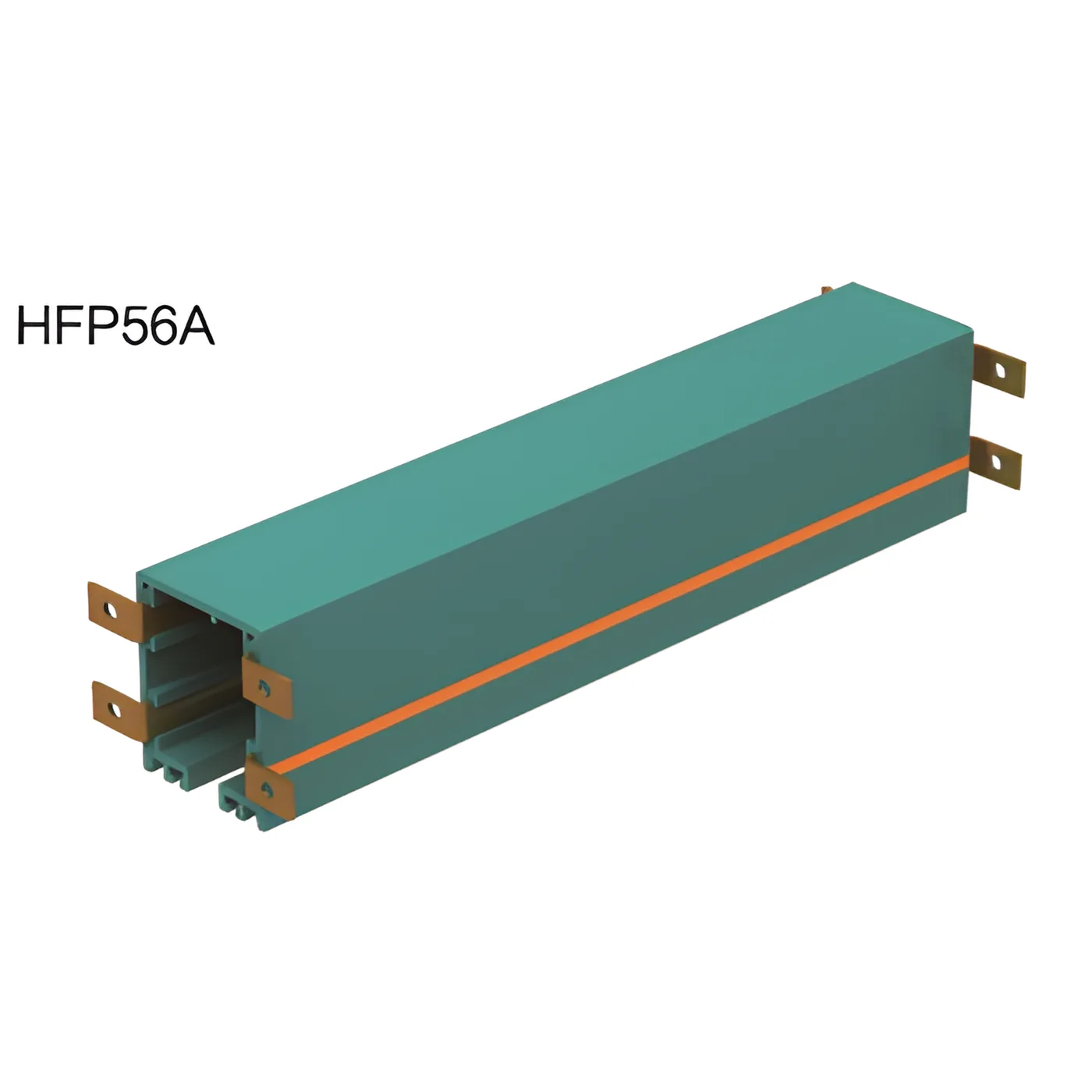

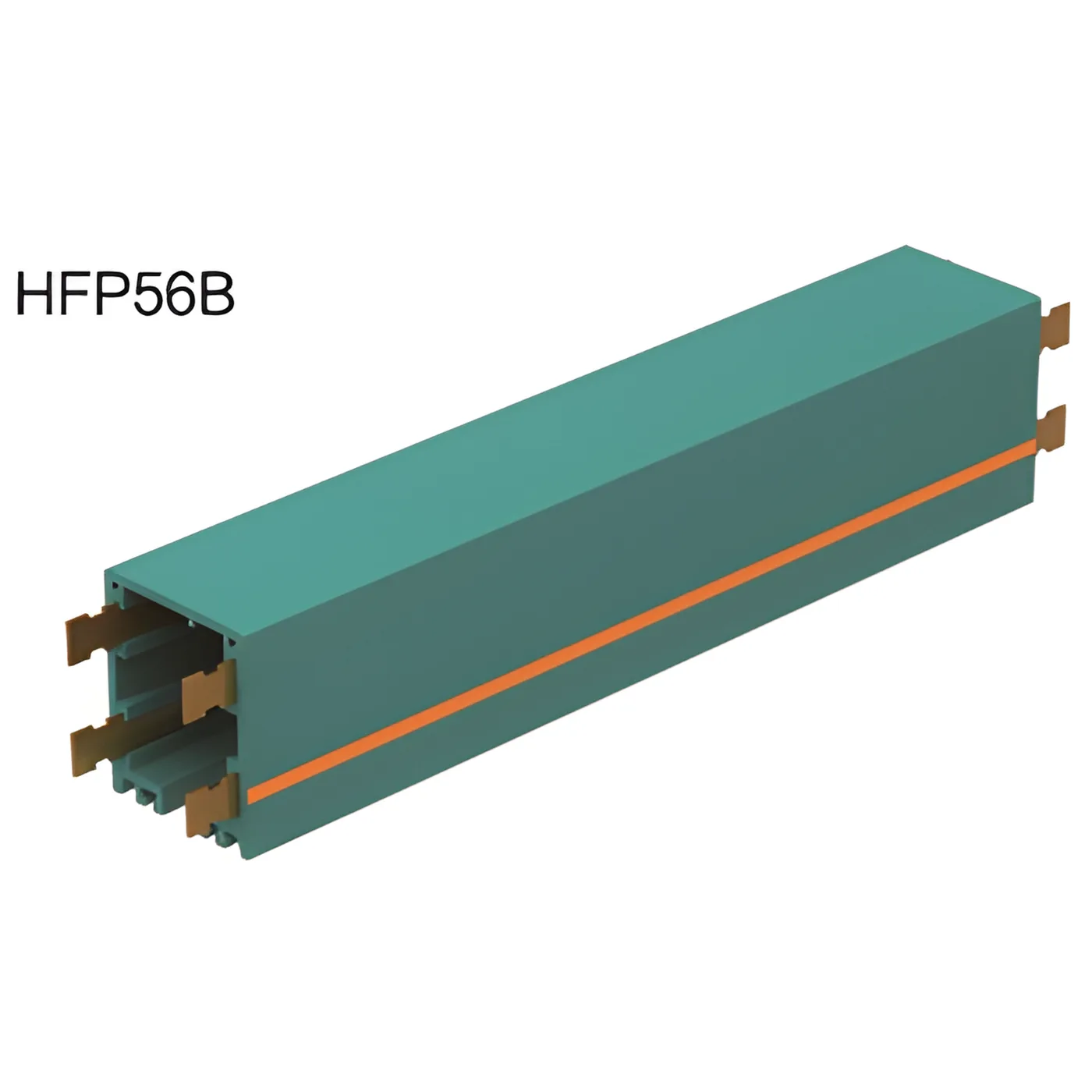

ระบบรางจ่ายไฟฟ้าแบบปิด (Powerail Enclosed Conductor Rail System) คือระบบรางจ่ายไฟที่ออกแบบมาเพื่อความปลอดภัย โดยมีระดับการป้องกันการสัมผัสที่ IP 23 สามารถใช้งานได้ทั้งภายในและภายนอกอาคาร
ตัวรางเป็นชุดตัวนำไฟฟ้าที่บรรจุอยู่ภายในรางพลาสติก PVC แข็งสีเขียว โดยมีขนาดหน้าตัดของทองแดงให้เลือกหลากหลาย เพื่อรองรับกระแสไฟฟ้าตั้งแต่ 35A ถึง 240A
ชุดขาพับเก็บกระแสไฟฟ้า (Current Collector) ทำงานด้วยระบบตลับลูกปืน (Ball Bearings) ซึ่งจะวิ่งไปตามแนวราง และส่งผ่านกระแสไฟฟ้าหลักด้วยแปรงถ่านระบบสปริง (Spring-stored Carbon Brushes)
ประเภทรุ่นสินค้า
Product Models
รุ่น HFP-P
รุ่นมาตรฐาน (ไม่รวมแถบซีลกันฝุ่น) มาพร้อมกับแถบทองแดงแบนที่ติดตั้งมาให้จากโรงงาน และใช้ตัวเชื่อมต่อแบบปลั๊ก (Plug Connectors) ที่ยึดด้วยสลักเกลียว
รุ่น HFP-R
รุ่นสำหรับการติดตั้งในแนวโค้ง (รัศมี R ≥ 800 มม.) มาพร้อมกับแถบทองแดงแบนที่ติดตั้งจากโรงงาน และใช้ตัวเชื่อมต่อแบบสกรู (Screw Connectors)
การรับรองมาตรฐานสากล :
CCC
ISO 9001
CE

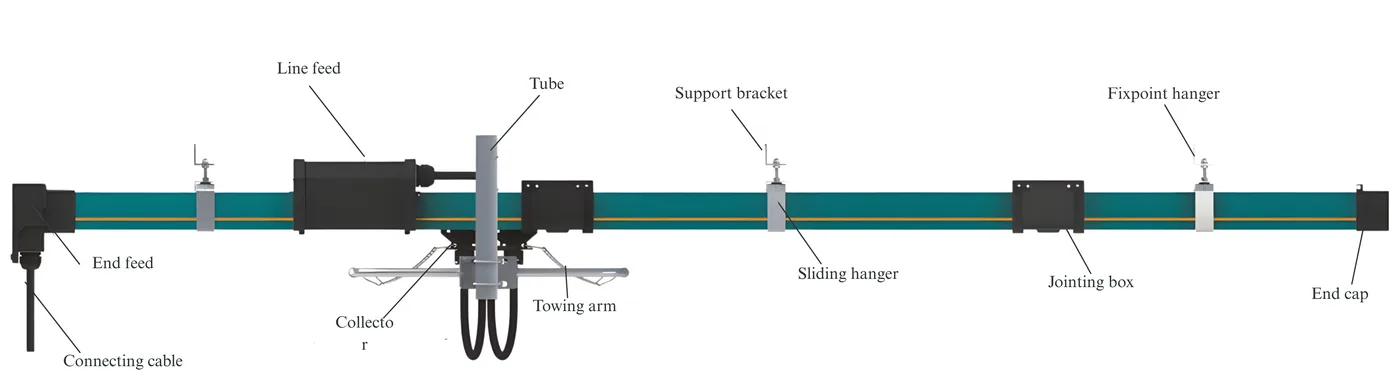

ภาพประกอบระบบ
System Photo

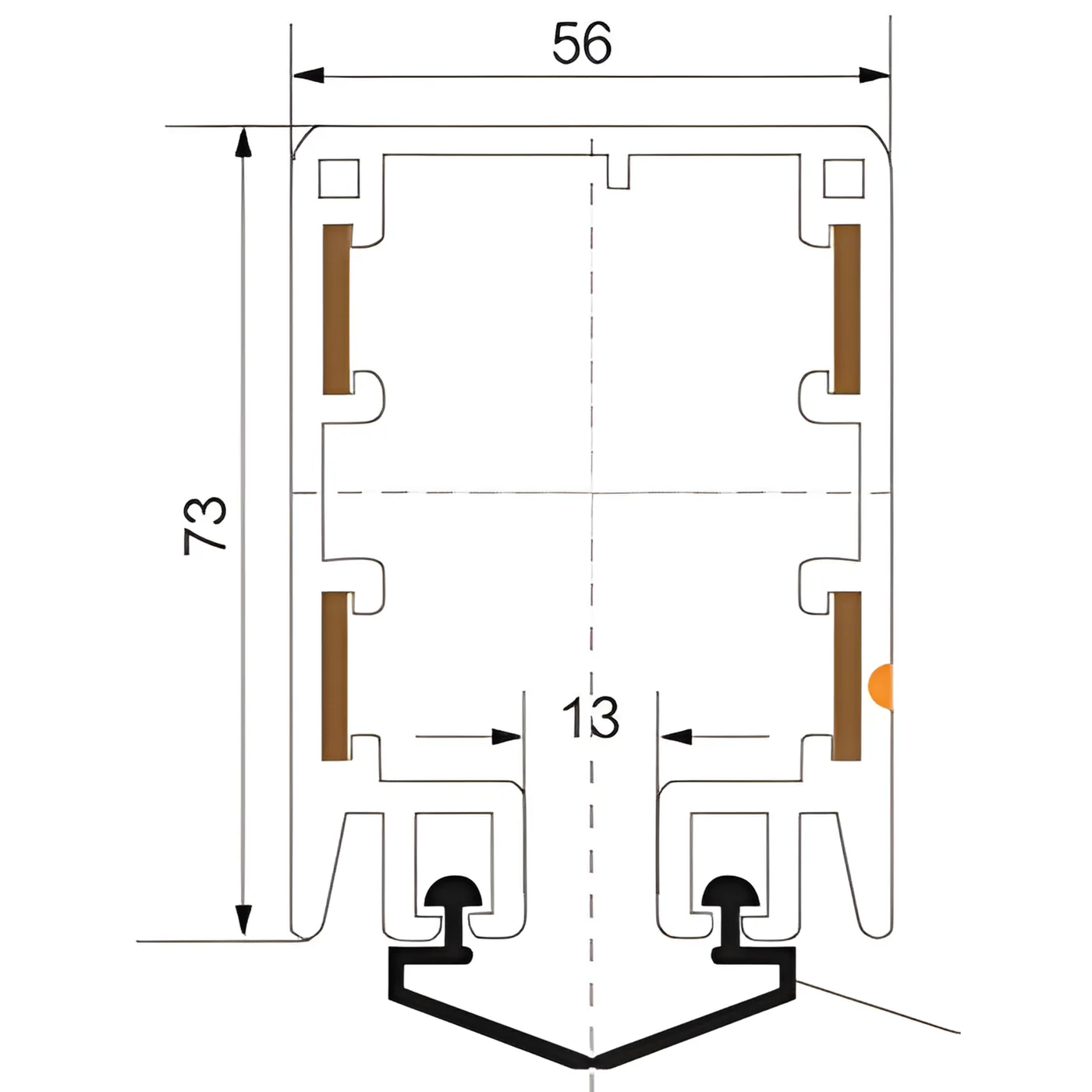

ข้อมูลทางเทคนิค
Technical Data
| Electrical Properties | Mechanical Properties | ||
|---|---|---|---|
| Max. current | 240A | Flexible strength | 75 N/mm² ± 10% |
| Max. Voltage | 690V | Tensile strength | 40 N/mm² ± 10% |
| Dielectric strength | 30–40 KV/mm | Temperature range: | |
| Spec. resistance | 5×1015 Ω×cm | Standard housing | −20°C to +70°C |
| Surface resistivity | 1013 Ω×cm | High Temp. Housing | −10°C to +115°C |
| Leakage resistance | CTI 600-2.7 | Low Temp. Housing | −40°C to +80°C |
| Combustibility | |||
| Flame retardant | B1 | ||
| Self extinguishing | Class B1 — no flaming particles, self-extinguishing | ||
| Resistance to Chemicals (at +45°C) | |||
| Gasoline · Sulfuric acid 50% | |||
| Mineral Oil · Caustic soda 25% & 50% | |||
| Grease · Hydrochloric acid, concentrated | |||
- ตัวรางทำจากพลาสติก สีเขียว รองรับตัวนำไฟฟ้า 3–4 เส้น
- ความยาวมาตรฐาน 4 เมตร (สามารถสั่งความยาวอื่นเพิ่มเติมได้)
- สายกราวด์ (Ground Conductor) ถูกระบุด้วยรหัสสีตามมาตรฐานสากล
- การออกแบบช่วยป้องกันการสลับเฟส (Phase Reversing)
- เชื่อมต่อผ่านฝาครอบข้อต่อพลาสติก (Plastic Joint Caps)
- สามารถจ่ายไฟได้ทั้งแบบจ่ายตามแนวราง (Line Feed) หรือจ่ายจากปลายราง (End Feed)
- มีขายึดมาตรฐานสำหรับติดตั้งรางไฟฟ้า (Powerail) เข้ากับคานเครน (Crane Girders)
- รองรับทั้งแบบแขวนเลื่อน (Sliding Hangers) และแบบยึดคงที่ (Fixpoint Hangers)
- ระยะมาตรฐานระหว่างจุดแขวน คือ 1,200 มม.
- จำเป็นต้องมีชุดชดเชยการขยายตัว (Expansion Sections) เพื่อรองรับความแตกต่างของการขยายตัวระหว่างตัวนำทองแดงกับโครงสร้างเหล็กหรือคอนกรีต โดยไม่ทำให้การจ่ายกระแสไฟฟ้าถูกขัดจังหวะ
- ใช้สำหรับการเชื่อมต่อรางไฟฟ้าจากภายในออกสู่พื้นที่ภายนอก เพื่อป้องกันการเกิดการควบแน่นของไอน้ำ
- รางไฟฟ้ายังคงเชื่อมต่อทางไฟฟ้าอย่างต่อเนื่อง (ไม่มีการแยกวงจรไฟฟ้า)
- สำหรับการจ่ายไฟให้กับรางไฟฟ้าในพื้นที่ทำงานหรือการใช้งานแบบถ่ายโอน (Transfer Applications) กรุณาดูรายละเอียดเพิ่มเติมในเอกสารประกอบ
- แบบช่องว่างอากาศ (Air Gap) ขนาด 5 มม. — แปรงคาร์บอนสามารถเชื่อมต่อข้ามช่องว่างนี้ได้ เช่น ใช้กับไฟเมน
- แบบชิ้นฉนวน (Insulating Piece) ขนาด 35 มม. — แยกช่วงรางออกจากกันทางไฟฟ้าได้ เช่น ใช้สำหรับระบบควบคุม
- ผลิตจากโพลีเอสเตอร์เสริมใยแก้ว (Reinforced Fiberglass Polyester) ให้ความแข็งแรงสูงและน้ำหนักเบา
- แปรงคาร์บอนแบบสปริงช่วยรักษาการสัมผัสกับรางไฟฟ้าได้อย่างสม่ำเสมอ มาพร้อมสายเชื่อมต่อ รวมถึงแขนลากแบบบานพับหรือแบบยืดหยุ่น
- มีแบบตัวรับกระแสคู่ (Double Collectors) สำหรับงานถ่ายโอน (Transfer Applications) และรองรับกระแสไฟฟ้าสูง
รหัสสั่งซื้อ & ข้อมูลเพิ่มเติม
Types · Technical Data · Order Numbers
รหัสตัวนำ (Conductor Code)
HFP56 – 4 – n / m
HFP56รางไฟฟ้าแบบปิด (Powerail Enclosed Conductor)
4จำนวนโพล (Poles)
nขนาดหน้าตัดของตัวนำ (มม.²)
mความสามารถรองรับกระแสไฟฟ้าต่อเนื่อง (แอมแปร์)
ความกว้างของแถบทองแดง (Copper Width)
① 14.5 มม.
② 17.6 มม.
③ 21.0 มม.
ประเภทรุ่นสินค้า
ข้อมูลจำเพาะ
แถบซีล (Sealing Strip)
ต้องสั่งซื้อแยก
ความยาว (Length)
มาตรฐาน 4 เมตร · สั่งความยาวอื่นได้ (ไม่เกิน 6 เมตร)
รัศมีโค้ง (Curves)
รัศมีโค้งขั้นต่ำ 800 มม. (R = 0.8 ม.)
ระยะห่างจุดรองรับ
1.2 เมตร สำหรับการติดตั้งแนวตรง (Straight Runs)

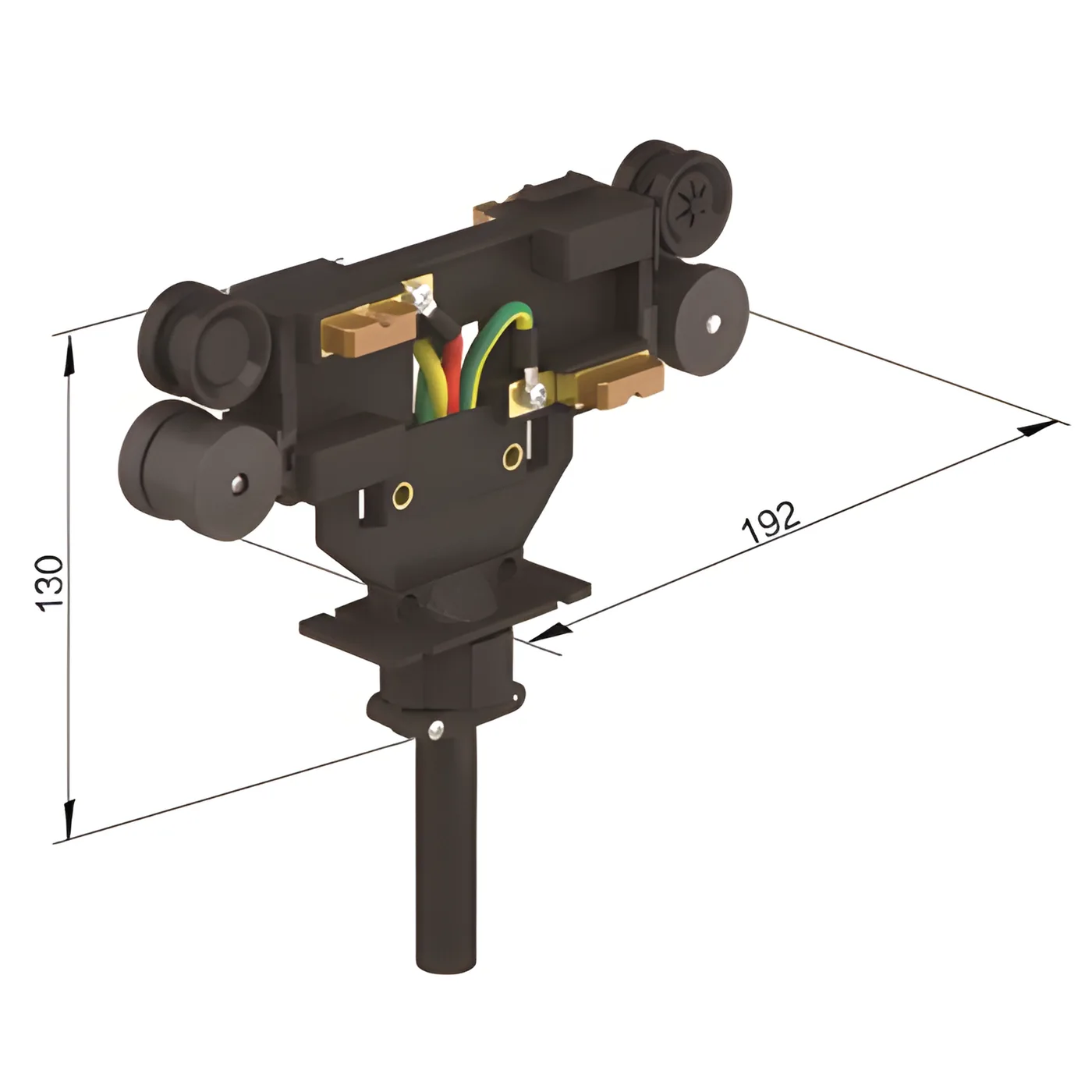

ชุดรับกระแส Powerail 4 โพล (แนวตรง)
ชุดรับกระแสไฟ — รางแนวตรง
25A
40A
การเลือกใช้งานชุดรับกระแสไฟ (Collector Selection)
ชุดรับกระแสไฟขนาด 25A ใช้สำหรับกระแส 35A – 50A
ชุดรับกระแสไฟขนาด 40A ใช้สำหรับกระแส 65A – 120A
สามารถใช้ได้ทั้งรุ่น 56BC/53 และ 56BC/55
สายเชื่อมต่อ (Connecting Cable)
ขนาด 25A: 2.5 มม.² / แกน × 4
ขนาด 40A: 4.0 มม.² / แกน × 3 + 2.5 มม.² / แกน × 1
ความยาวสายมาตรฐาน 0.8 เมตร (สามารถสั่งความยาวเพิ่มเติมได้)

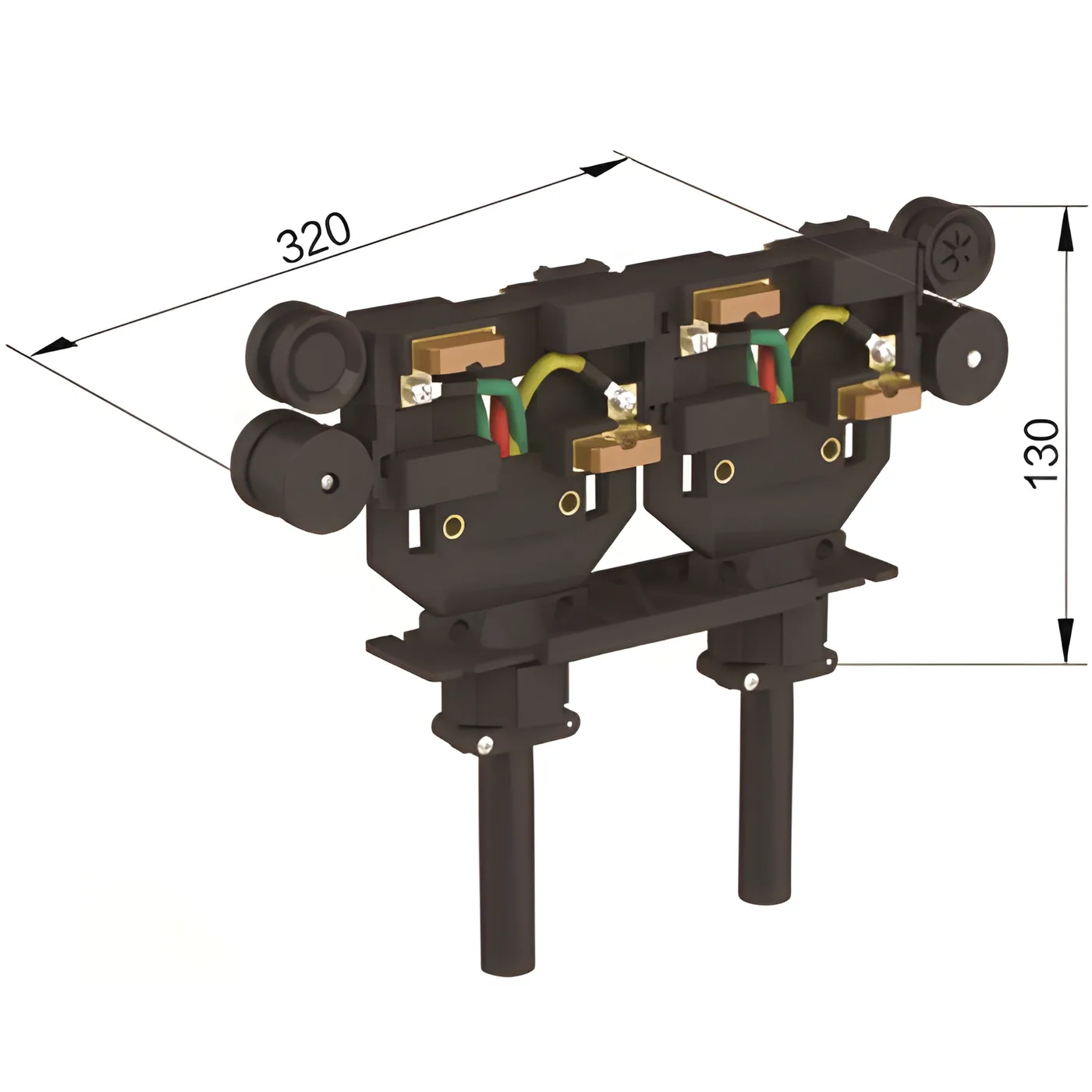

60A
การเลือกใช้งานชุดรับกระแสไฟ (Collector Selection)
ชุดรับกระแสไฟขนาด 60A ใช้สำหรับกระแส 120A – 170A
สามารถใช้ได้ทั้งรุ่น 56BC/53 และ 56BC/55
สายเชื่อมต่อ (Connecting Cable)
ขนาด 60A: 4.0 มม.² / แกน × 6 + 2.5 มม.² / แกน × 2
ความยาวสายมาตรฐาน 0.8 เมตร (สามารถสั่งความยาวเพิ่มเติมได้)
สามารถเชื่อมต่อชุดรับกระแสไฟแบบขนานตั้งแต่ 3 ชุดขึ้นไป ได้ แต่ใช้ได้เฉพาะกับรางไฟฟ้าแบบ แนวตรง (Straight Powerail) เท่านั้น

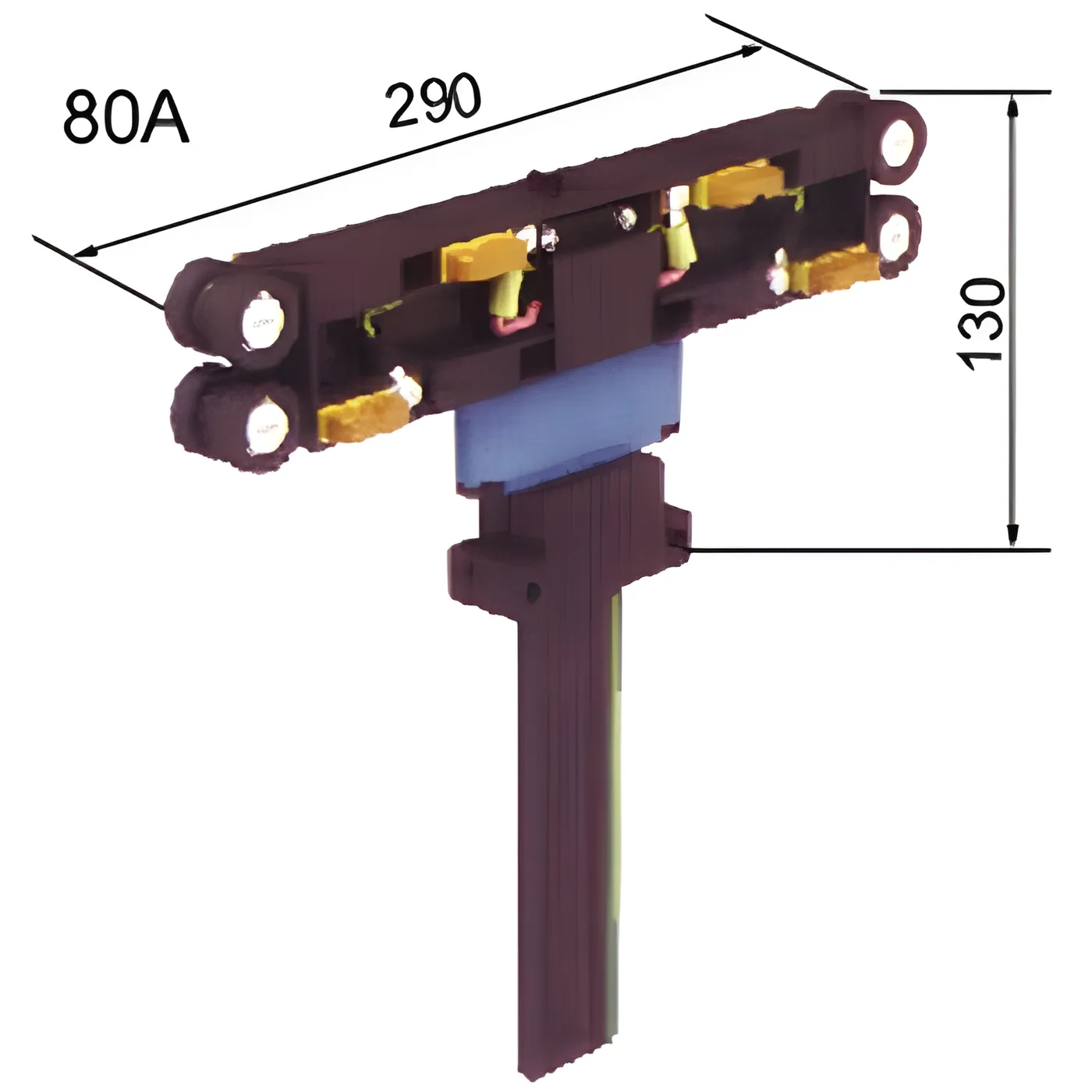

80A
การเลือกใช้งานชุดรับกระแสไฟ (Collector Selection)
ชุดรับกระแสไฟขนาด 80A ใช้สำหรับกระแส 140A – 240A
ใช้ได้เฉพาะกับรุ่น 56BC/53 เท่านั้น
สายเชื่อมต่อ (Connecting Cable)
ขนาด 80A: (6.0 มม.² × 2 แกน) × 3 + (3.0 มม.² × 2 แกน) × 1
ความยาวสายมาตรฐาน 1 เมตร (สามารถสั่งความยาวเพิ่มเติมได้)

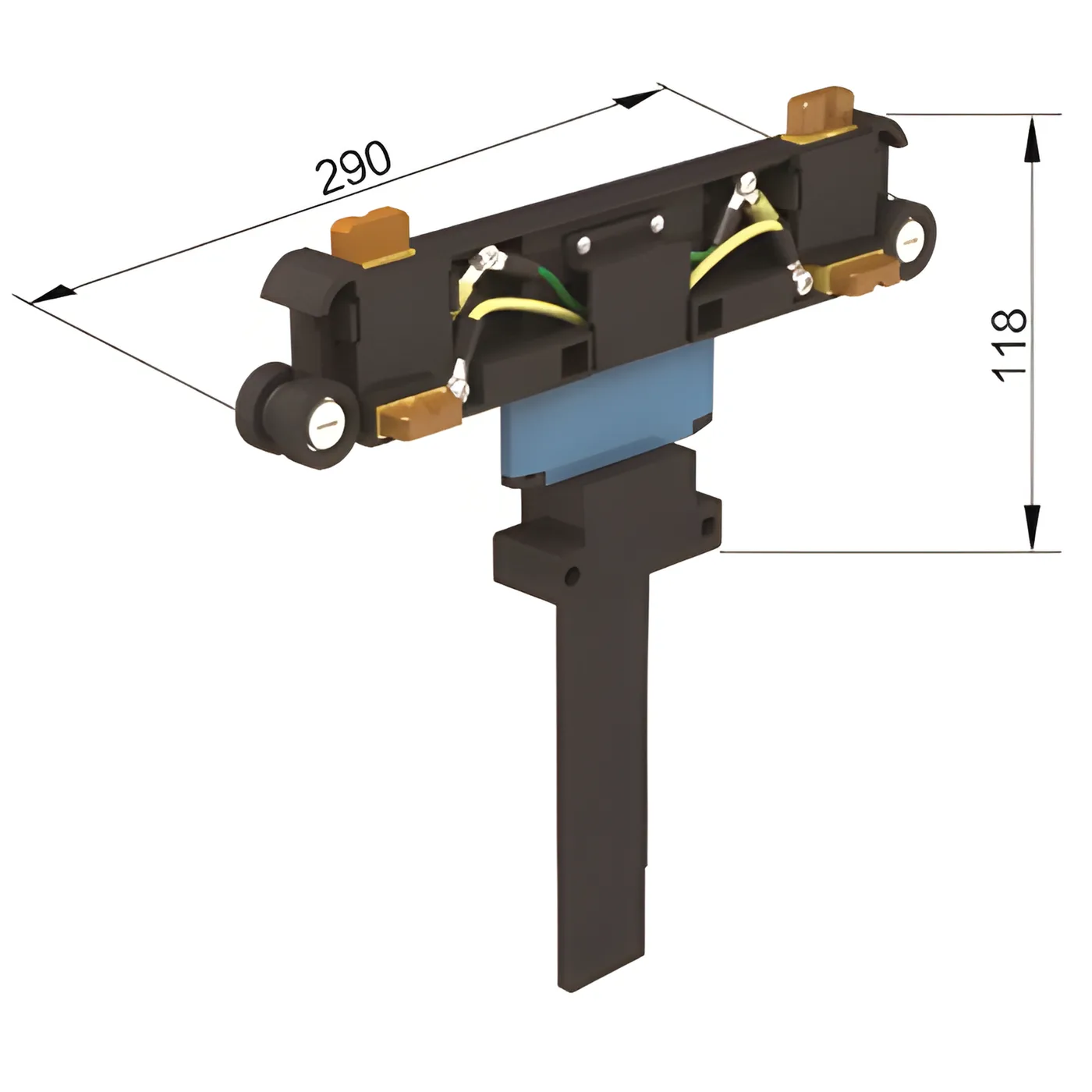

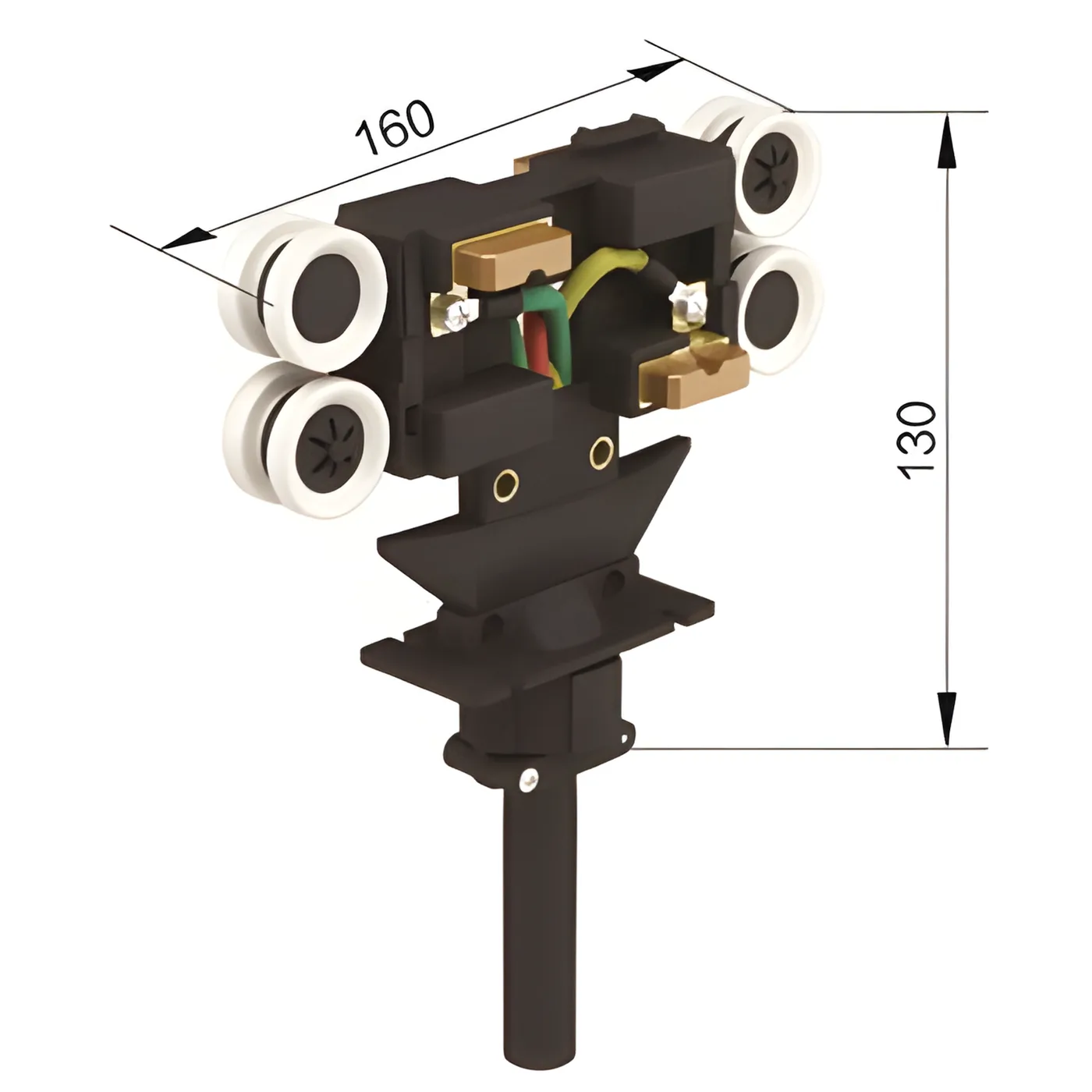

ชุดรับกระแส Powerail 4 โพล (แนวโค้ง)
ชุดรับกระแสไฟ — รางแนวโค้ง (R > 800 มม.)
25A
40A
การใช้งานชุดรับกระแสไฟ (Collector for Curves)
ใช้กับรางโค้ง รัศมีมากกว่า 800 มม. (R > 800)
สามารถใช้ได้ทั้งรุ่น 56BC/53 และ 56BC/55
สายเชื่อมต่อ (Connecting Cable)
ขนาด 25A: 2.5 มม.² / แกน × 4
ขนาด 40A: 4.0 มม.² / แกน × 3 + 2.5 มม.² / แกน × 1
ความยาวสายมาตรฐาน 0.8 เมตร (สามารถสั่งความยาวเพิ่มเติมได้)
60A
80A
การใช้งาน (Application)
ใช้ได้เฉพาะกับรุ่น 56BC/53 เท่านั้น
สายเชื่อมต่อ (Connecting Cable)
ขนาด 60A: (4.0 มม.² × 2 แกน) × 3
ขนาด 80A: (6.0 มม.² × 2 แกน) × 3
ความยาวสายมาตรฐาน 1 เมตร (สามารถสั่งความยาวเพิ่มเติมได้)

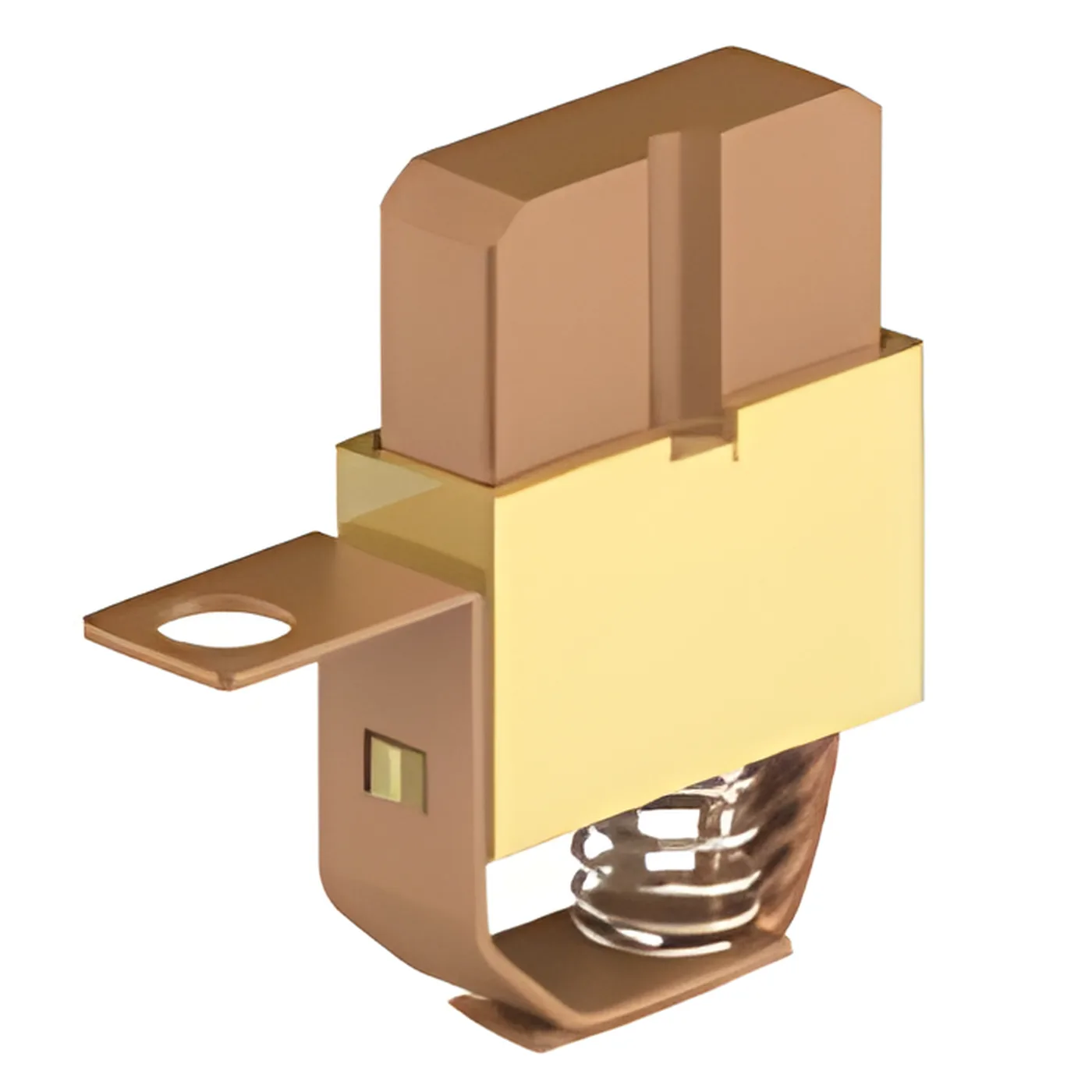

ชุดแปรงถ่านคาร์บอน
ชุดแปรงคาร์บอน
56TS-1
| Type | Weight (kg) | Cat.-No. | Remark |
|---|---|---|---|
| 56TS | 0.04 | 563101 | Be used for: 56JD-4/25, 56JD-4/40 56JD-4/60, 56JD-4/80 56JD-3/60, 56JD-3/80 |

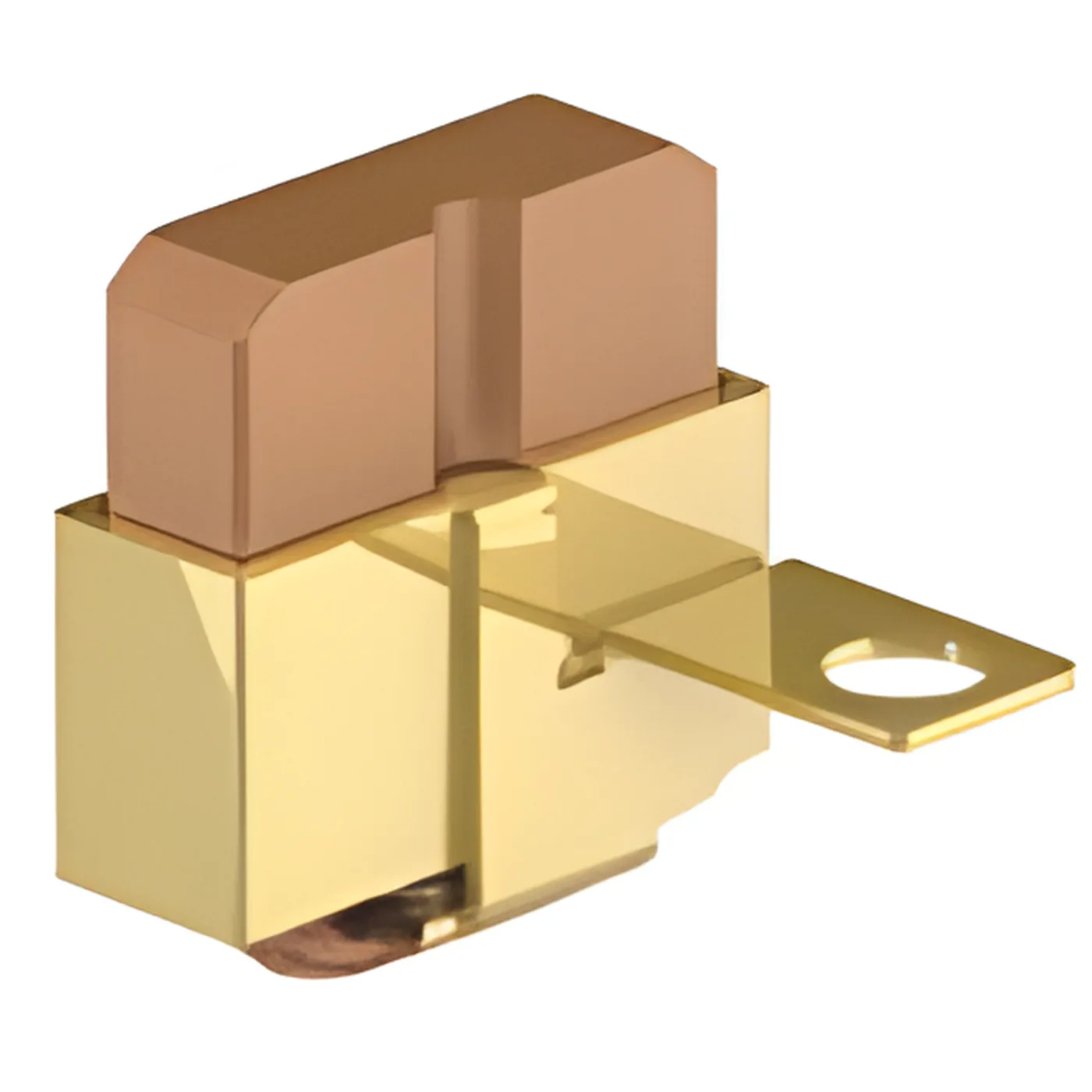

56TS-2
| Type | Weight (kg) | Cat.-No. | Remark |
|---|---|---|---|
| 56TS-2 | 0.04 | 563102 | Be used for: 56JDR-4/25, 56JDR-4/40 |
อุปกรณ์เสริม
ฝาข้อต่อ · ขาแขวนเยื้องศูนย์ · กล่องต่อสาย

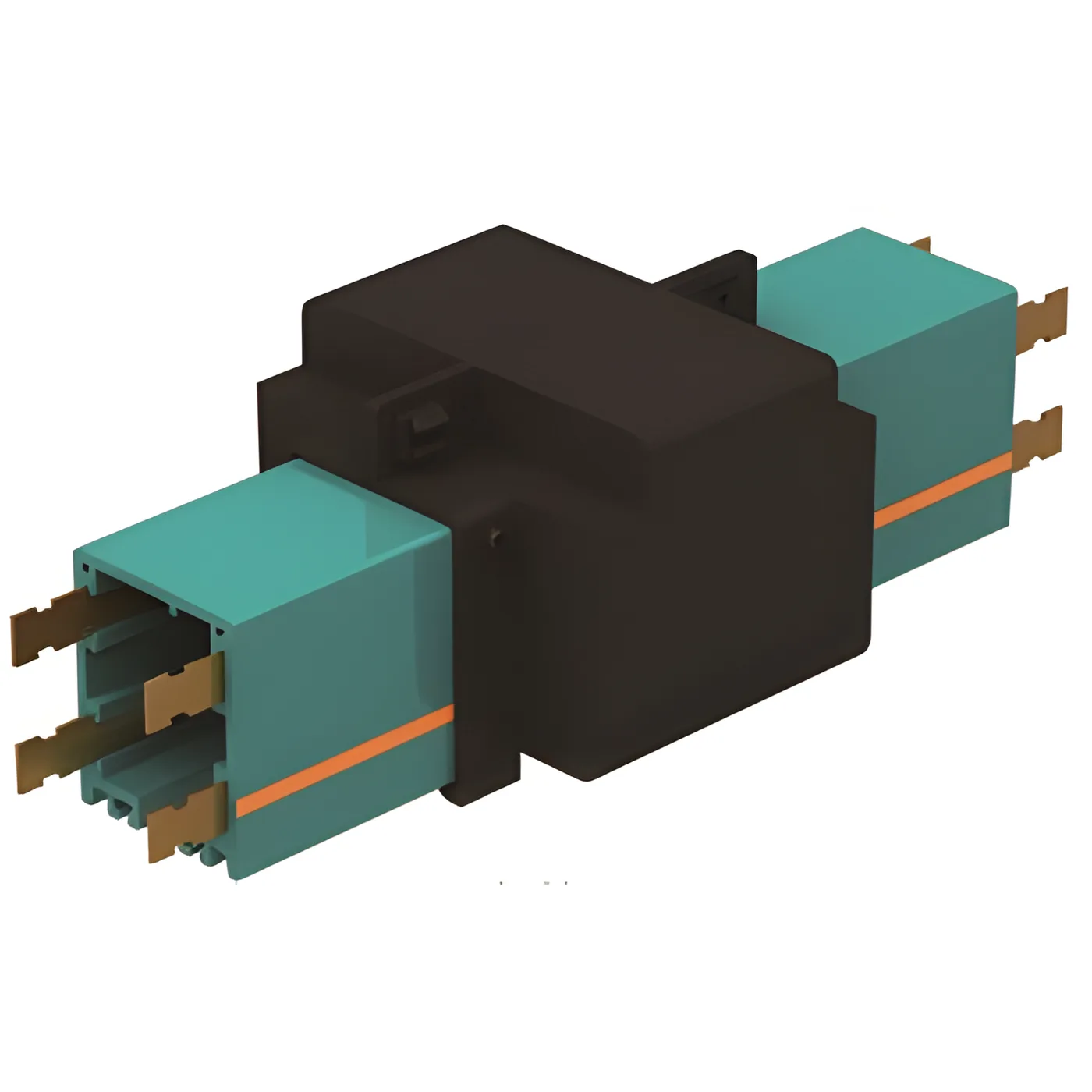

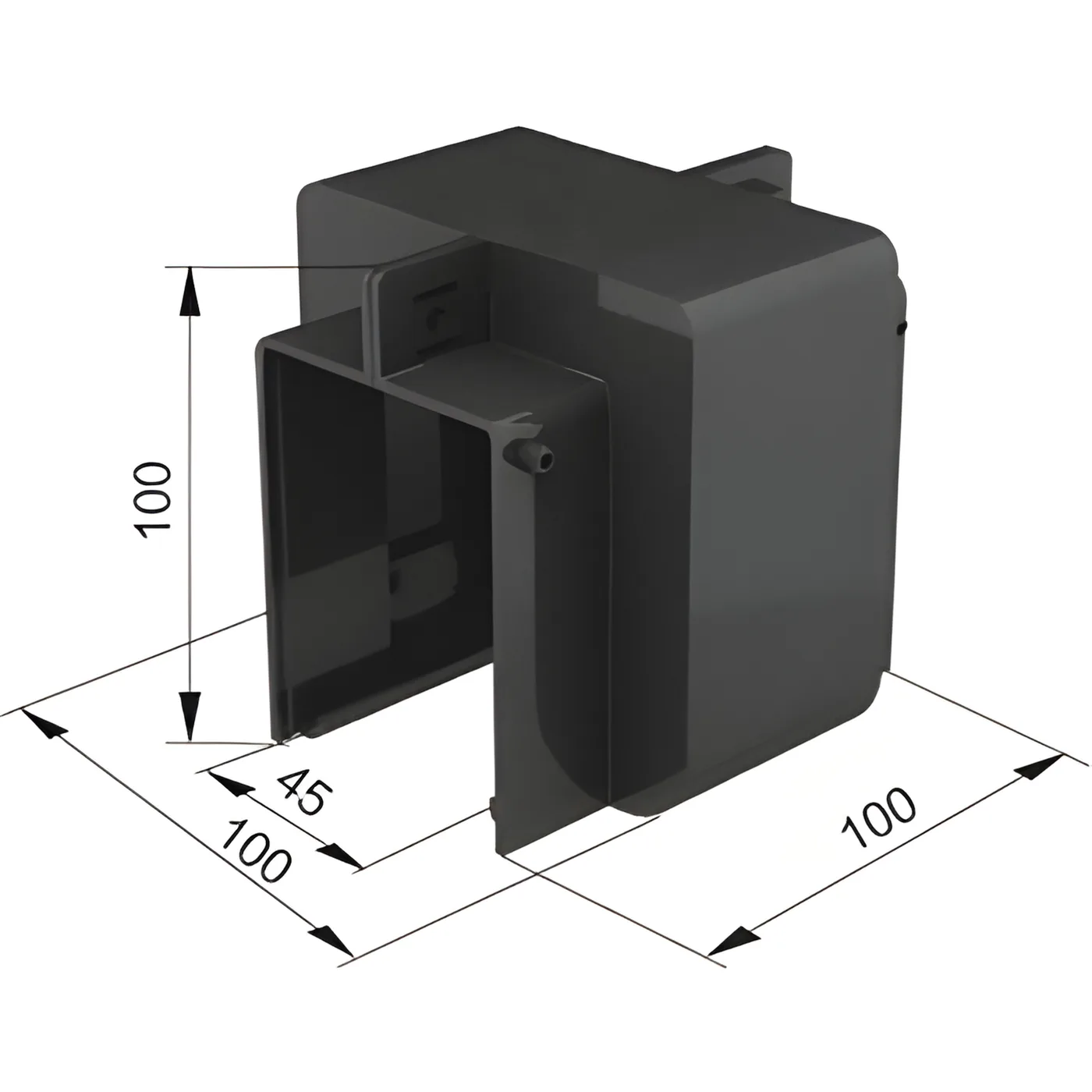

Joint cap (articulated)
- For articulated/bent joints.
- Automatic latching — quick assembly.
- Ready to install.

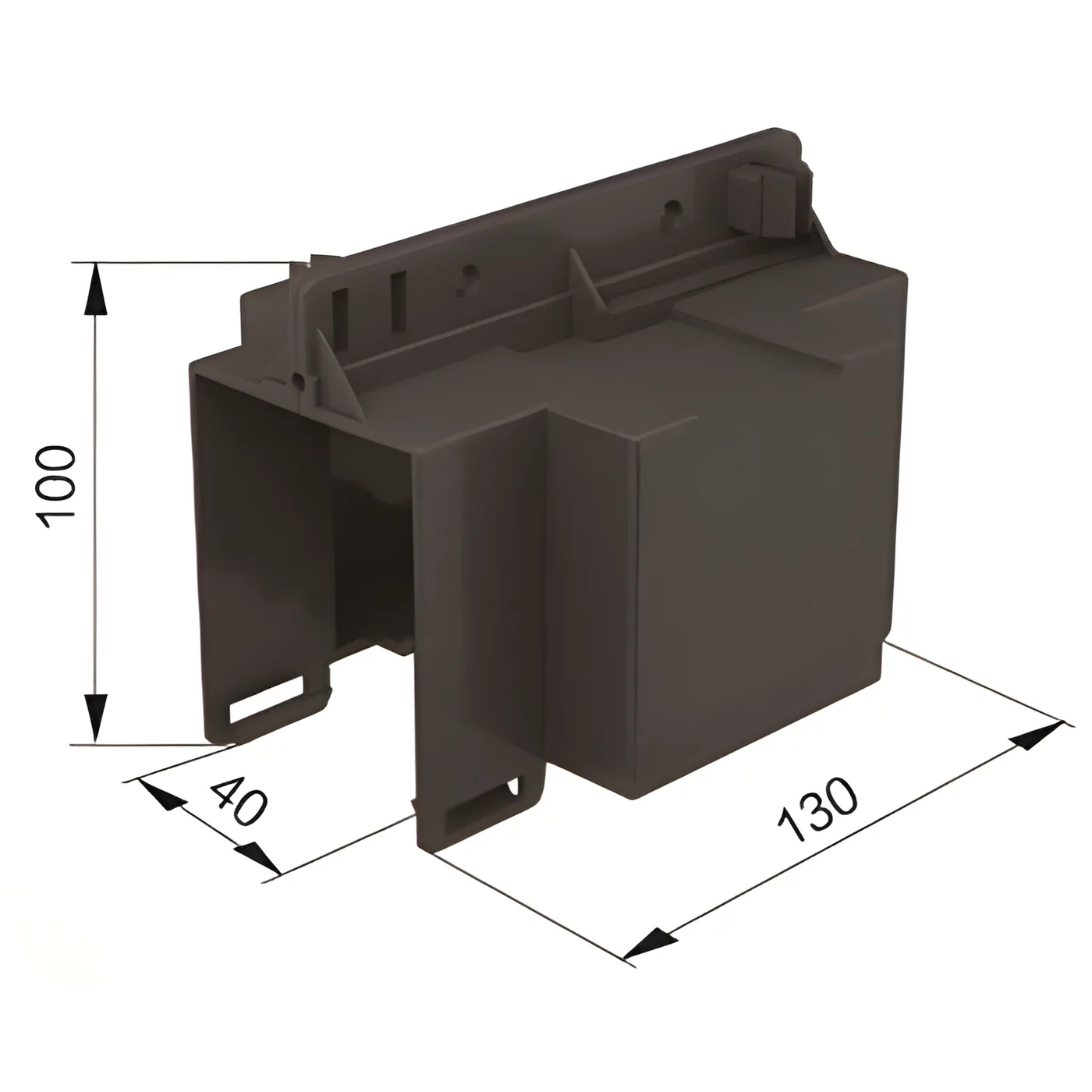

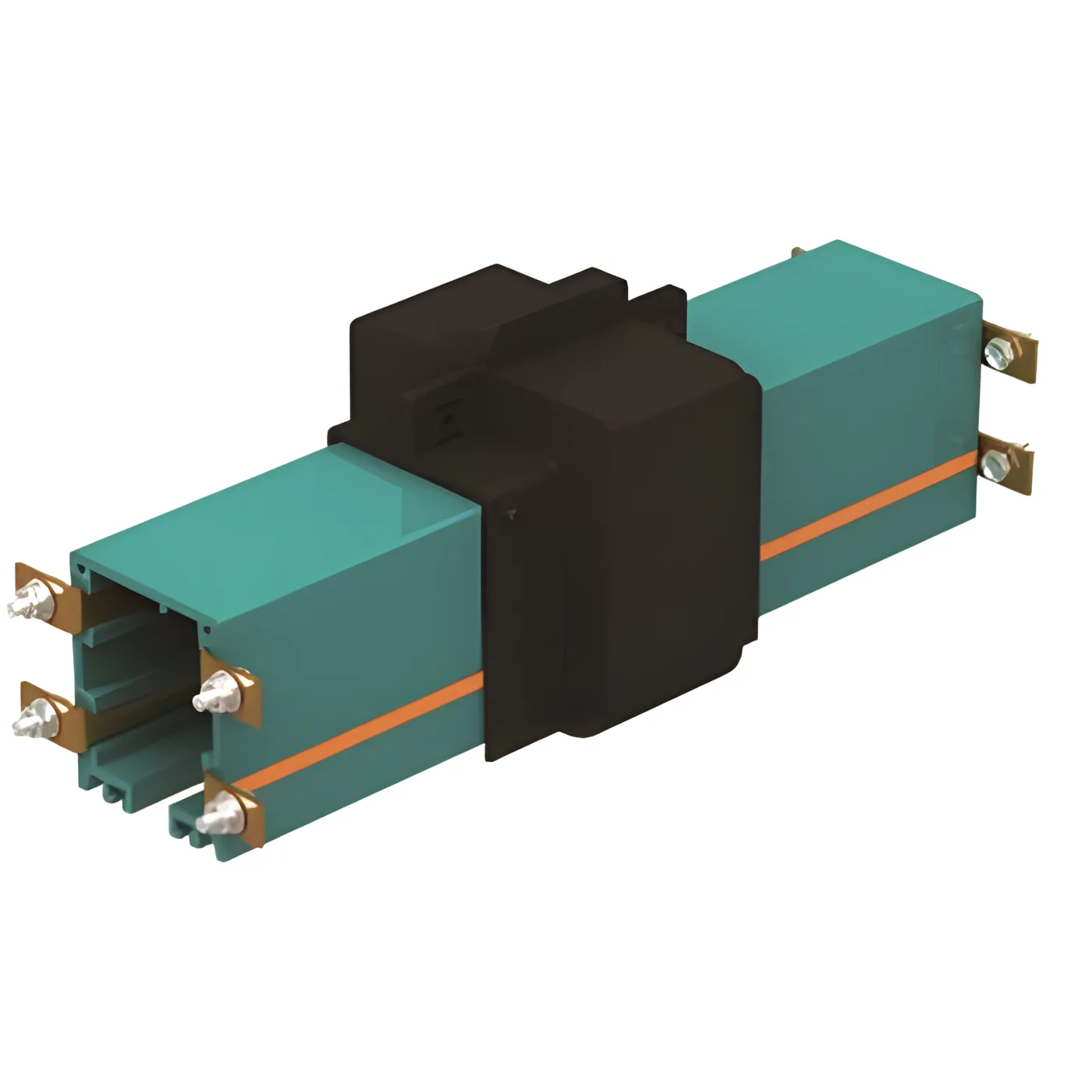

Joint cap (bolt-fixed)
- Pairs with bolted rail joints.
- Compatible with 3 mm rubber cord sealing.

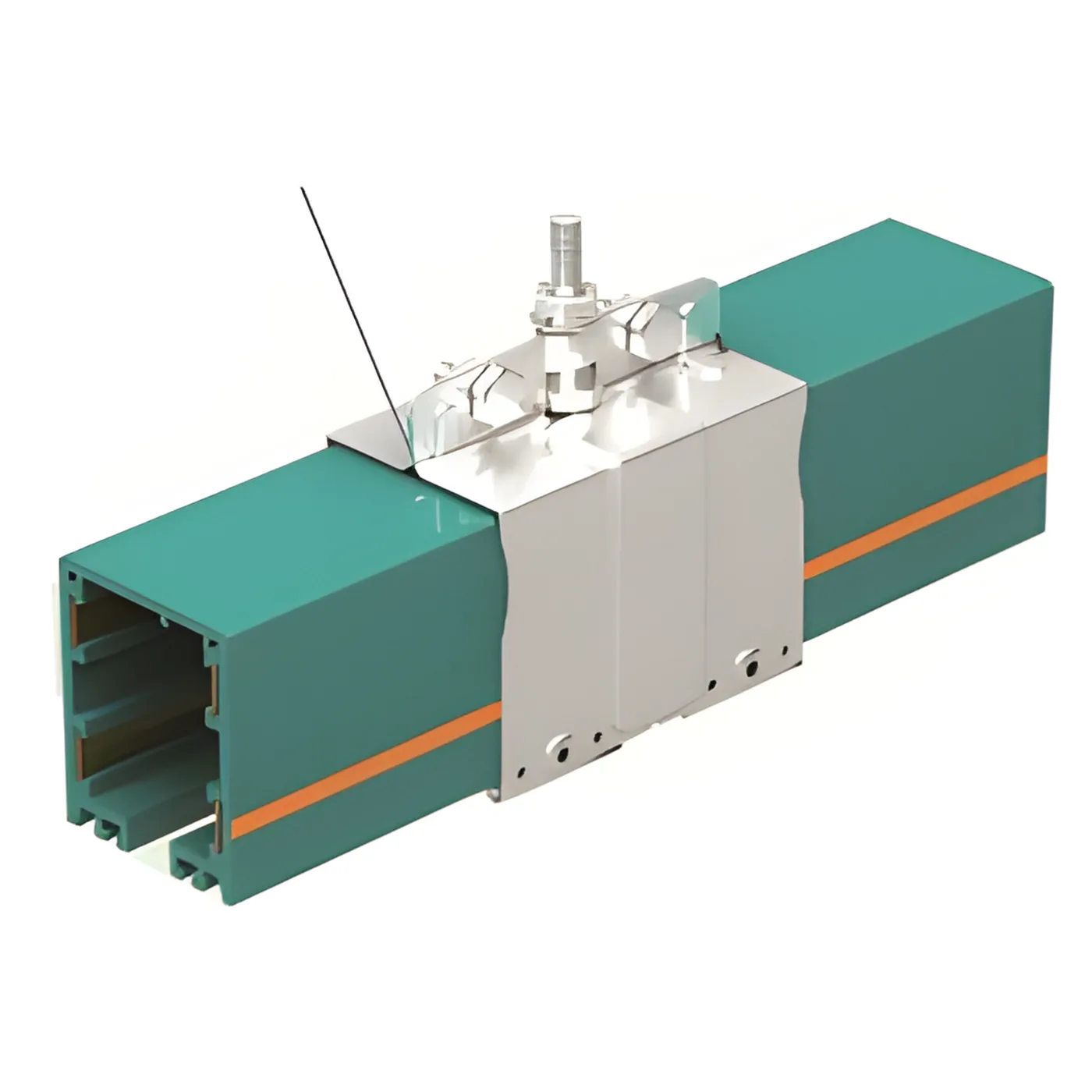

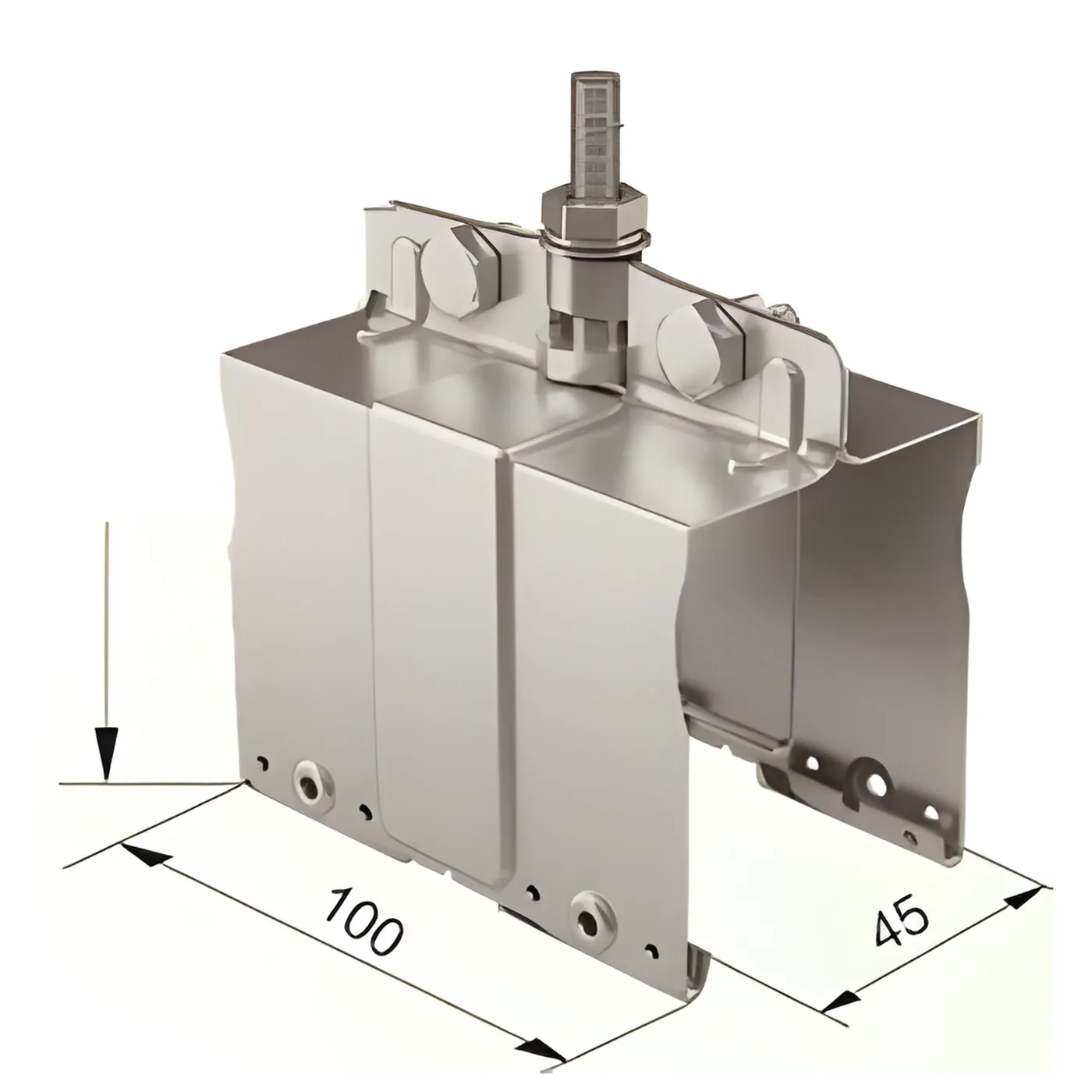

Anchor Hanger
- รองรับการใช้งานโดยไม่ต้องใช้ระบบข้อต่อ
- ระบบล็อกอัตโนมัติ ติดตั้งสะดวกและรวดเร็ว
- พร้อมติดตั้งใช้งานได้ทันที
ซีลข้อต่อ / กล่องต่อสาย
- ใช้สำหรับซีลบริเวณจุดเชื่อมต่อด้วยผ้ายางเคลือบ
- สามารถใช้สำหรับกล่องต่อสายได้
- พร้อมติดตั้งใช้งานได้ทันที
อุปกรณ์แขวนและข้อต่อ
แบบเลื่อน · ยึดคงที่ · ข้อต่อสลักเกลียว

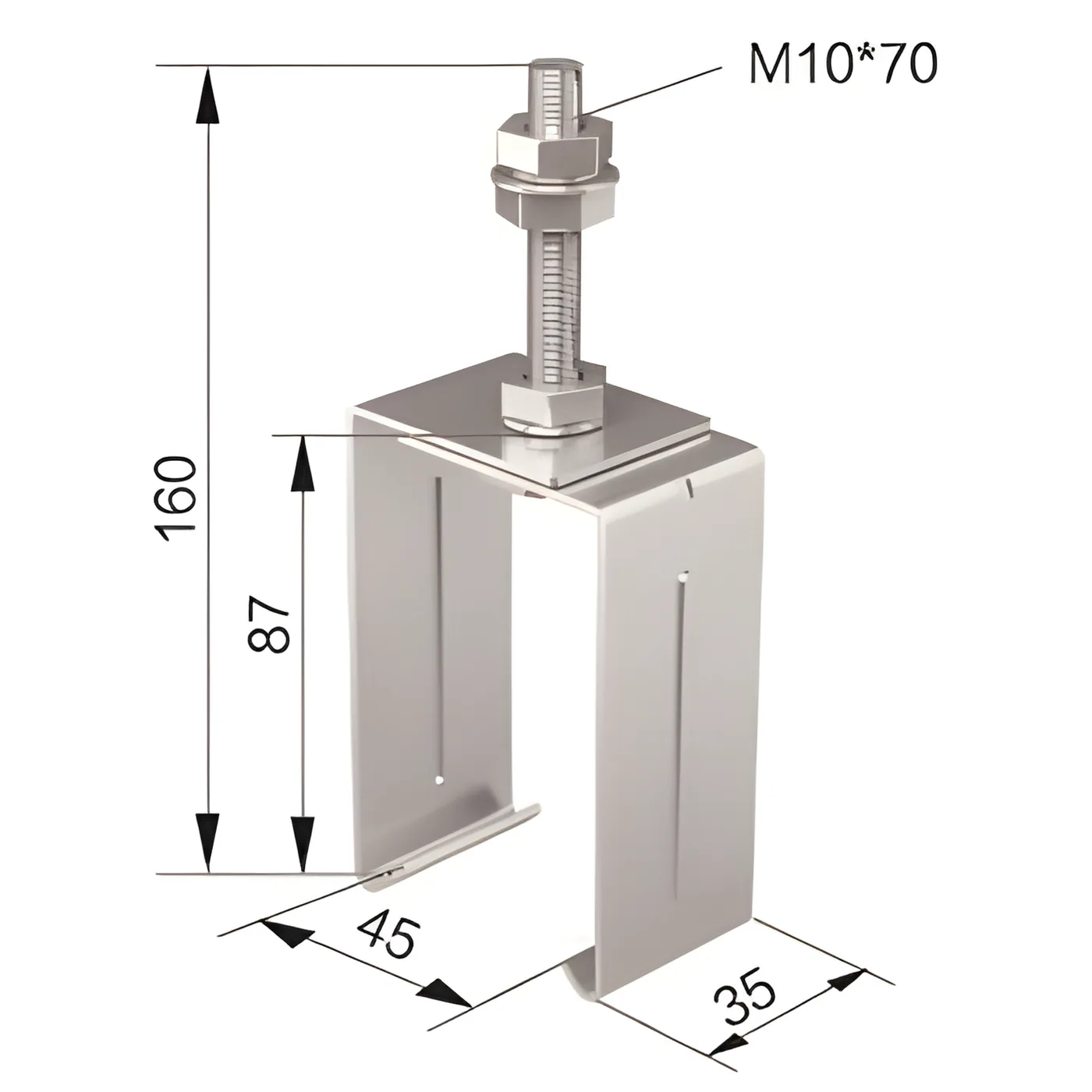

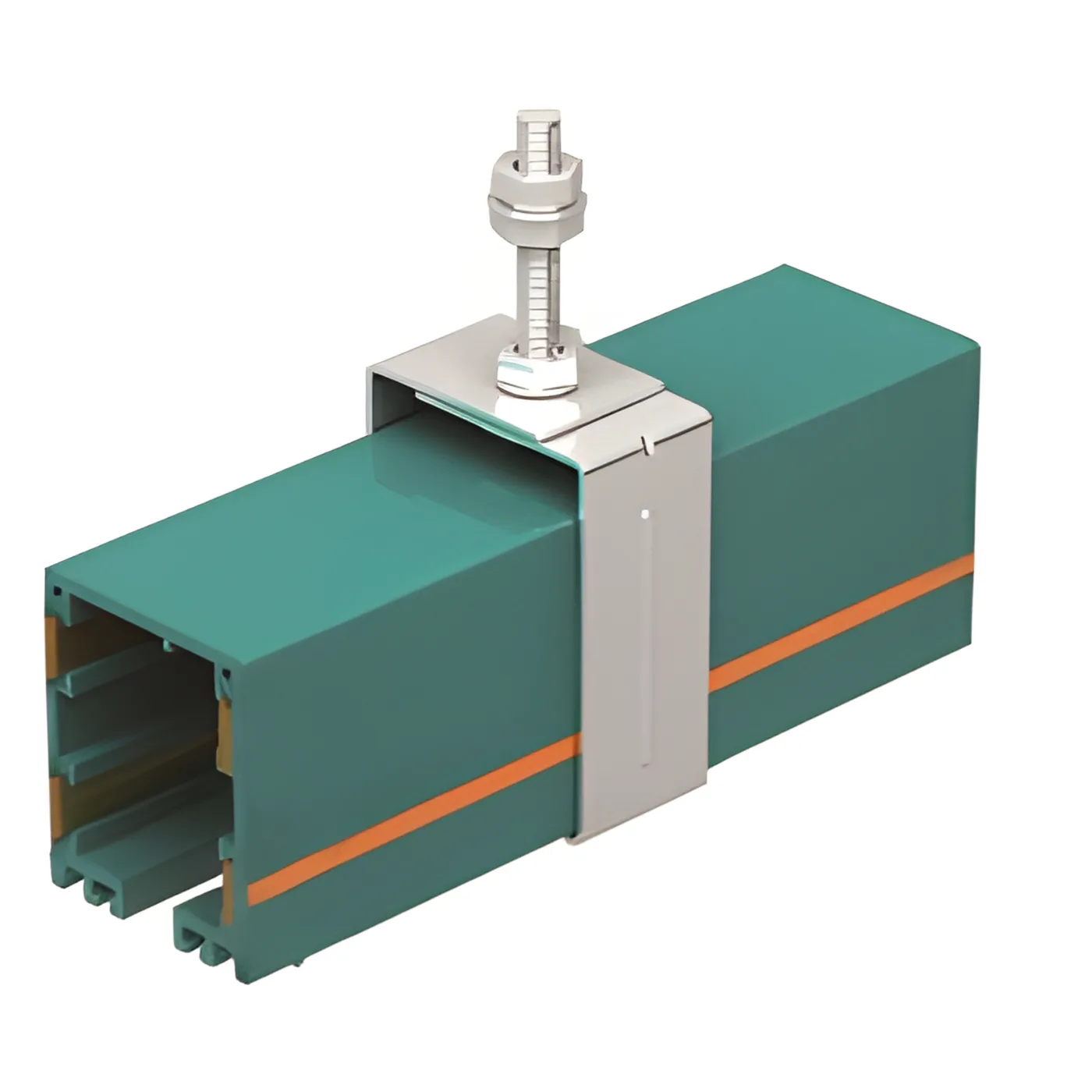

Sliding Hanger
ขาแขวนแบบเลื่อน
- ชุดแขวนแบบเลื่อนสำหรับติดตั้งกับรางไฟ (Power Rail)
- รองรับการใช้งานร่วมกับข้อต่อแบบงอ
- ช่วยให้รางไฟสามารถขยับตัวได้อิสระเมื่ออุณหภูมิเปลี่ยนแปลง

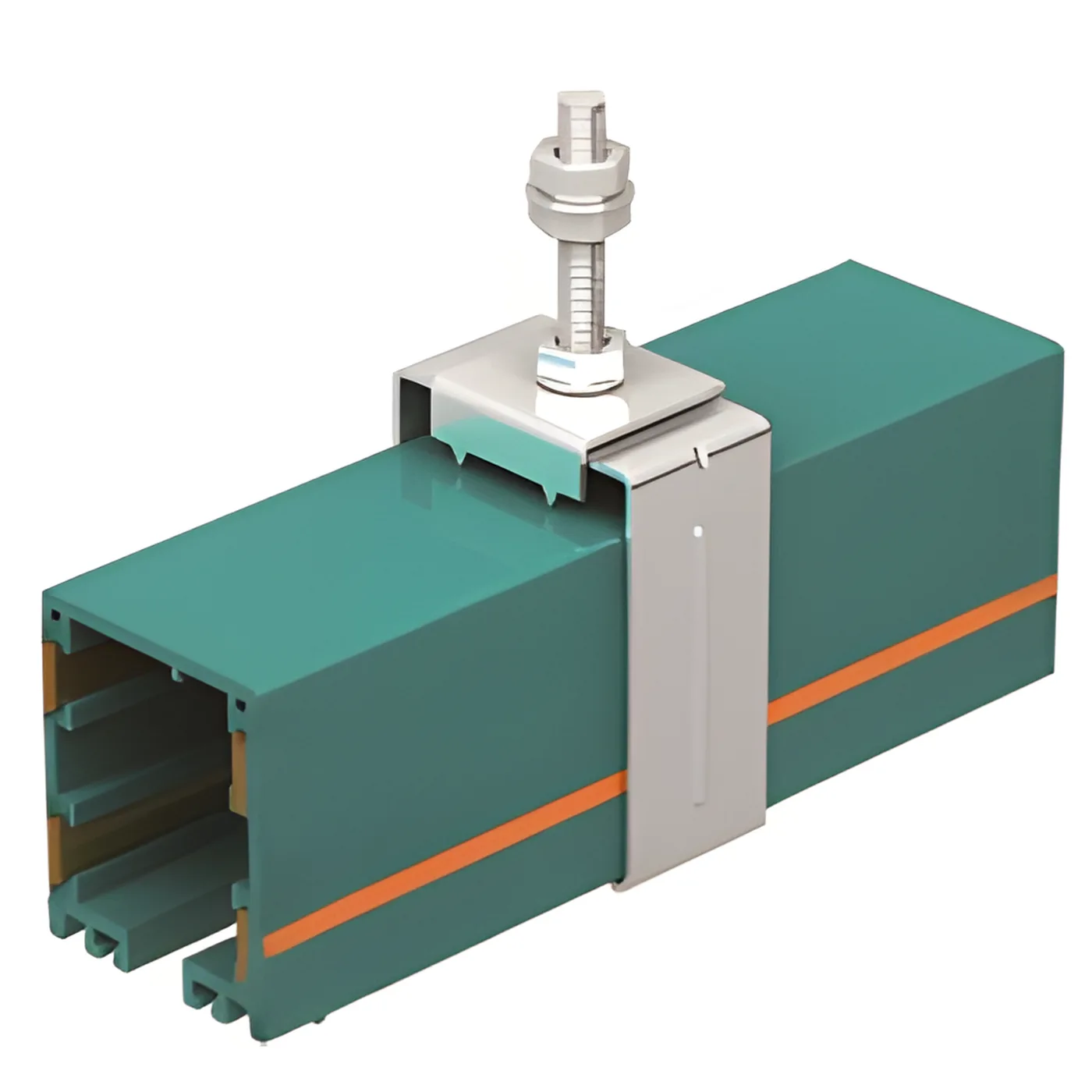

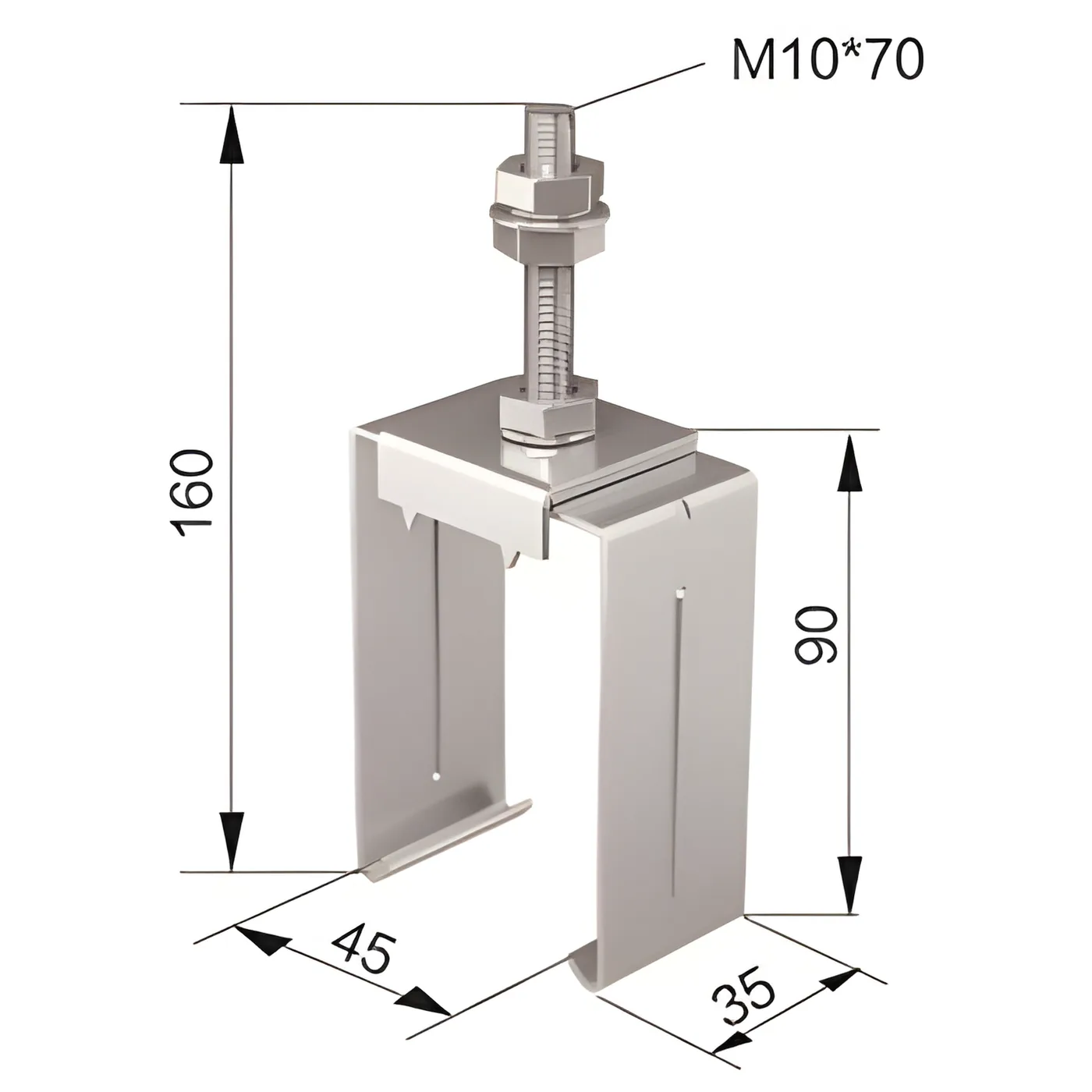

Fixpoint Hanger
ขาแขวนแบบยึดตายตัว
- ชุดแขวนแบบยึดตายตัวสำหรับติดตั้งกับรางไฟ (Power Rail)
- เป็นจุดอ้างอิงคงที่สำหรับการขยายตัวของราง

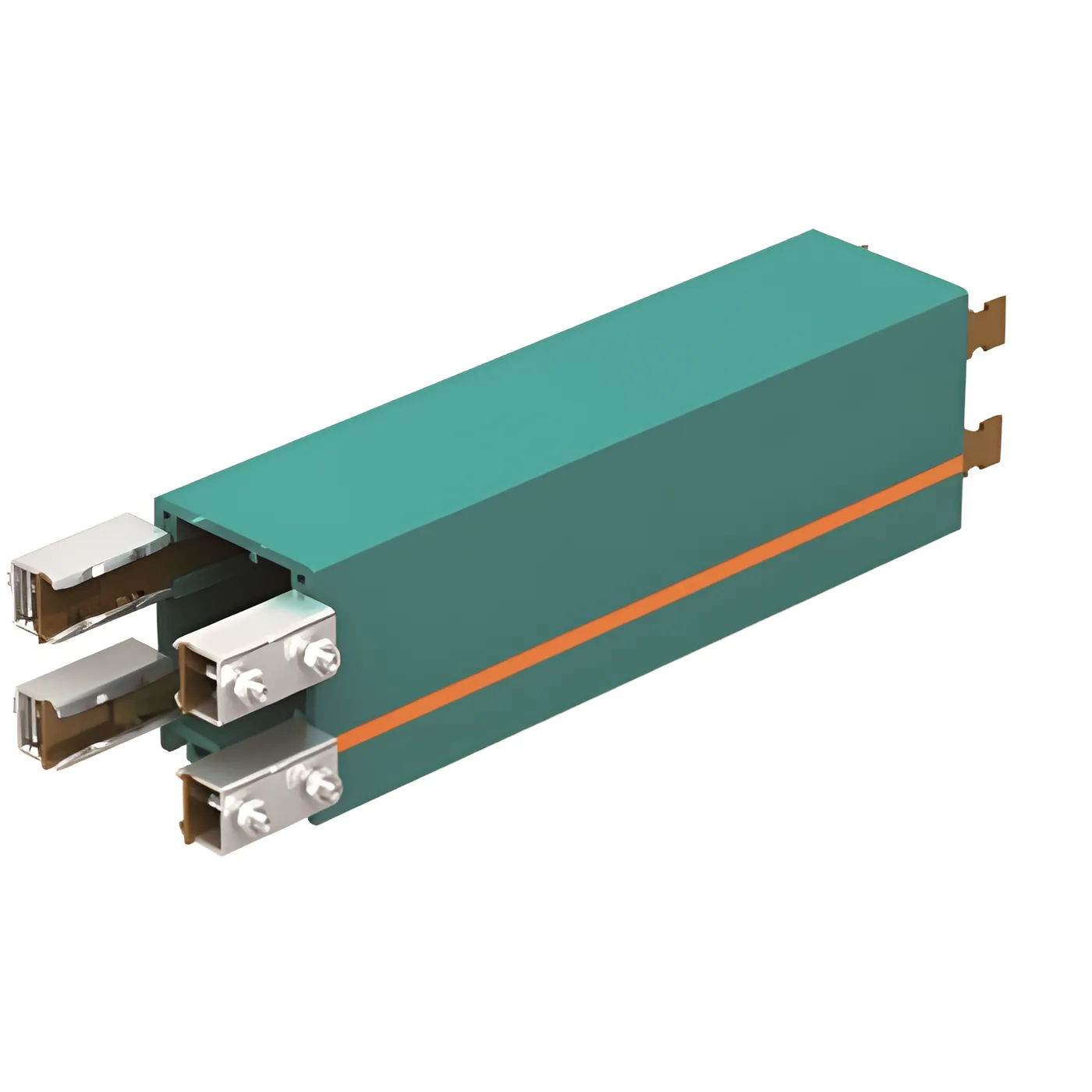

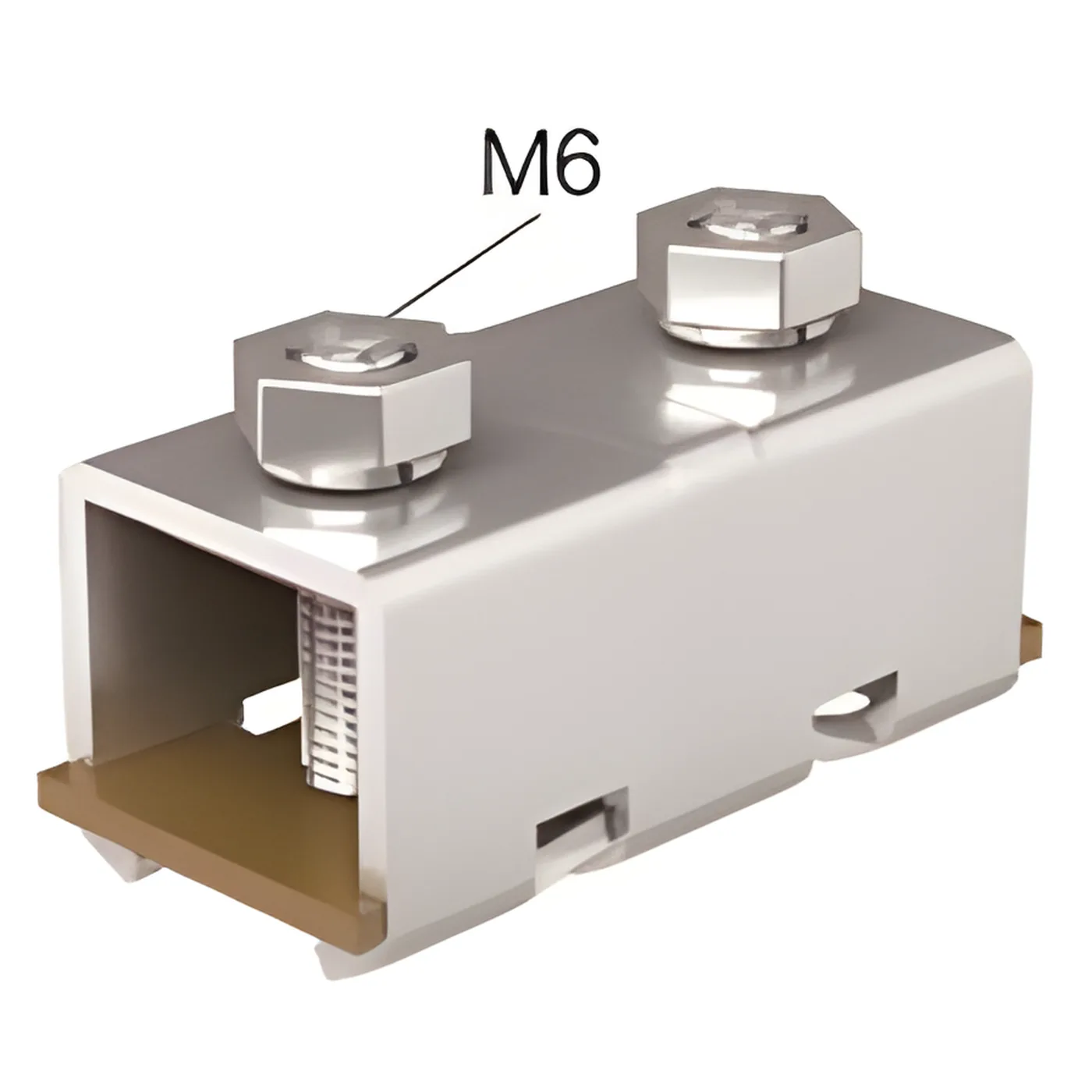

Bolted Joints
ข้อต่อแบบยึดด้วยสลักเกลียว
- ข้อต่อแบบยึดด้วยสลักเกลียวสำหรับรางไฟ (Power Rail)
ข้อควรระวัง! ให้ขันสกรูยึดด้วยแรงบิดไม่เกิน 2 นิวตันเมตร เพื่อป้องกันการเสียรูปของคลิปข้อต่อแบบยึดด้วยสลักเกลียว
ชุดจ่ายไฟและปลายราง
Power Feed & End Components

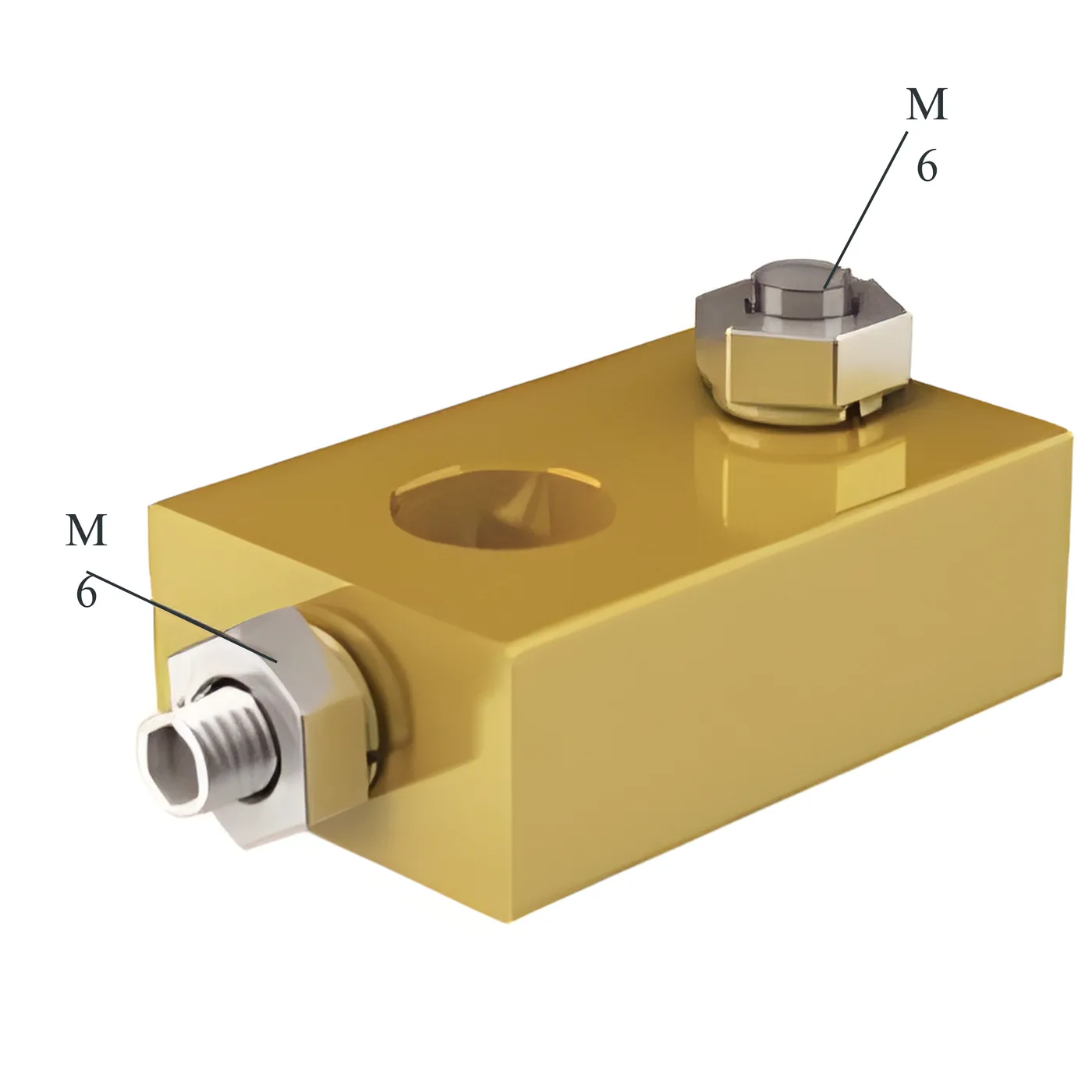

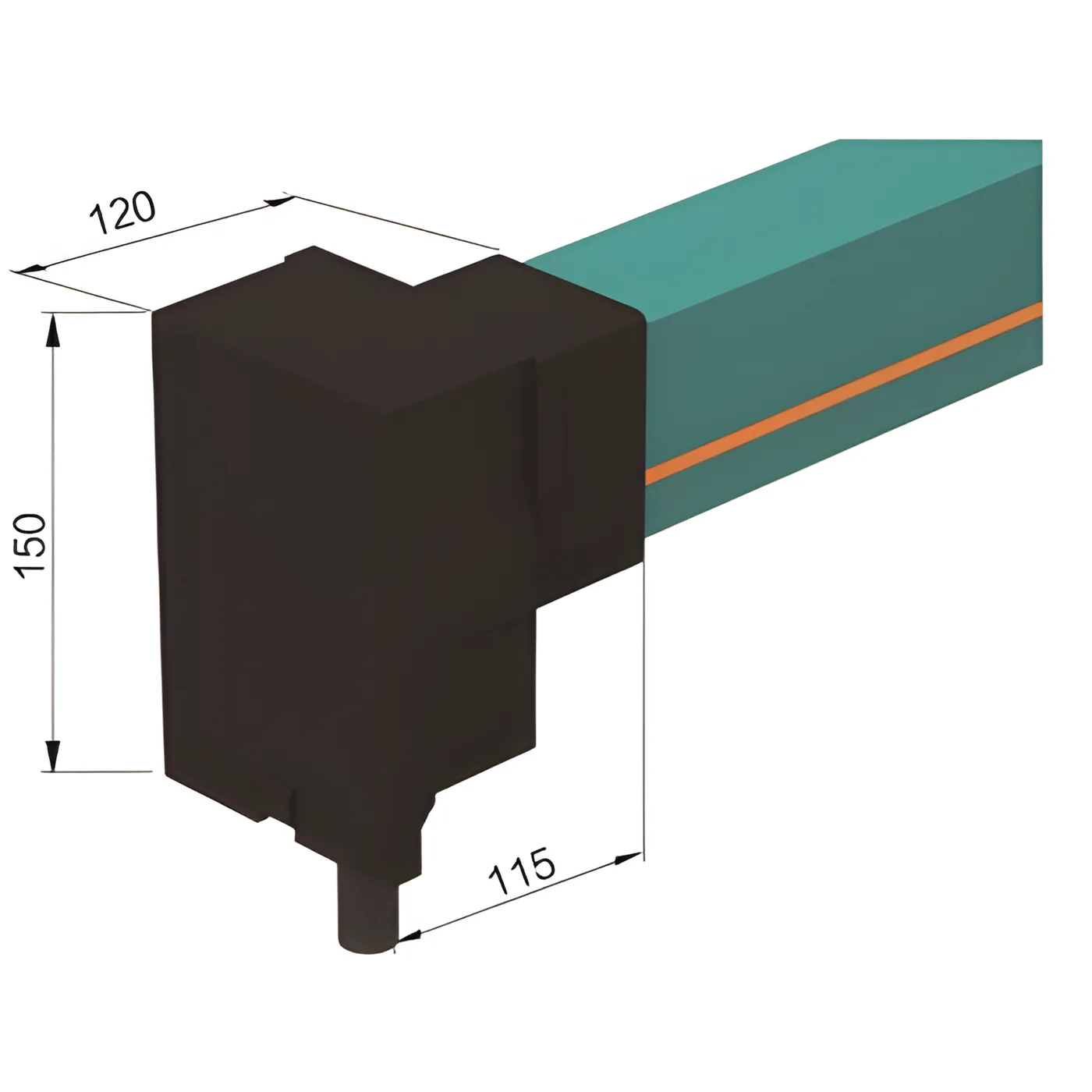

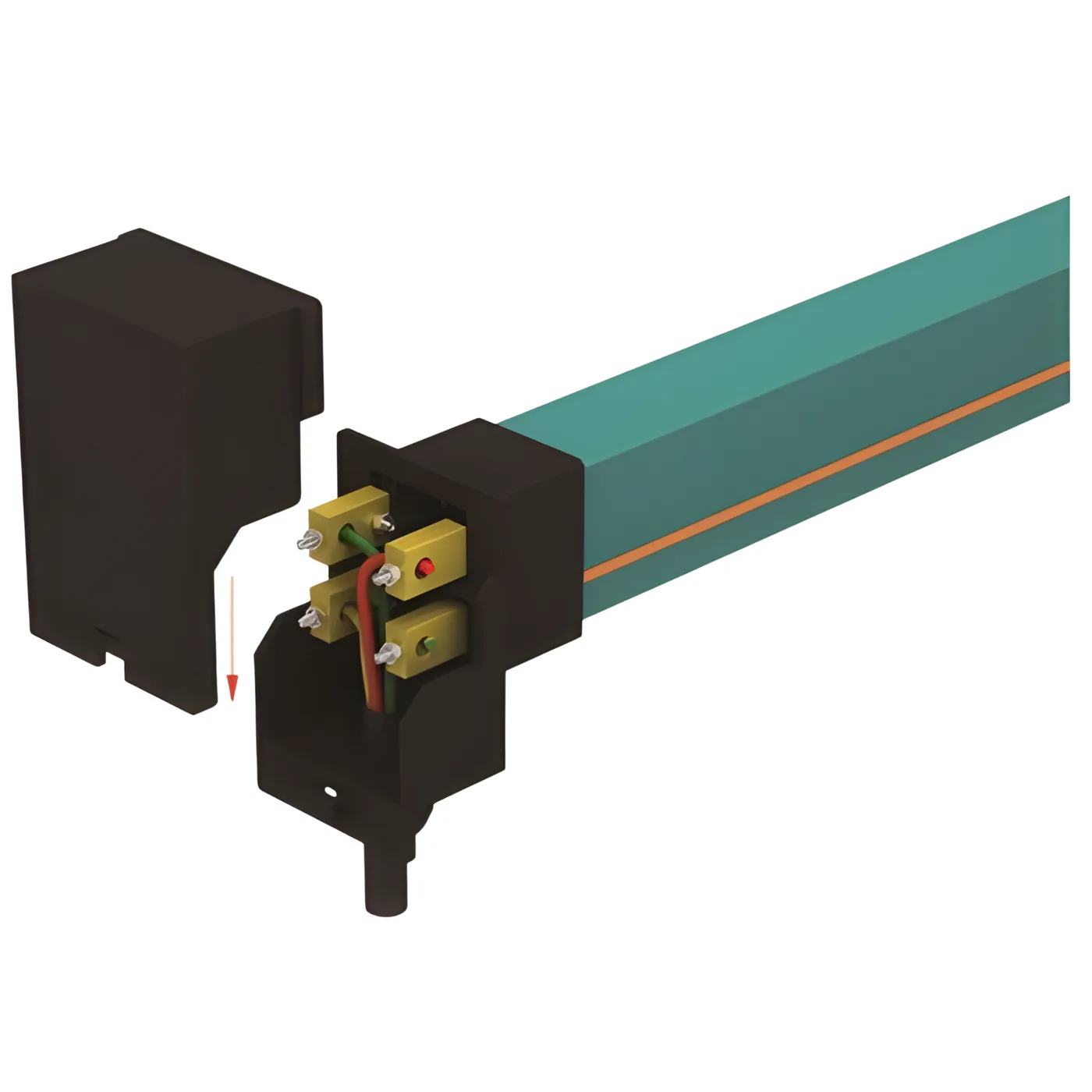

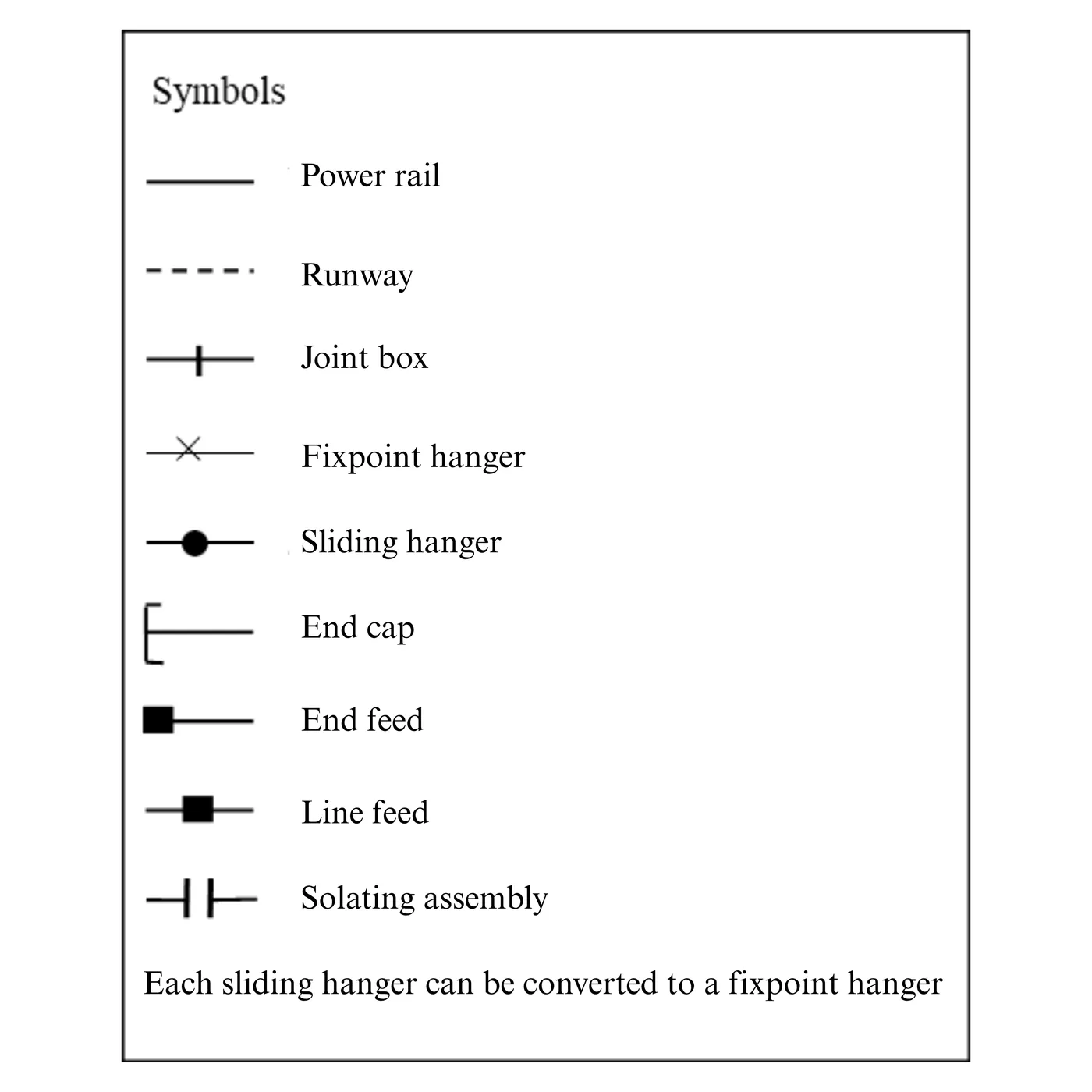

End-feed
ชุดจ่ายไฟจากปลายราง
- ใช้งานได้กับกระแสไฟ 35A – 240A
- มีทั้งรุ่นซ้ายและรุ่นขวา
- พร้อมติดตั้งใช้งานได้ทันที

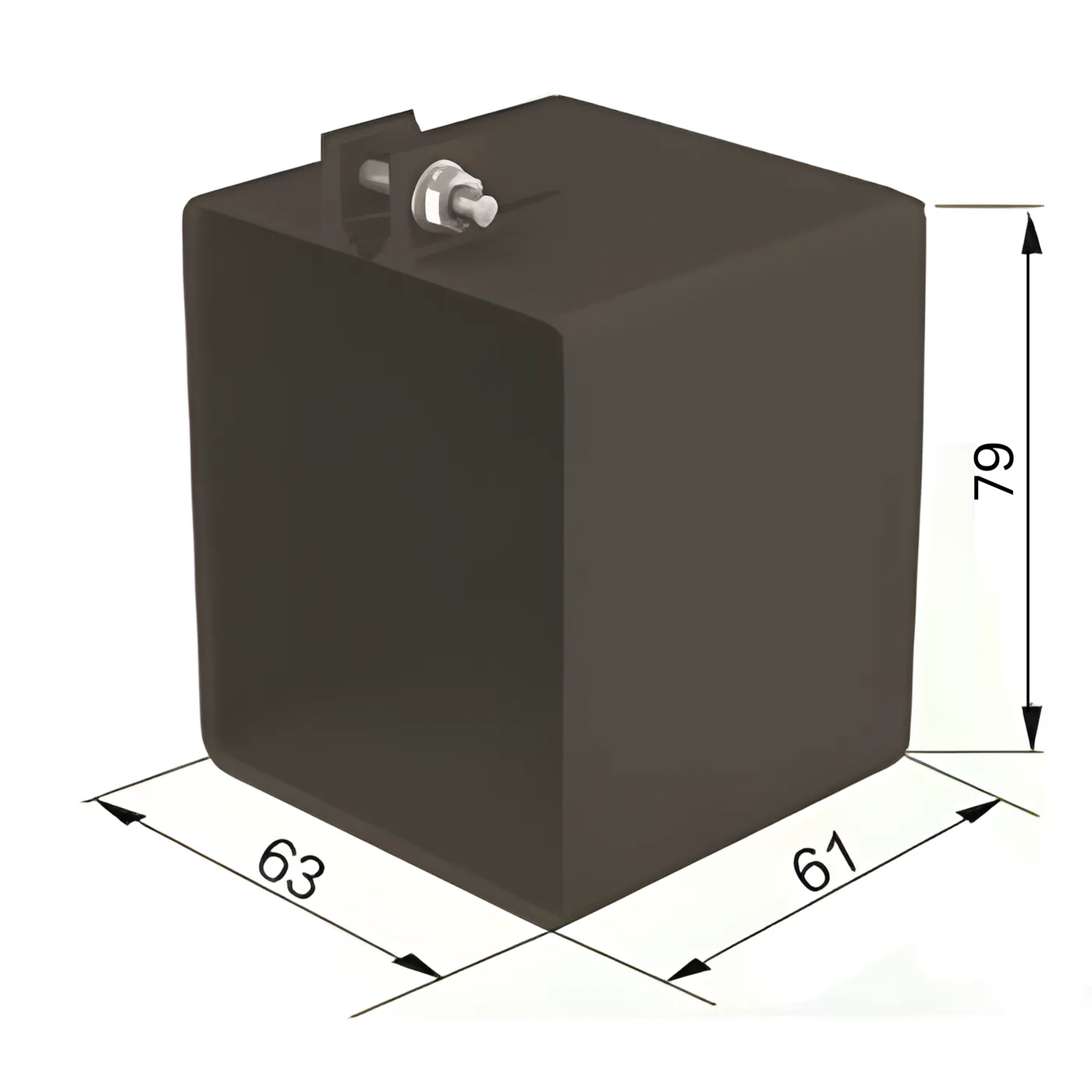

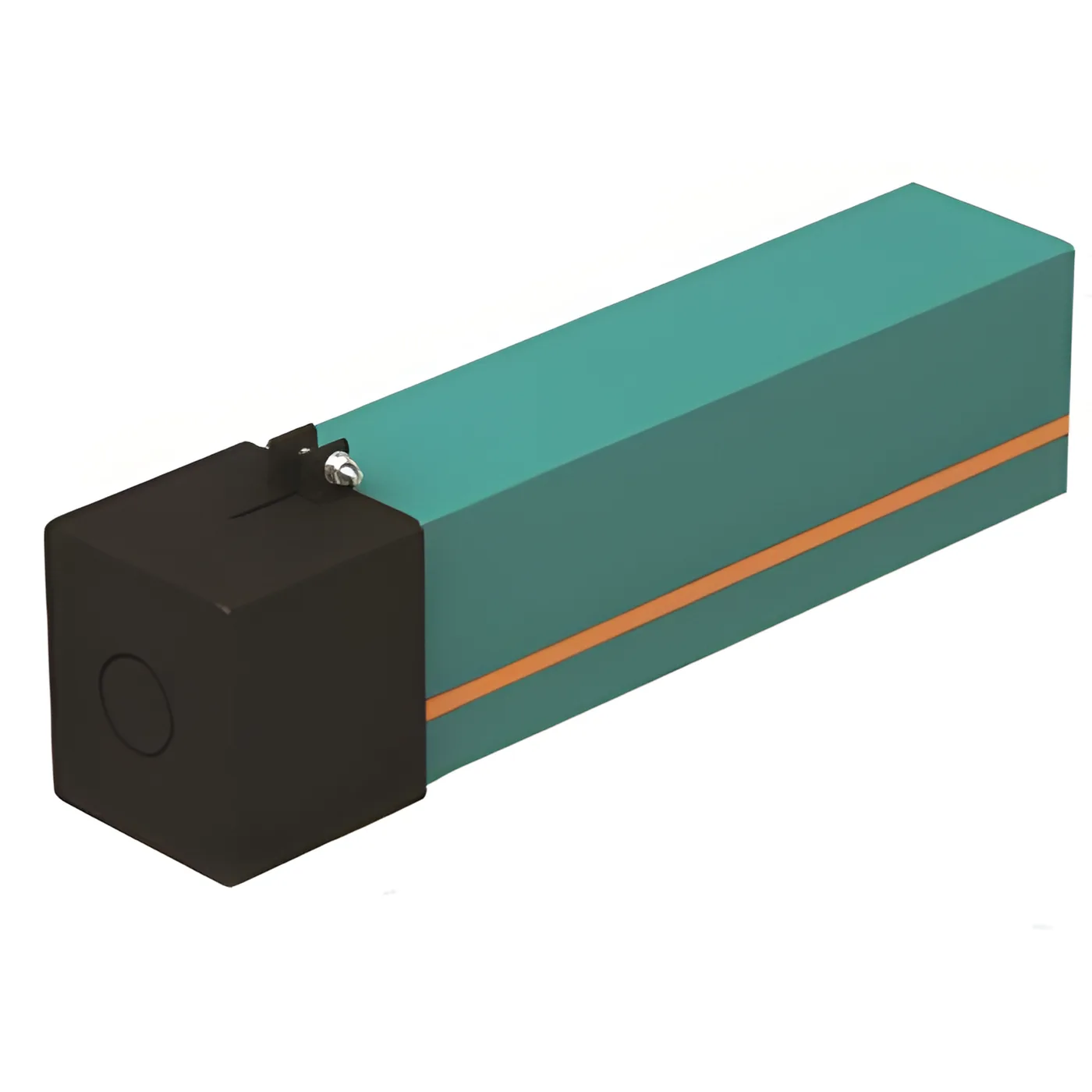

End Cap
ฝาครอบปลายราง
- ฝาครอบปลาย (End Cap) พร้อมติดตั้งใช้งานได้ทันที
- มีให้เลือกทั้งรุ่นซ้ายและรุ่นขวา

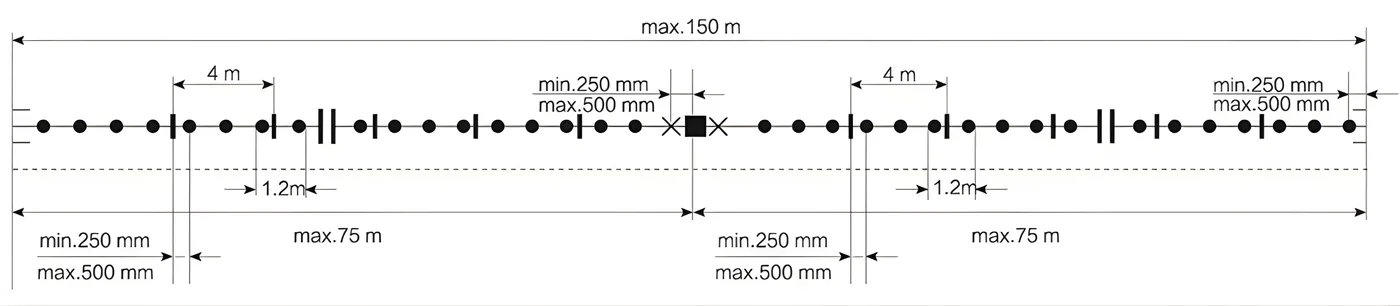

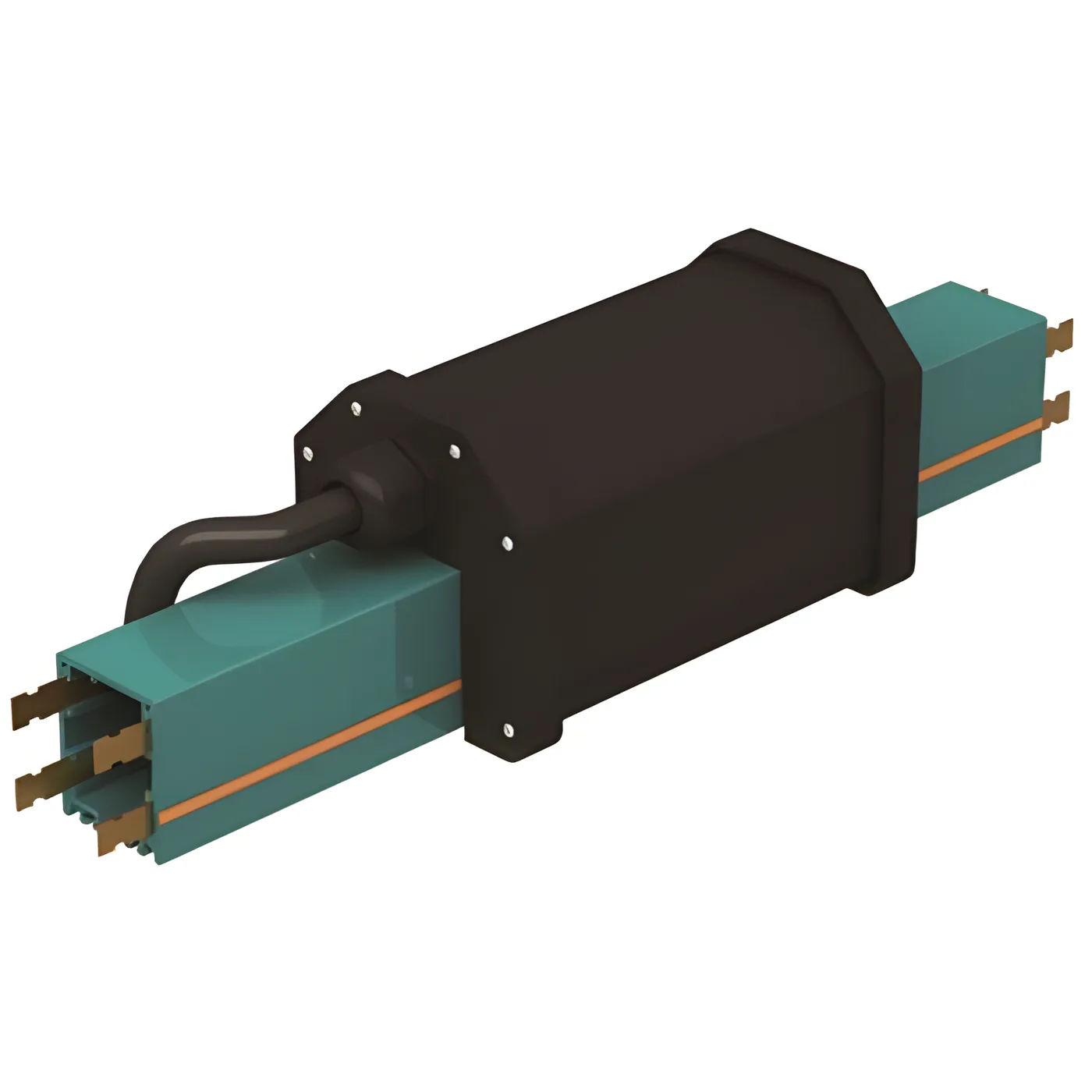

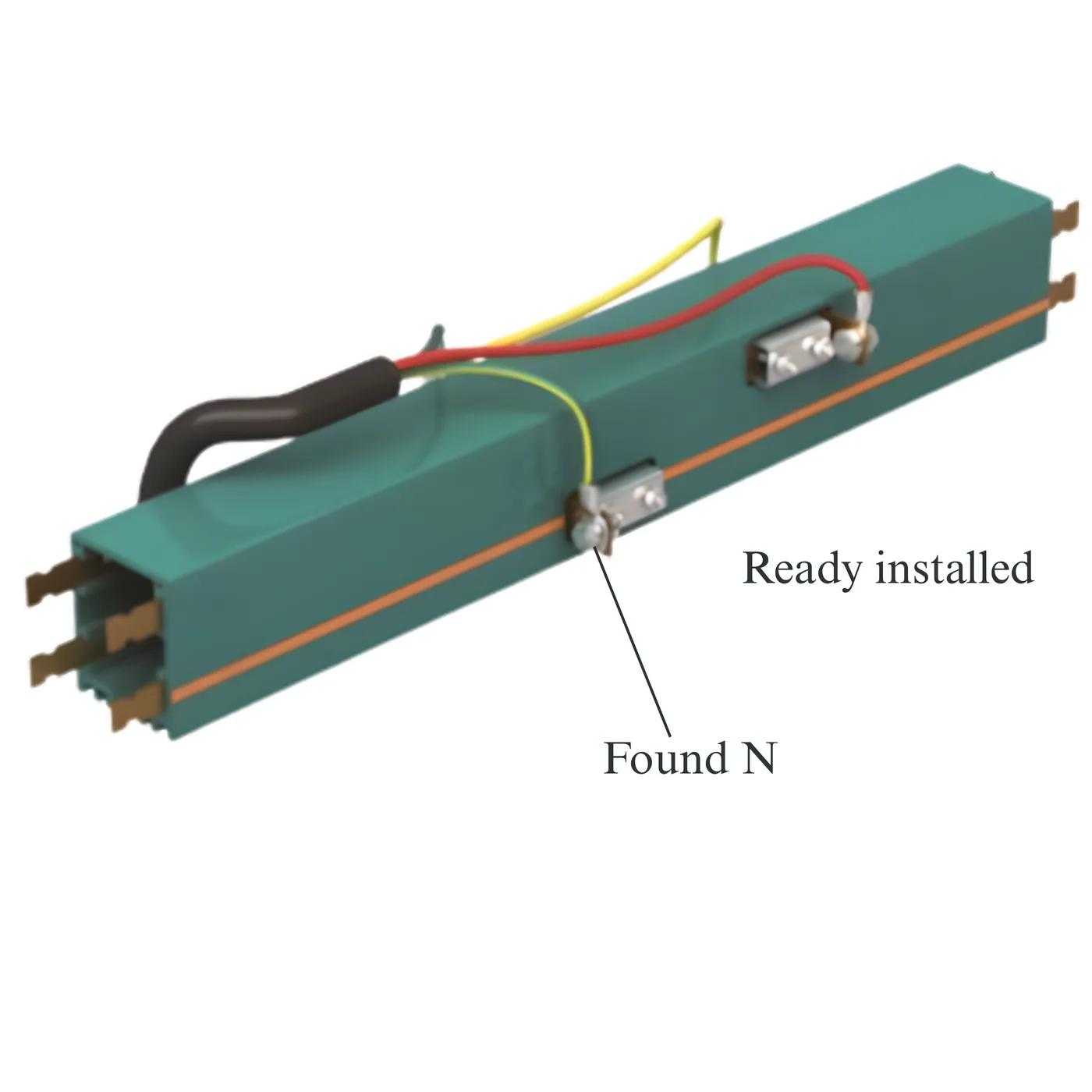

Line Feeding
การจ่ายไฟแบบตามแนวราง
- ความยาวมาตรฐานของรางไฟ (Powerail) คือ 0.5 เมตร
- สามารถสั่งผลิตความยาวอื่นได้ แต่ต้องไม่เกิน 4 เมตร
สัญลักษณ์ ×/m หมายถึงชนิดของรางไฟ เช่น 56ZG/500-4/50A หมายถึงรางไฟ 4 โพล กระแสไฟ 50 แอมป์

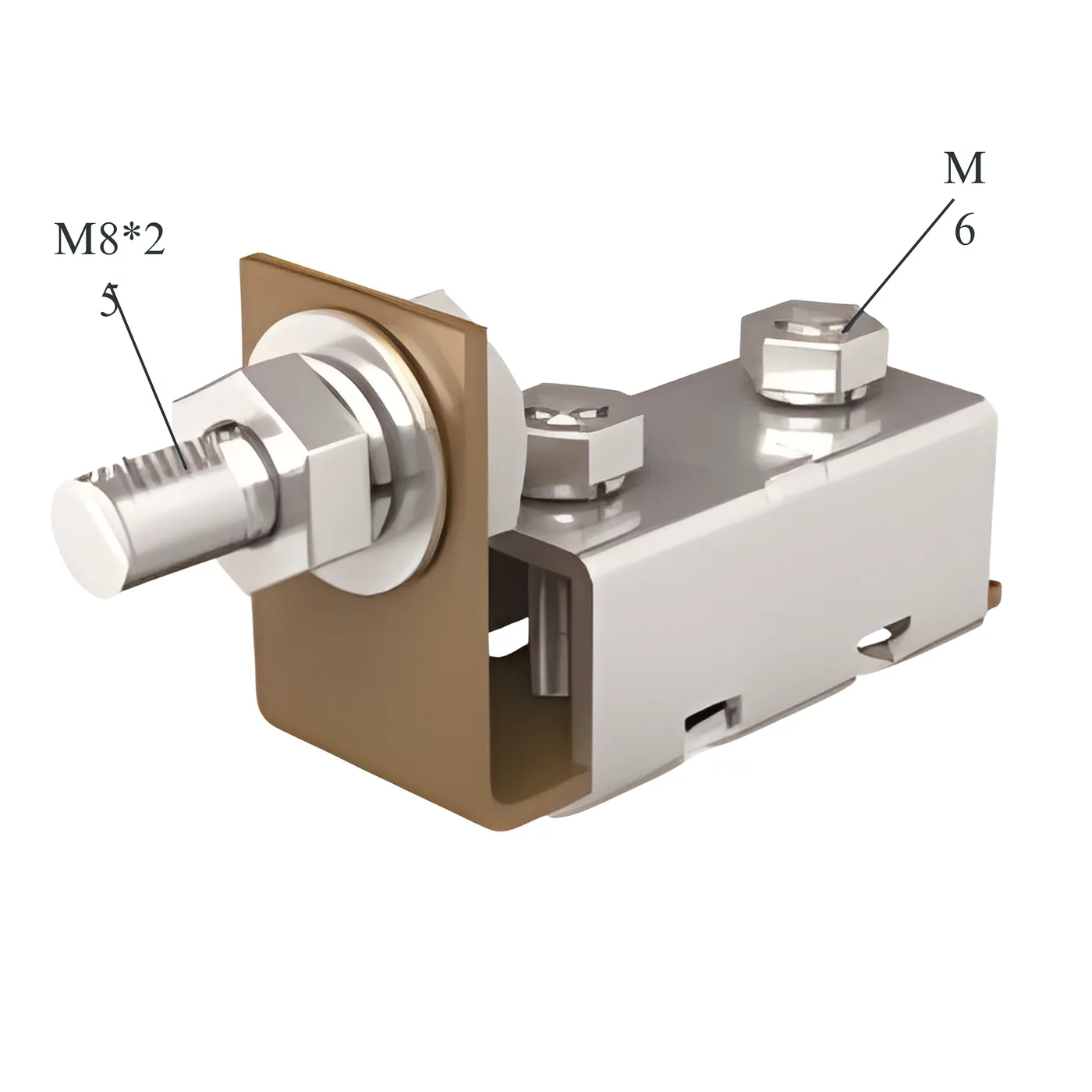

Feeding Joints
ข้อต่อชุดจ่ายไฟ
- ใช้สำหรับเชื่อมต่อชุดจ่ายไฟเข้ากับระบบราง Powerail
อุปกรณ์เสริม
LED Light · Tow Arm · Flexible TwoArm · Sealing Strip

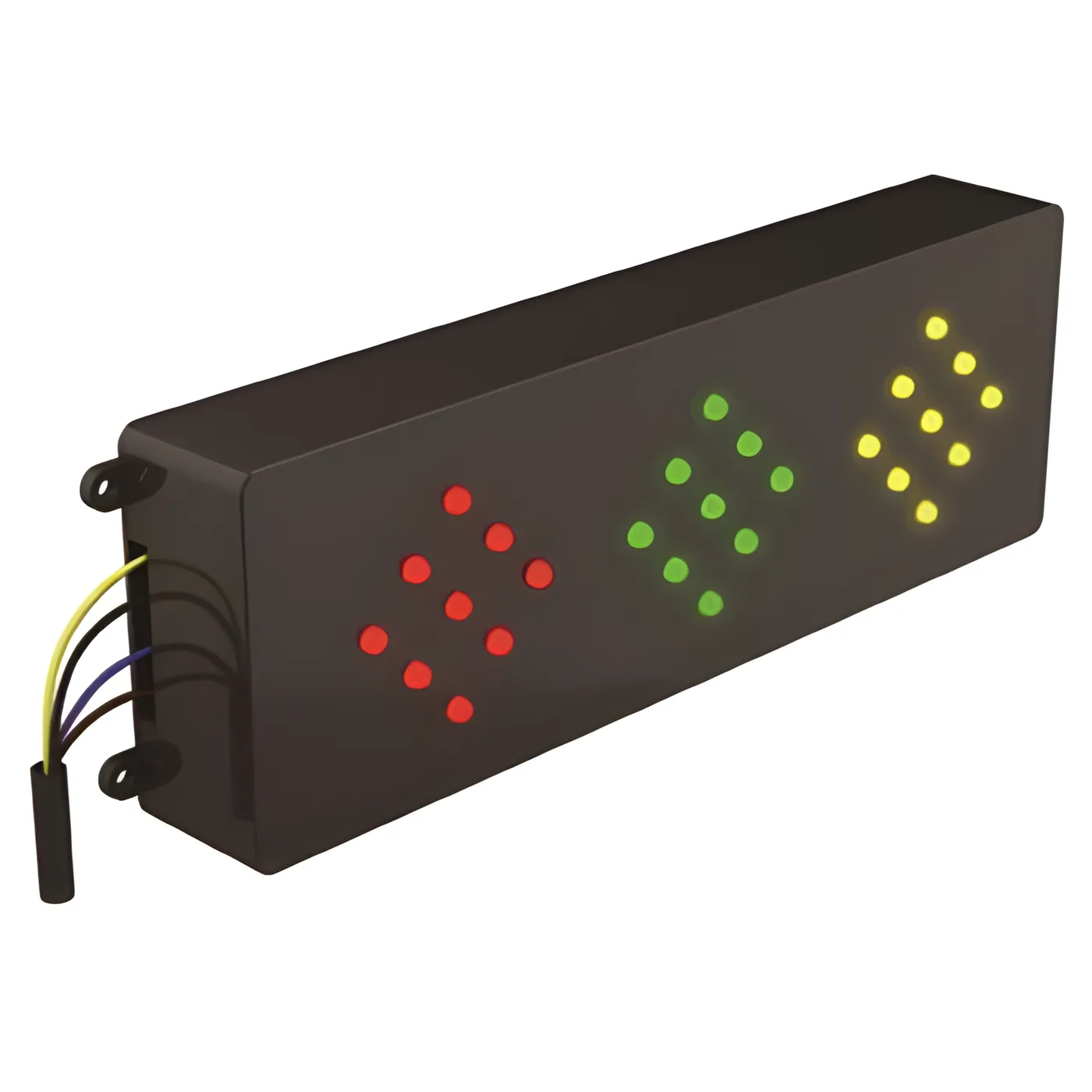

LED Light
ไฟ LED สำหรับรางไฟ
- สามารถใช้งานได้กับรางไฟทุกประเภท

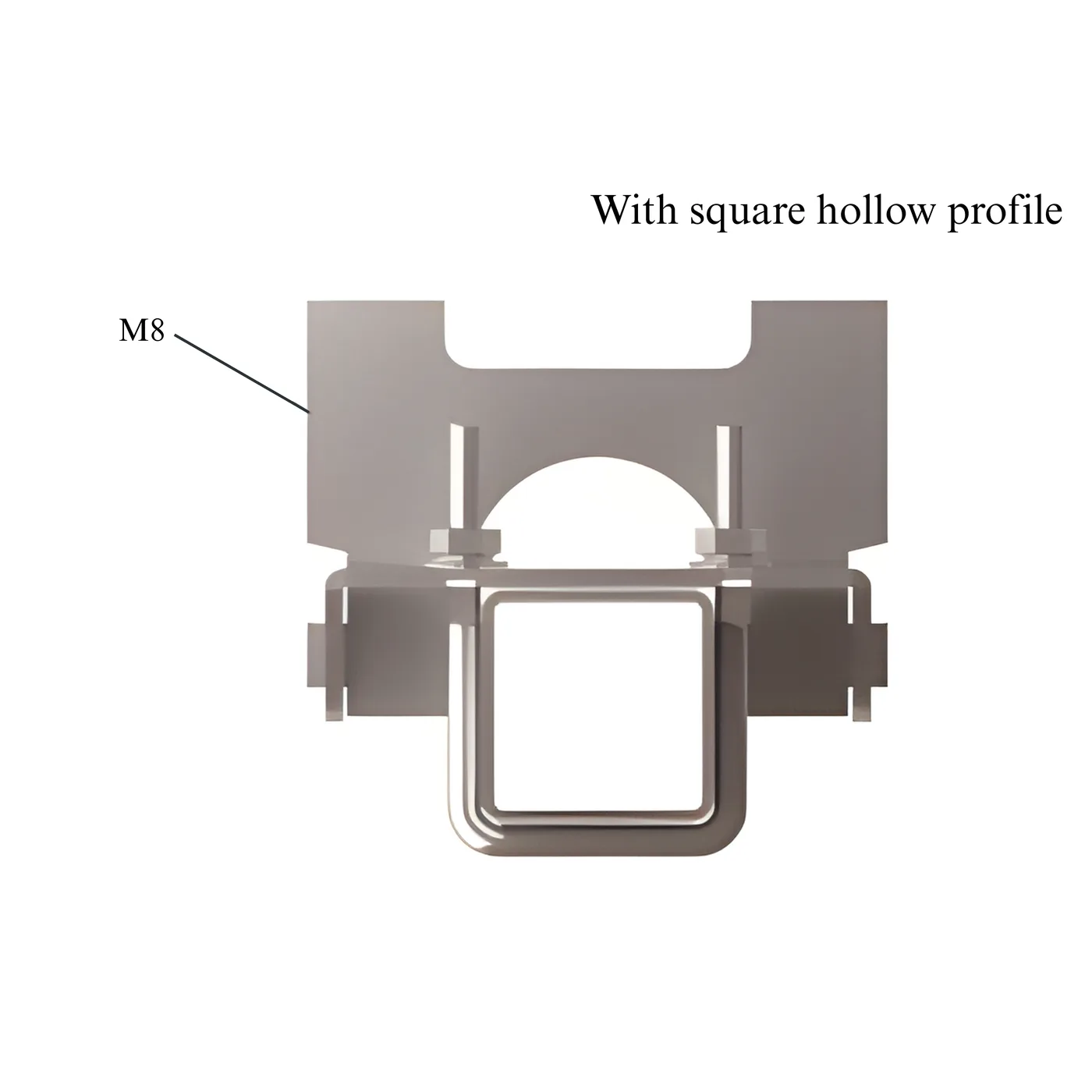

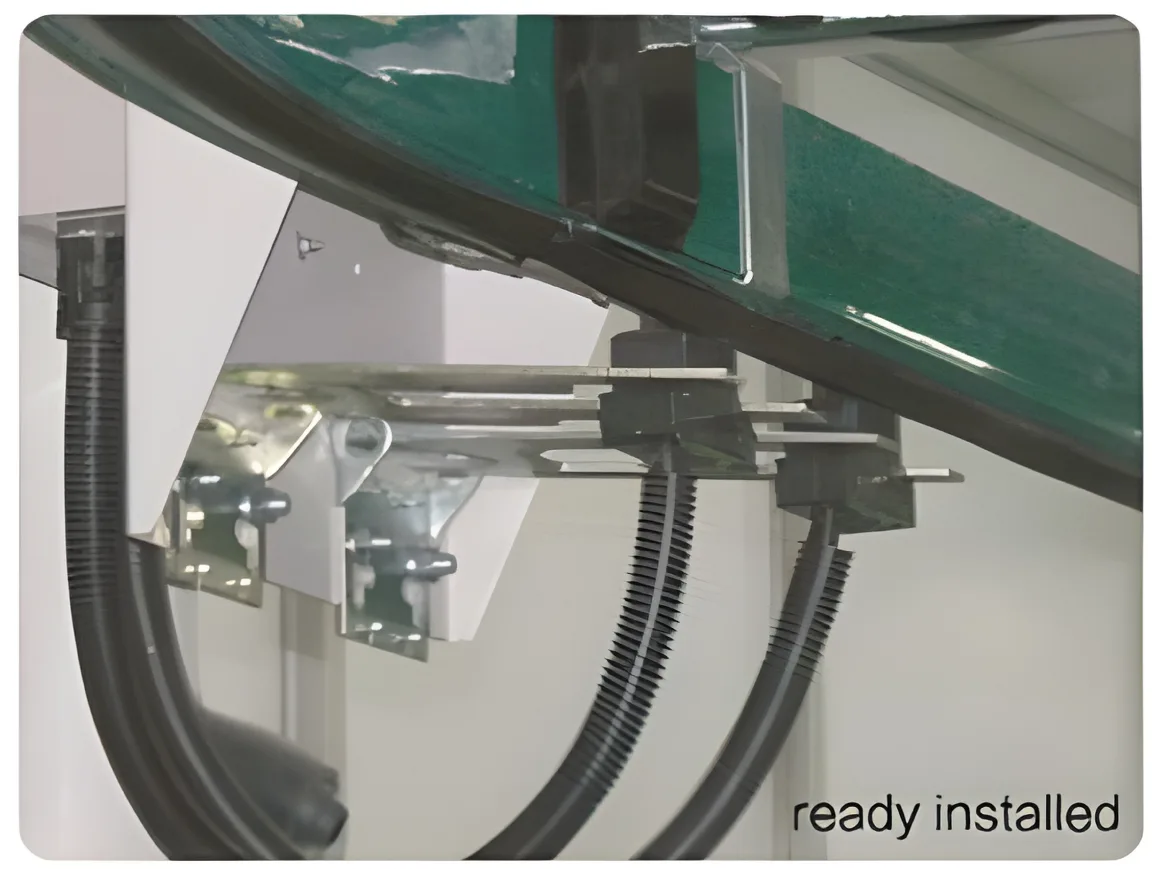

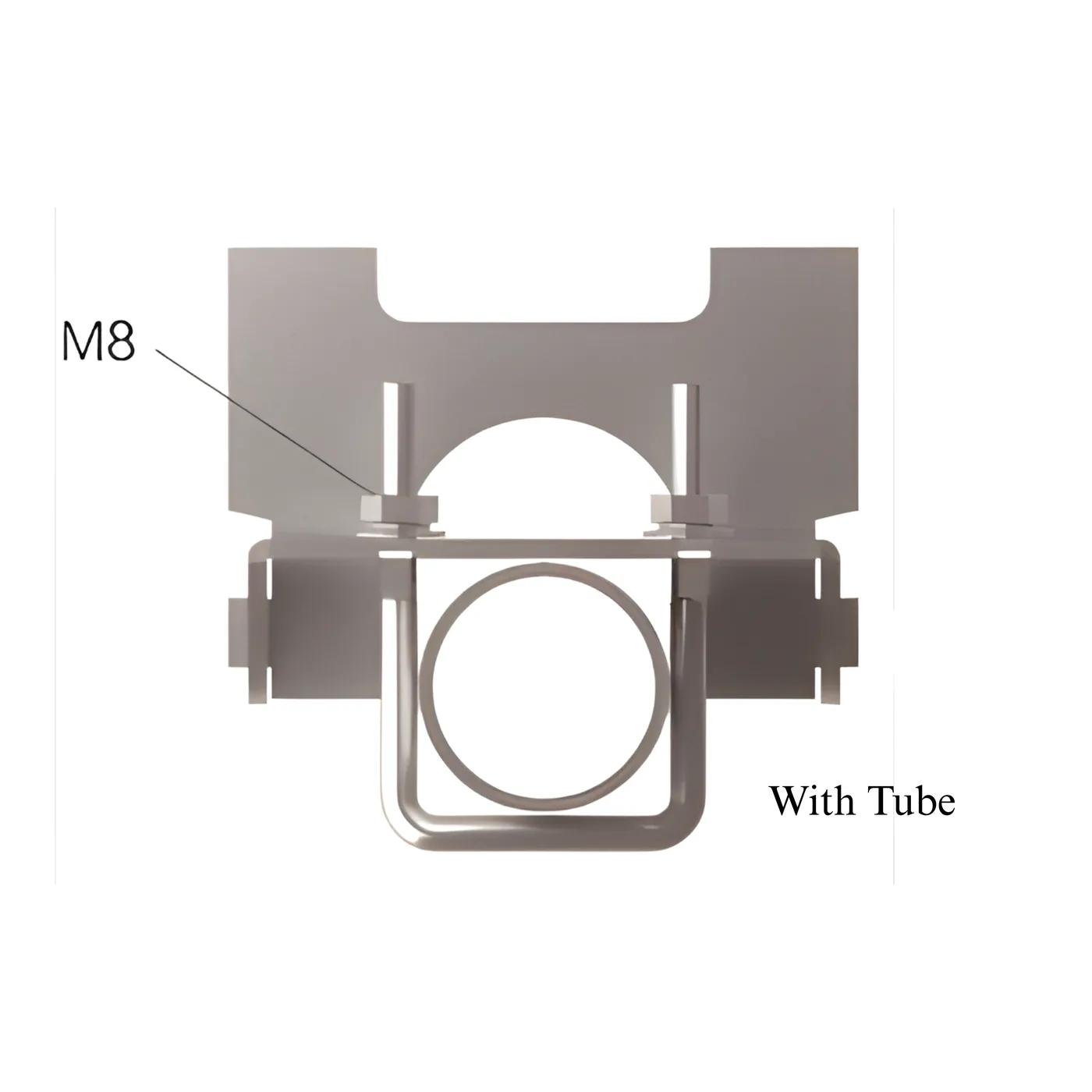

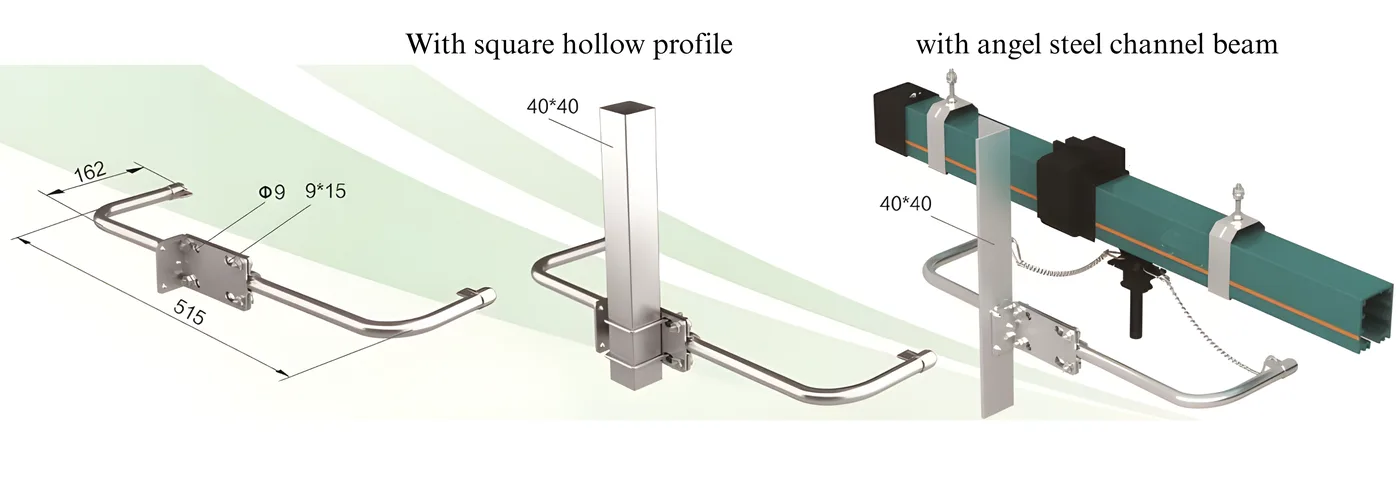

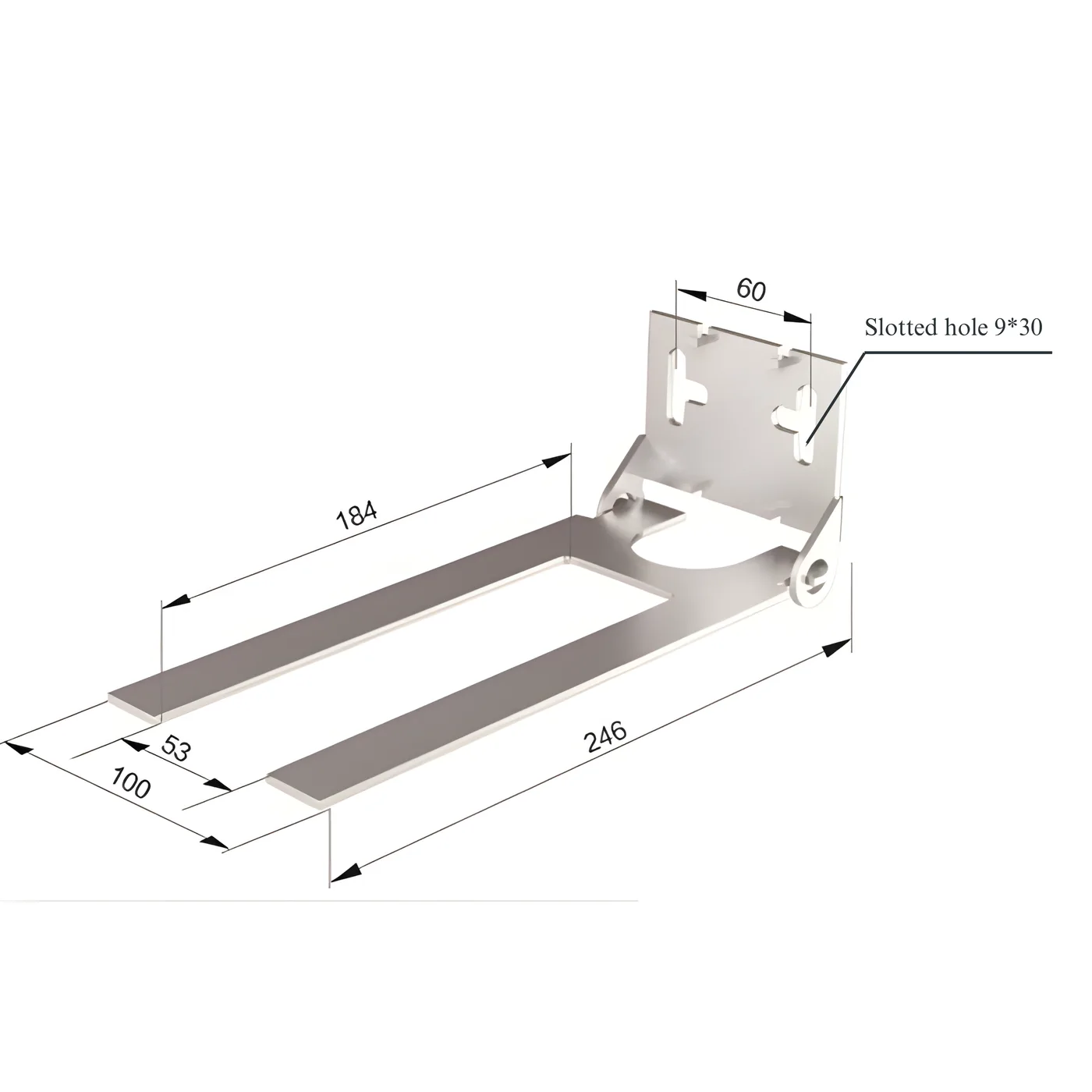

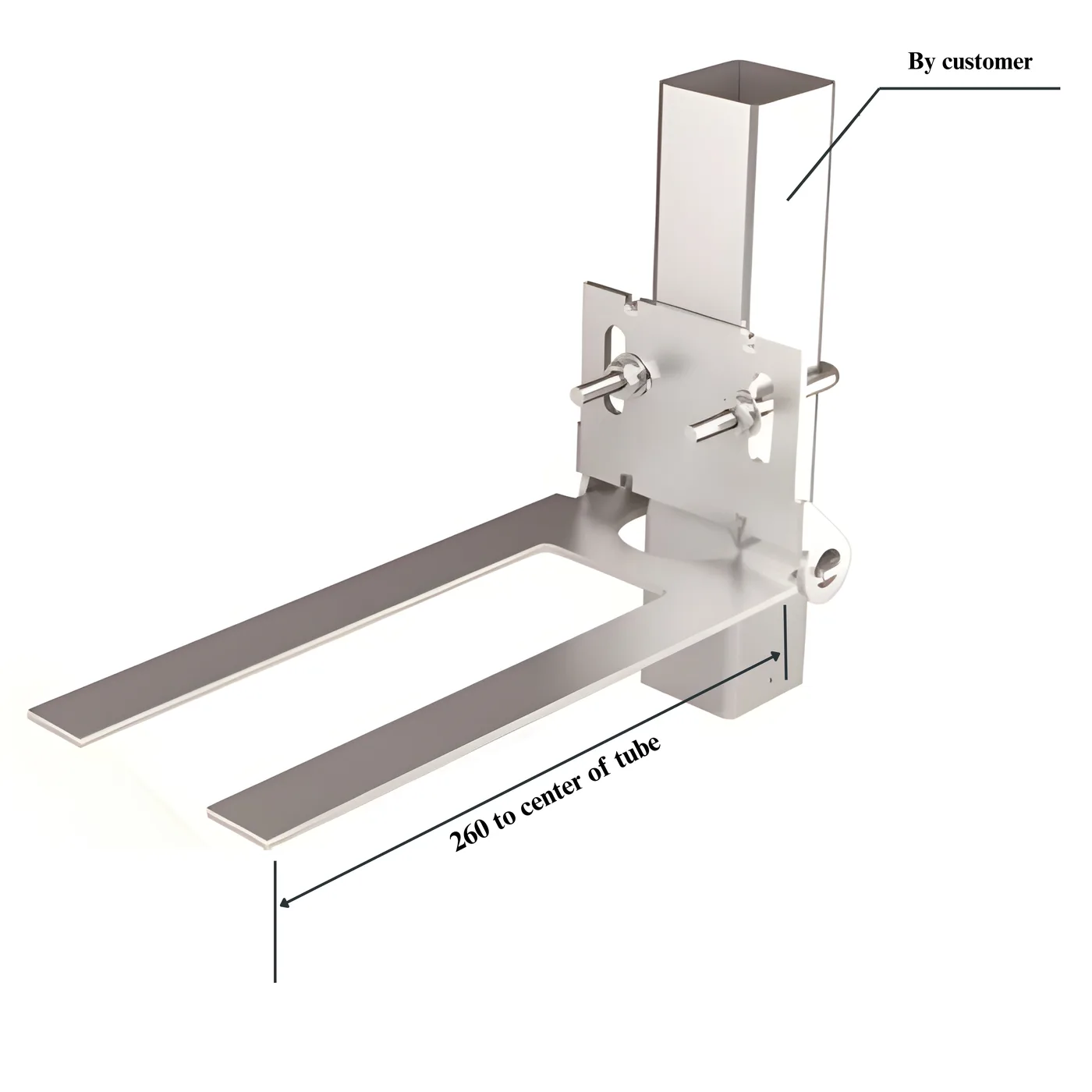

Tow Arm
แขนลากสายไฟ
- สามารถใช้ร่วมกับท่อกลม หรือเหล็กกล่องโปรไฟล์สี่เหลี่ยมได้
- รองรับทั้งแบบแขนแข็ง (Tow Arm) และแบบยืดหยุ่น (Flexible Tow Arm)

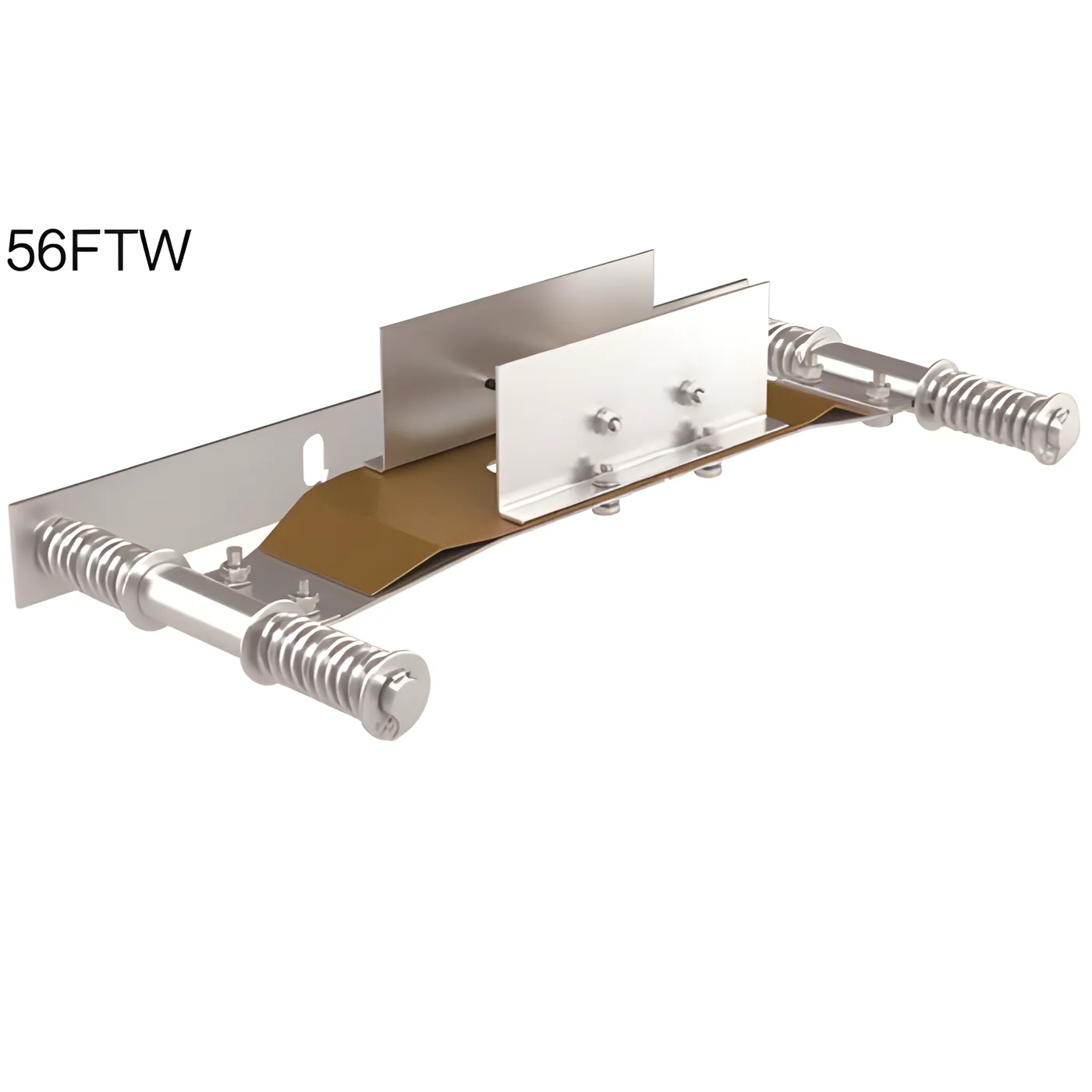

Flexible TwoArm
แขนลากแบบคู่ยืดหยุ่น
- ทางเลือกสำหรับนำทางสายเชื่อมต่อด้วยแขนยืดหยุ่นคู่ ใช้งานร่วมกับราง Powerail HFP56

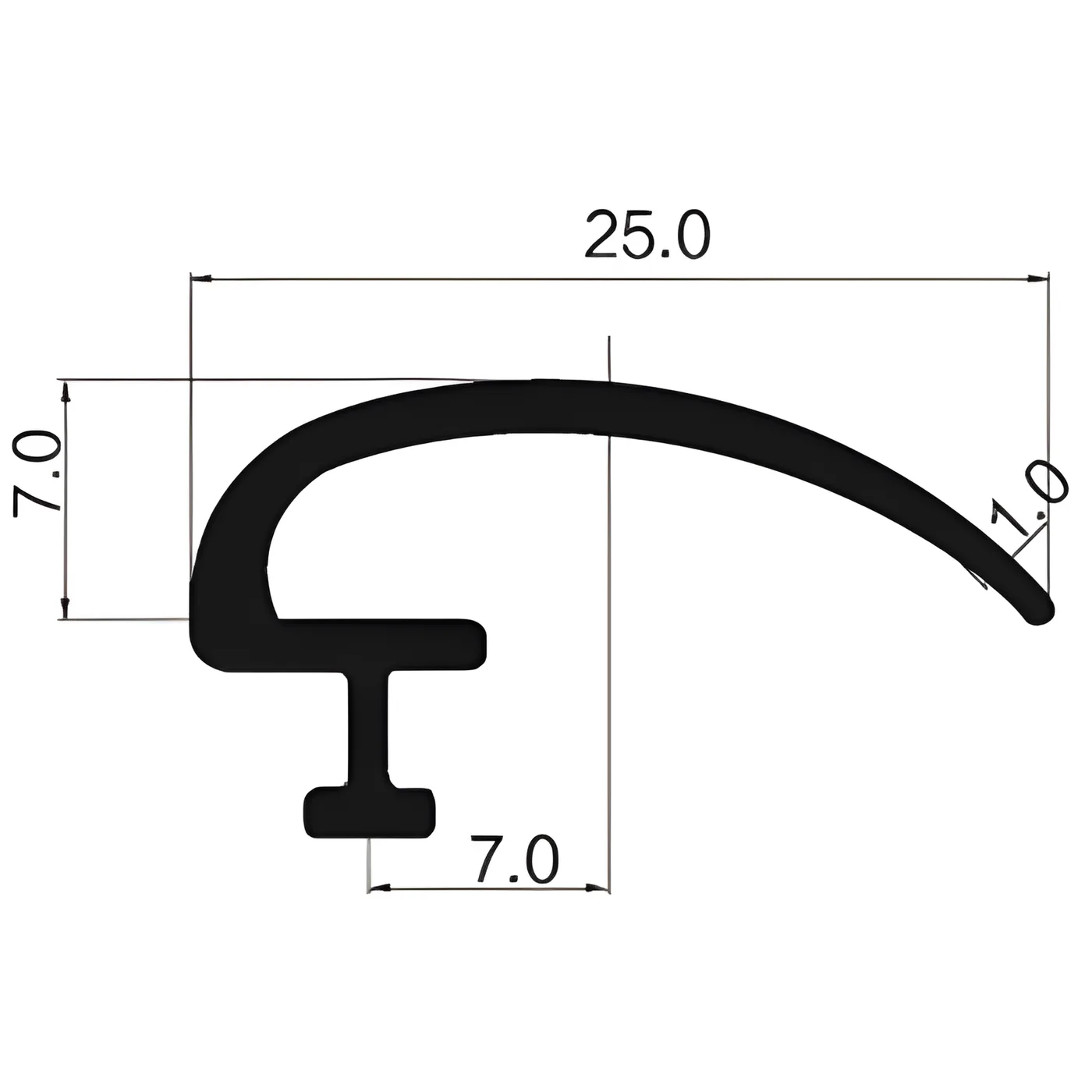

Sealing Strip
แถบซีลกันฝุ่น/ไฟ
- แถบซีล (Sealing Strip) ใช้สำหรับสภาพแวดล้อมที่มีฝุ่นหรือป้องกันไฟ
- โดยทั่วไปบรรจุ 50 เมตร ต่อหนึ่งแพ็กเกจ
Transfer & Expansion
ชุดถ่ายโอนและขยายตัว

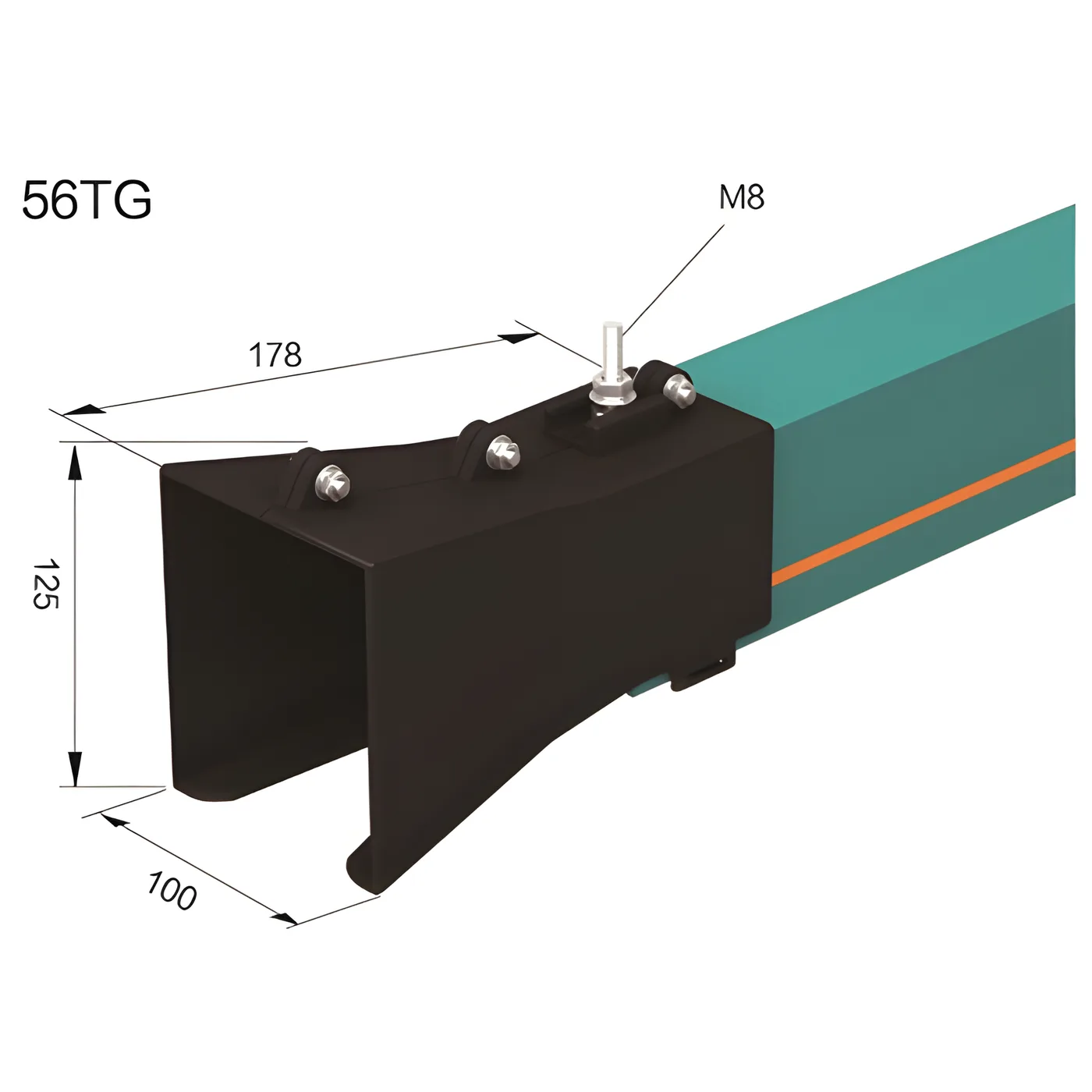

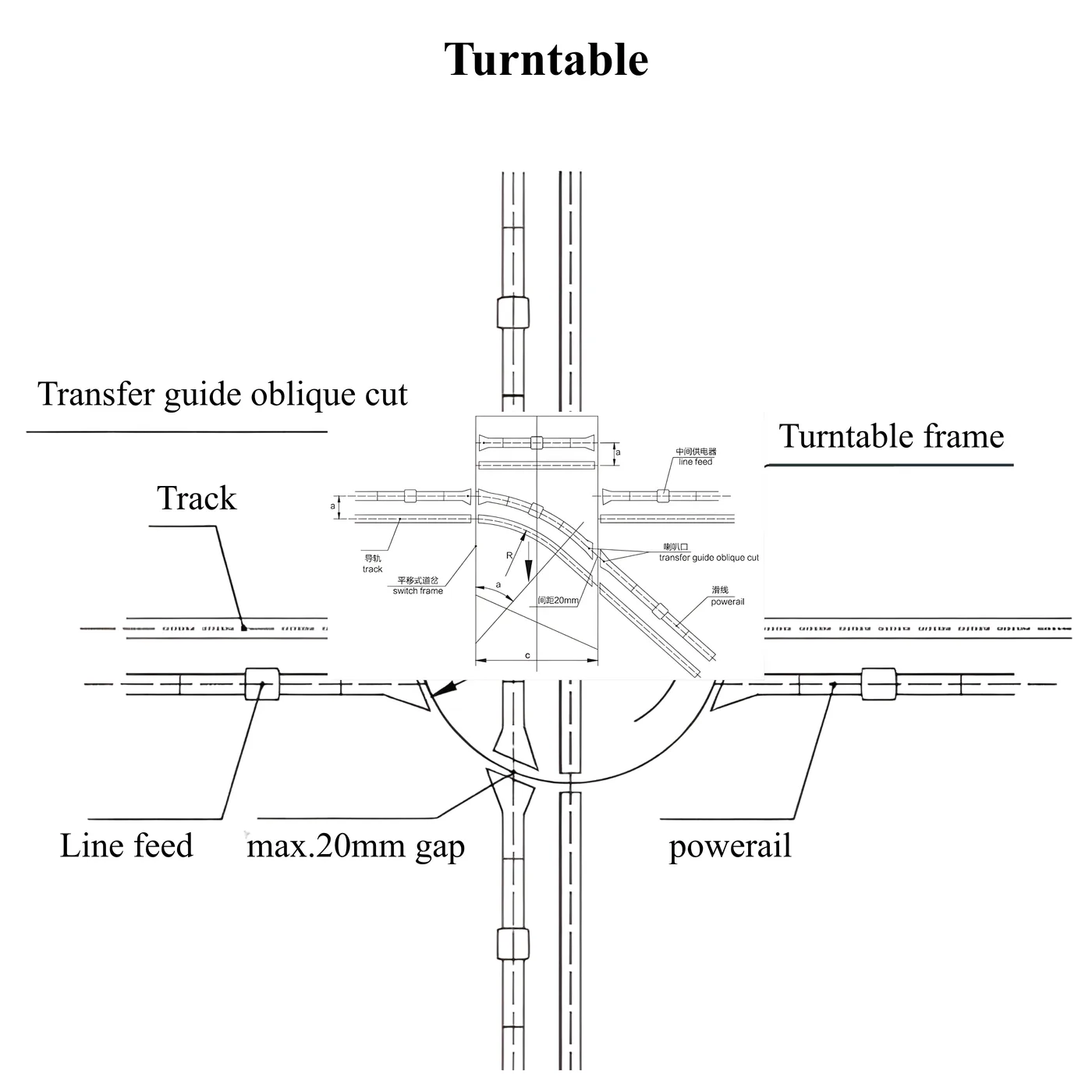

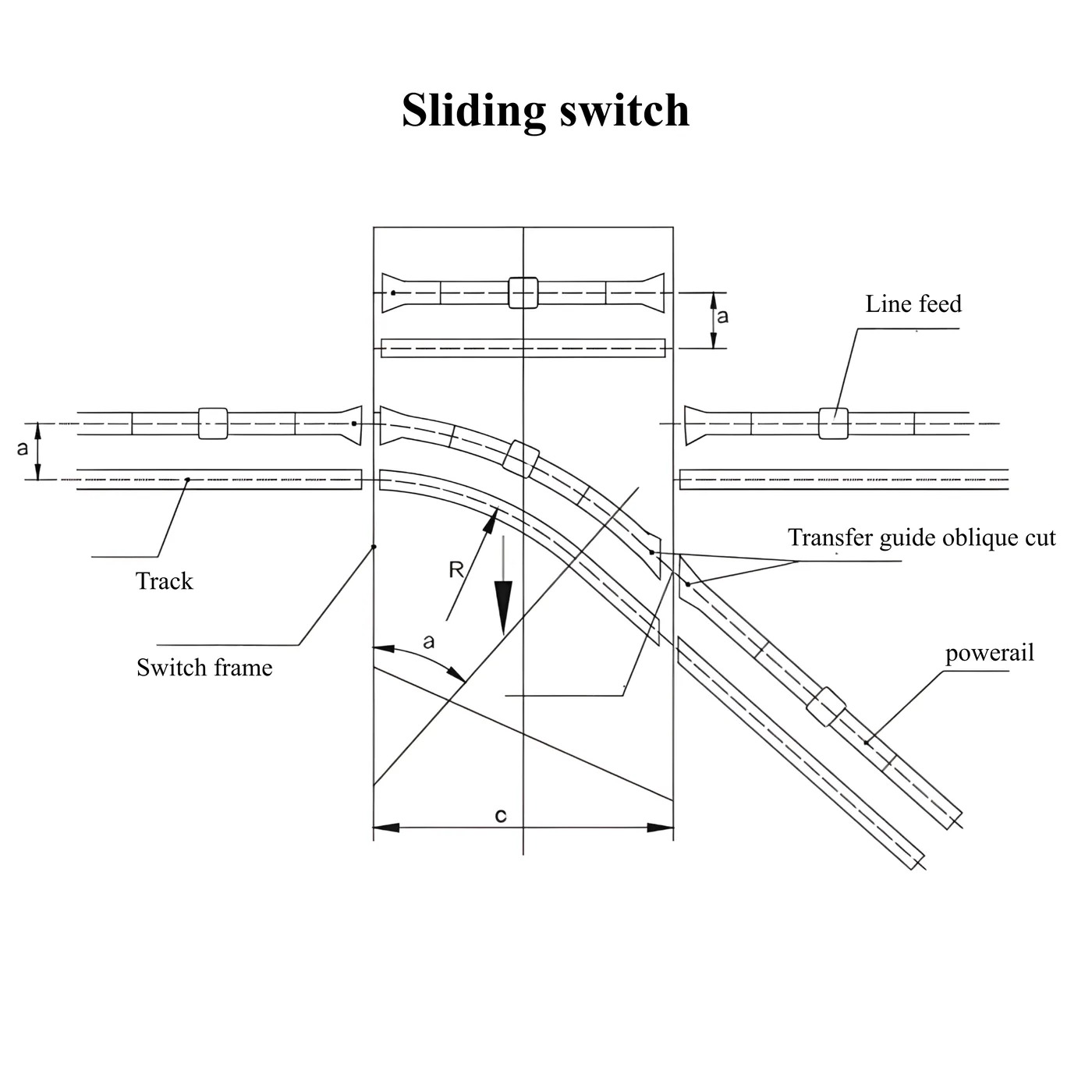

Transfer Guides
ไกด์นำทางสำหรับถ่ายโอน
- รางไฟ (Powerail) ถูกแยกออกเป็น 2 ส่วนทางไฟฟ้าโดยใช้ส่วน Telescopic โดยแต่ละส่วนต้องมีระบบจ่ายไฟแยกกัน
- ต้องติดตั้งชุดรับกระแสไฟ (Current Collector) 2 ตัว โดยเว้นระยะห่างอย่างน้อย 500 มม.
- ในกรณีที่มีการใช้พลังงานสูง ต้องพิจารณาใช้ Double Collectors จำนวน 2 ชุดตามความเหมาะสม
Expansion Section
ชุดขยายตัว
- ใช้สำหรับรองรับการขยายตัวที่แตกต่างกันระหว่างตัวนำทองแดงกับโครงสร้างเหล็กหรือคอนกรีต เมื่อมีการเปลี่ยนแปลงของอุณหภูมิ โดยไม่ทำให้การจ่ายไฟฟ้าขัดข้อง
- Expansion Joint จะถูกใช้งานเมื่อความยาวของรางไฟระหว่างจุดจ่ายไฟ โค้ง สวิตช์ หรือจุดยึดตายตัวอื่นๆ มีระยะเกิน 20 เมตร
- ขนาดช่องว่าง "a" ขึ้นอยู่กับอุณหภูมิแวดล้อมในขณะติดตั้ง
ตัวอย่าง:
T = 20°C (+10°C / +30°C)
T = 30°C (−10°C / +20°C)
T = 20°C (+10°C / +30°C)
T = 30°C (−10°C / +20°C)

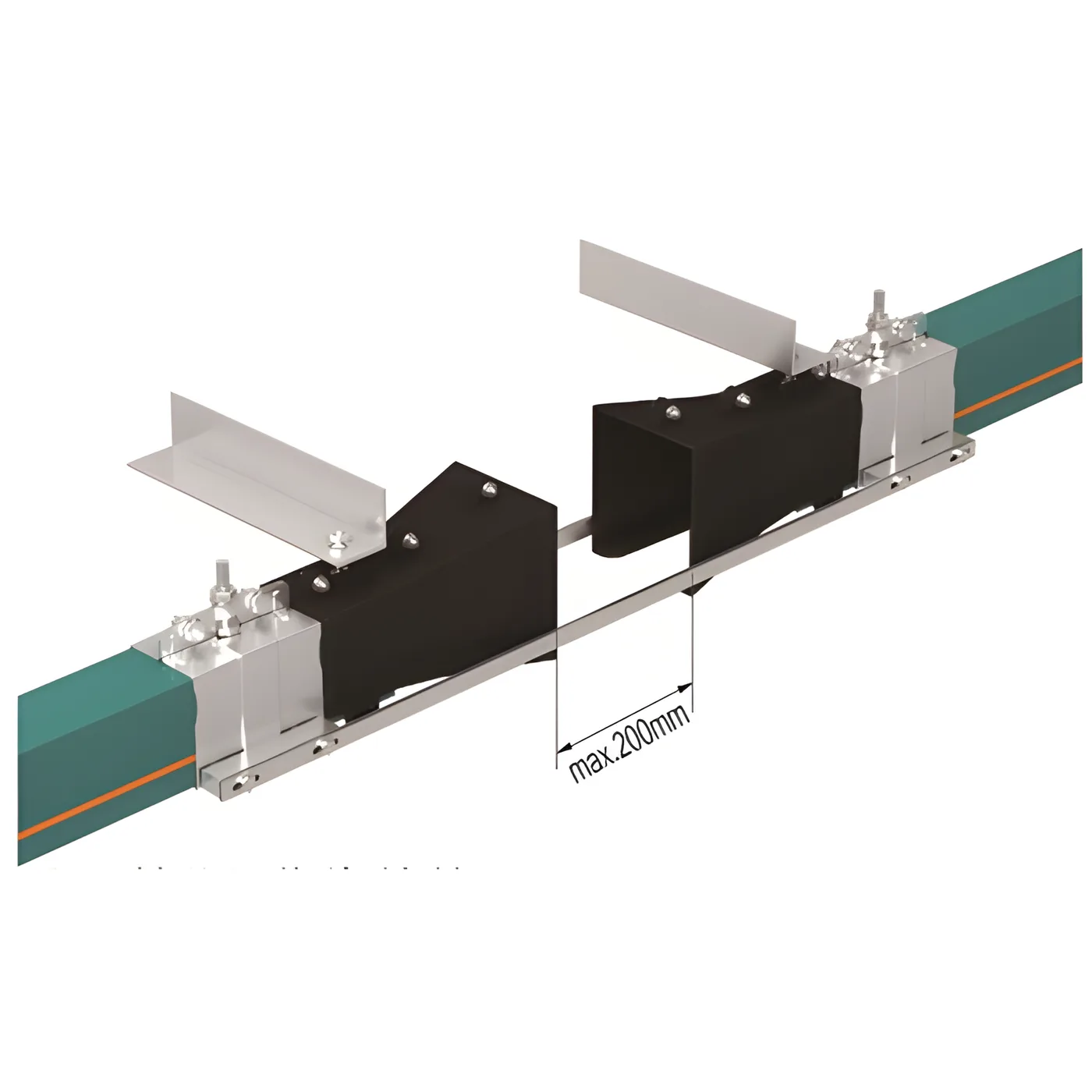

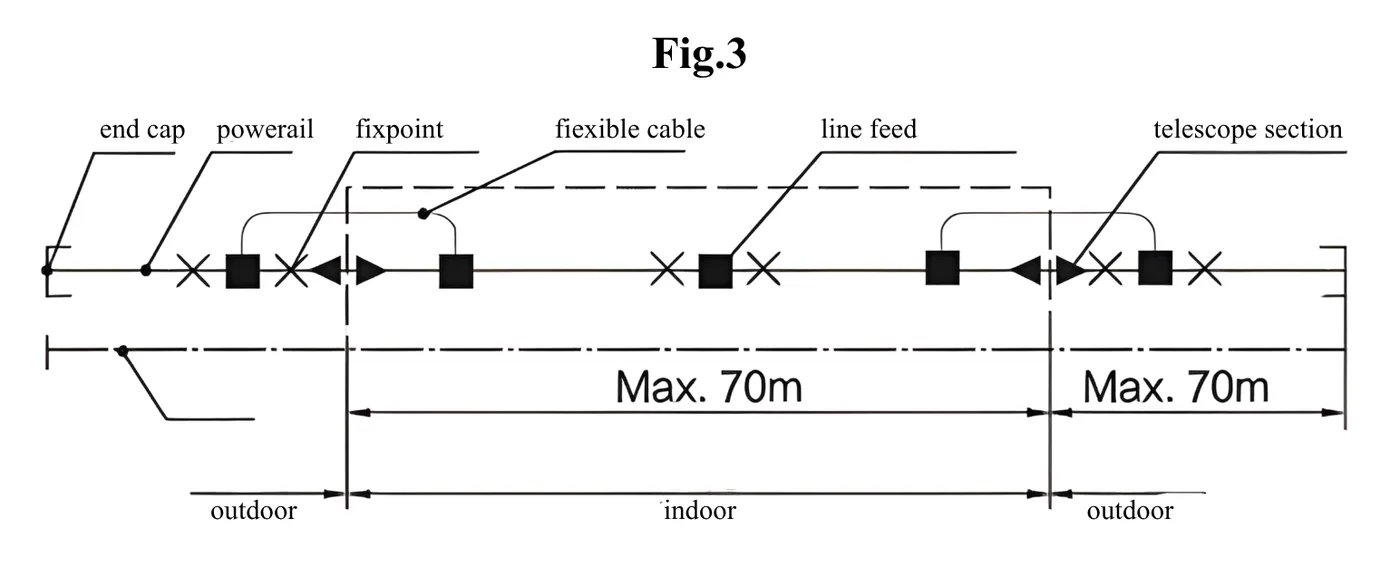

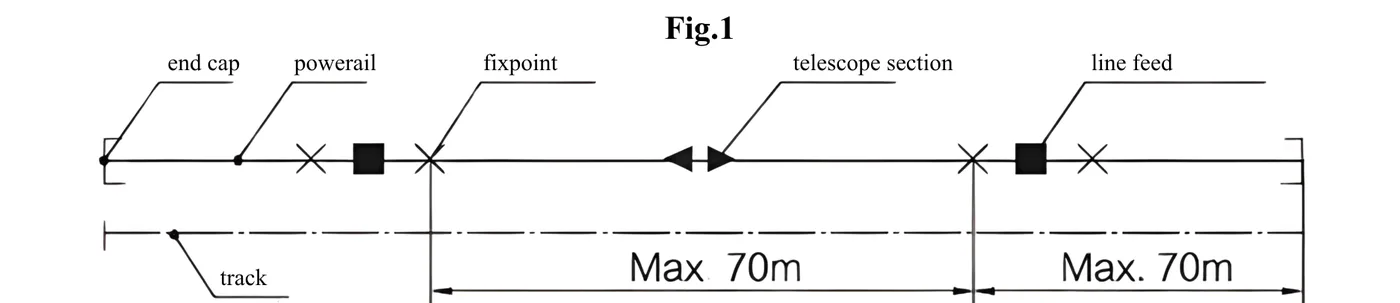

Telescopic Sections
ชุดยืด–หด (ชุด Telescope)
- ติดตั้งบนรางไฟ Powerail ขนาด 1 เมตร ทำหน้าที่รองรับการยืด–หดตัวจากการเปลี่ยนแปลงของอุณหภูมิ
- ประกอบด้วย Transfer Guides 2 ชิ้น — โปรไฟล์เชื่อมต่อทำหน้าที่เป็นรางวิ่งและรางนำทาง
- รางไฟจะถูกแยกทางไฟฟ้าออกจากกัน (Electrically separated)

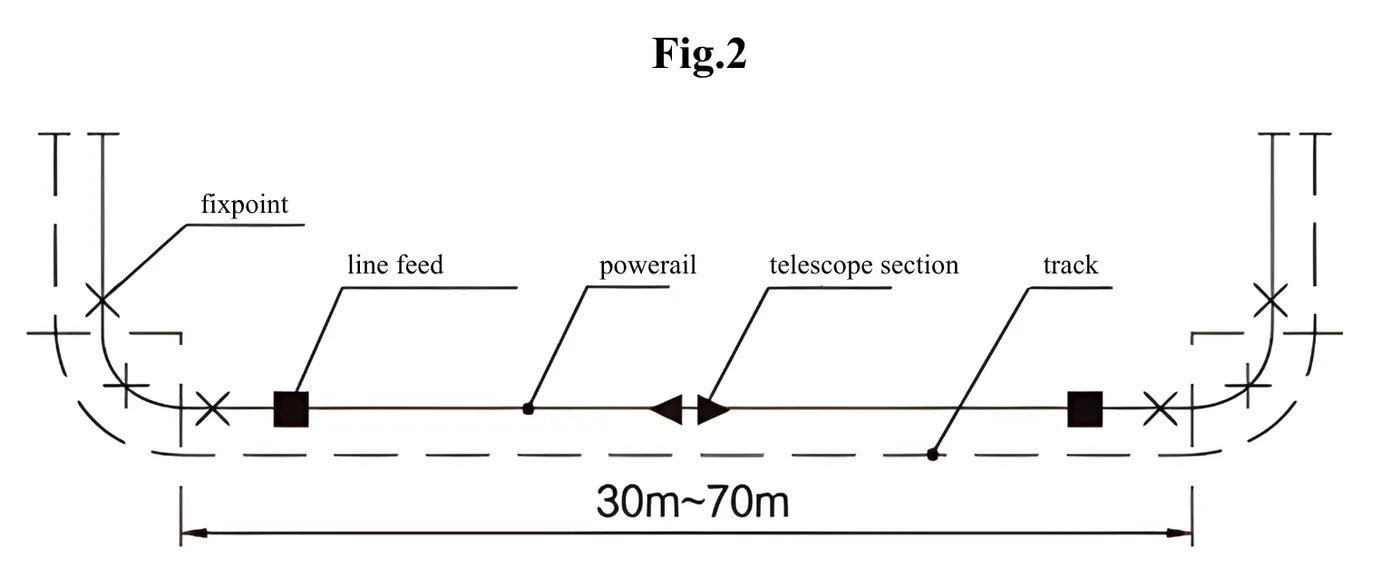

กรณีที่ใช้ชุด Telescopic Section:
- 1. รางไฟยาวเกิน 150 เมตร — ระยะสูงสุดระหว่างจุดยึดตายตัว 2 จุด (โดยมีชุด Telescopic กลาง) คือ 70 เมตร
- 2. การพารางไฟจากภายในออกสู่ภายนอกอาคาร เพื่อป้องกันน้ำแข็งเกาะและการควบแน่น
- 3. ความยาวรางไฟระหว่างโค้งสองจุดมากกว่า 20 เมตร
ตัวอย่างช่องว่าง "×" (สำหรับราง 70 เมตร):
T = 28°C | ช่วงอุณหภูมิ −20°C ถึง +56°C | × = 75 mm
T = 28°C | ช่วงอุณหภูมิ −20°C ถึง +56°C | × = 75 mm
การติดตั้งและการจ่ายไฟ:
- ชุด Telescopic Section ต้องติดตั้งอยู่กึ่งกลางระหว่าง Fixpoint Hanger สองจุด พร้อม Sliding Hanger ตามคู่มือ
- แต่ละส่วนต้องมีระบบจ่ายไฟแยกกัน — กรณีพาสายออกนอกอาคาร สามารถจ่ายไฟหลักจากในอาคารได้
- ต้องติดตั้ง Current Collector 2 ตัว ห่างกันอย่างน้อย 500 มม. และใช้ Flexible Tow Arm
Special Components & บำรุงรักษา
ส่วนประกอบพิเศษ · Maintenance · Installation
Special Components
อุปกรณ์ประกอบเสริม

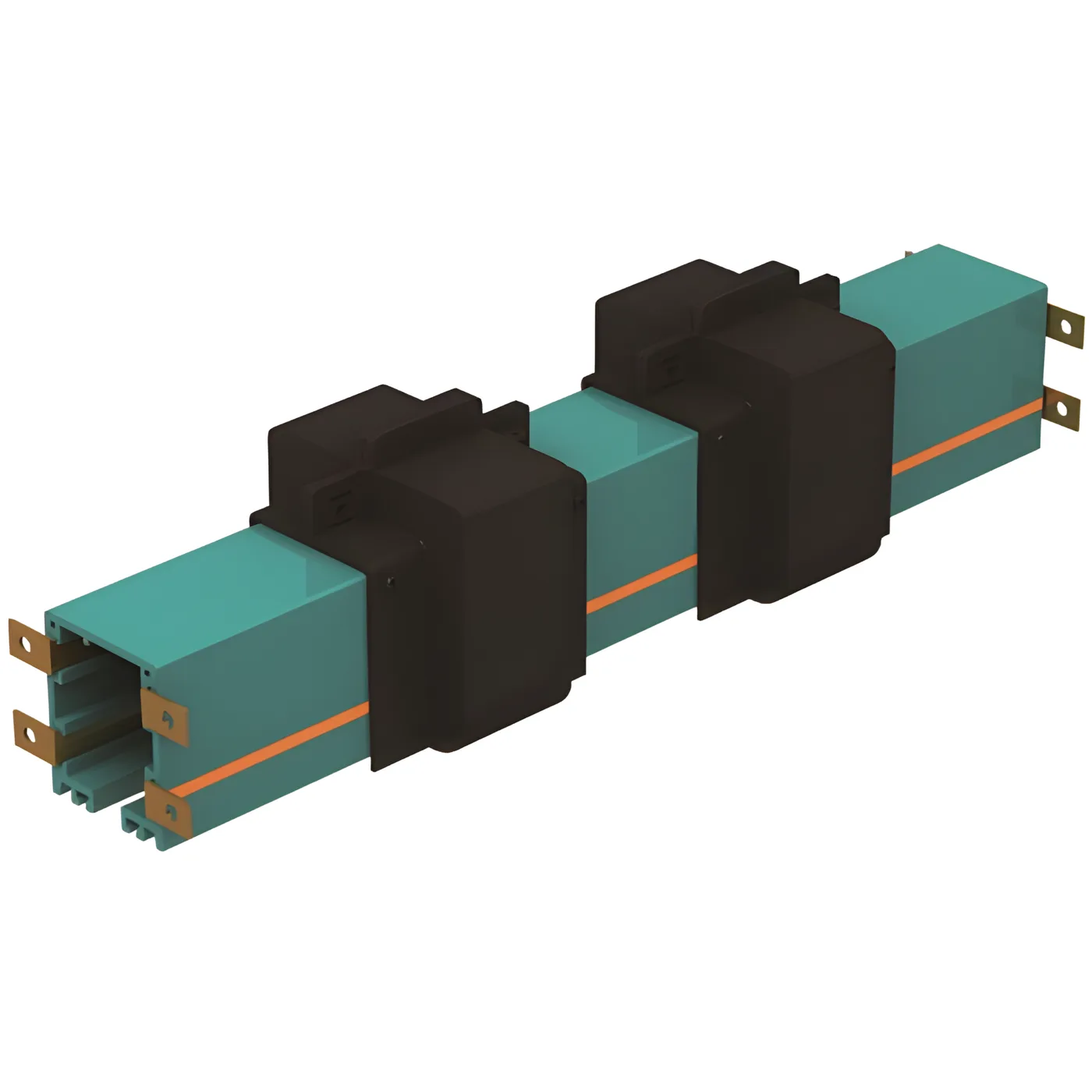

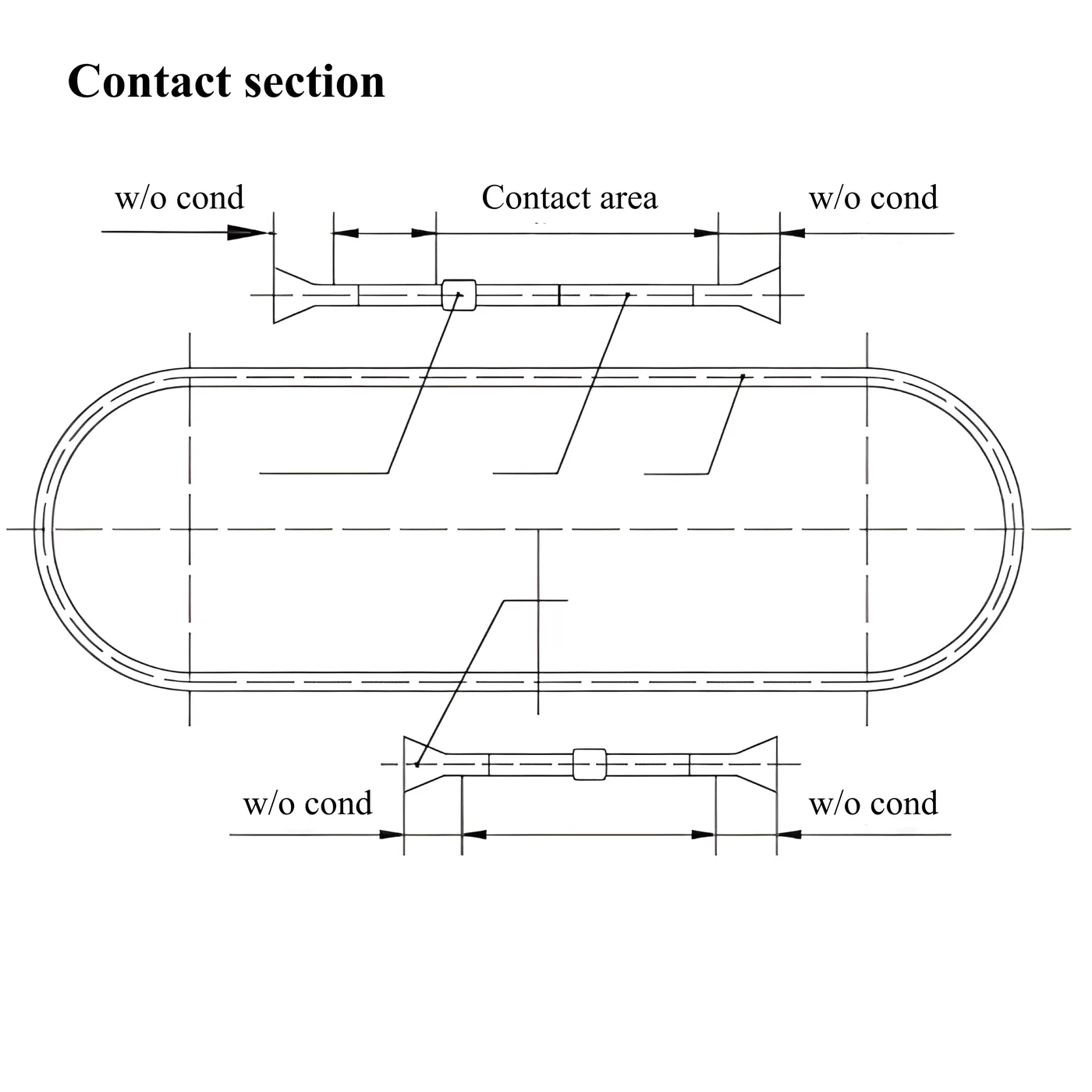

Conductor dead section — ส่วนแยกไฟฟ้าของตัวนำ
- ใช้ร่วมกับข้อต่อแบบงอ
- ชิ้นส่วนฉนวนขนาด 3–5 มม.
- ชุดส่วนแยกไฟฟ้าได้รับการประกอบสำเร็จรูปมาจากโรงงานเรียบร้อยแล้ว
โปรดปรึกษาเจ้าหน้าที่เทคนิคเพื่อกำหนดจุดแยกตัวนำให้เหมาะสม

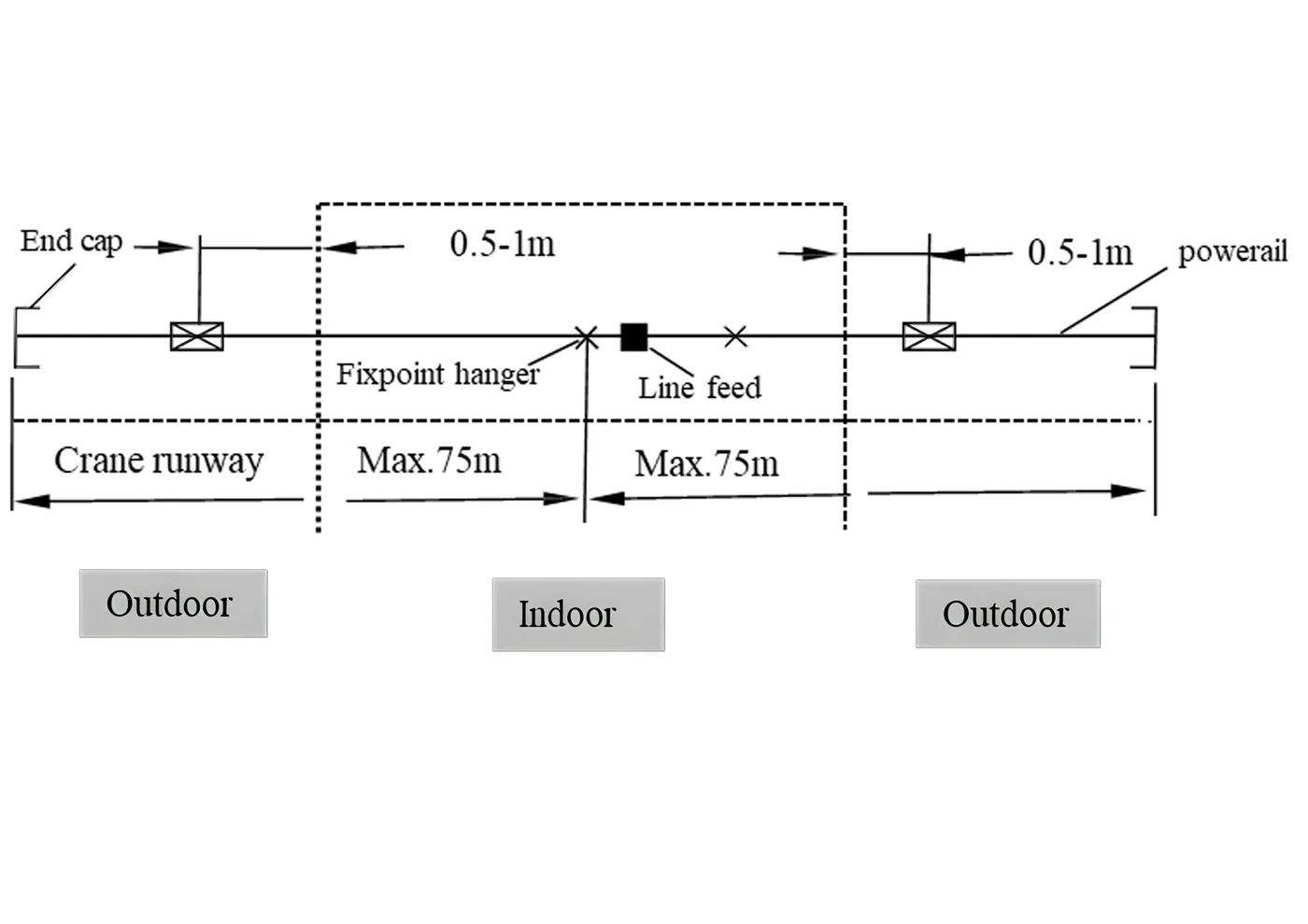

Anti-condensation section — ชุดกันหยดน้ำ
- ข้อต่อพิเศษยึดด้วยสลักเกลียวทั้งสองด้าน
- สำหรับตำแหน่งที่รางตัดผ่านระหว่างในอาคารและนอกอาคาร
- ให้อากาศอุ่นระบายออก — ลดการกักเก็บความชื้น
- ไม่ขัดจังหวะกระแสต่อเนื่องของตัวนำ
- ติดตั้งใกล้จุดต่อใน/นอกอาคาร (แนะนำ 0.5–1 ม.)
Maintenance
การบำรุงรักษา
หลังการติดตั้ง
- เมื่อขันนอตยึดแน่นแล้ว ต้องตรวจสอบให้ Sliding Hangers อยู่ในแนวตั้งฉาก เพื่อให้รางสามารถขยับตัวได้อิสระ
- ตัวรางต้องติดตั้งเป็นเส้นตรงและขนานไปกับแนวรางวิ่งของเครื่องจักรอย่างแม่นยำ
ก่อนเริ่มใช้งาน
- ตรวจสอบความคล่องตัวของชุดรถรับกระแสไฟ (Current Collector Trolleys)
- ต้องไม่มีแรงต้านจากช่องรางแคบเกินไป หรือแรงดึงรั้งจากสายไฟที่เชื่อมต่ออยู่
การบำรุงรักษาระยะยาว
- ทุก 3–12 เดือน (ขึ้นอยู่กับความถี่และระยะทางในการใช้งาน)
- ตรวจสอบการสึกหรอของแปรงถ่าน (Carbon Brushes) และส่วนประกอบเชิงกลต่างๆ
- หากพบความชำรุดเสียหายให้ดำเนินการเปลี่ยนใหม่ทันที

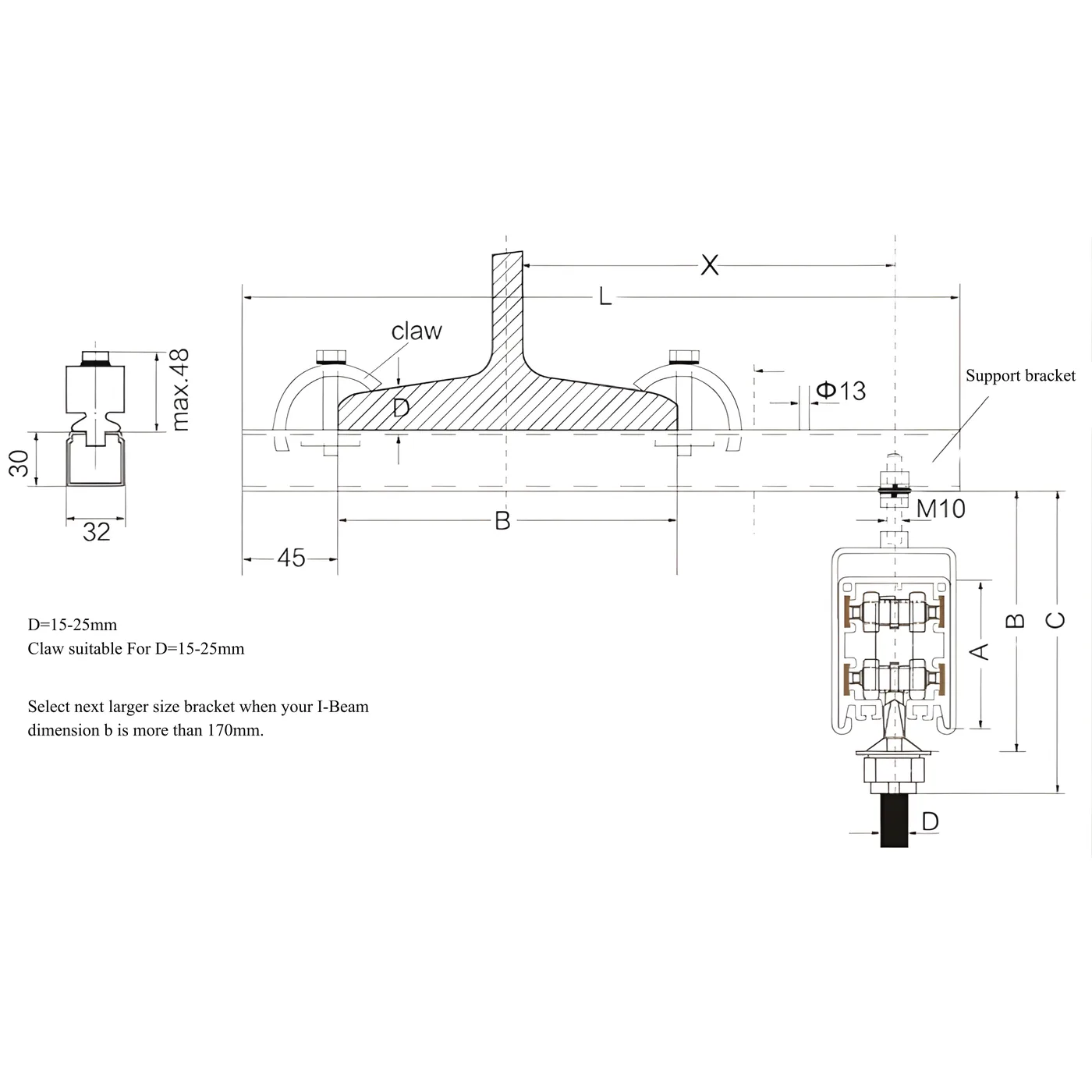

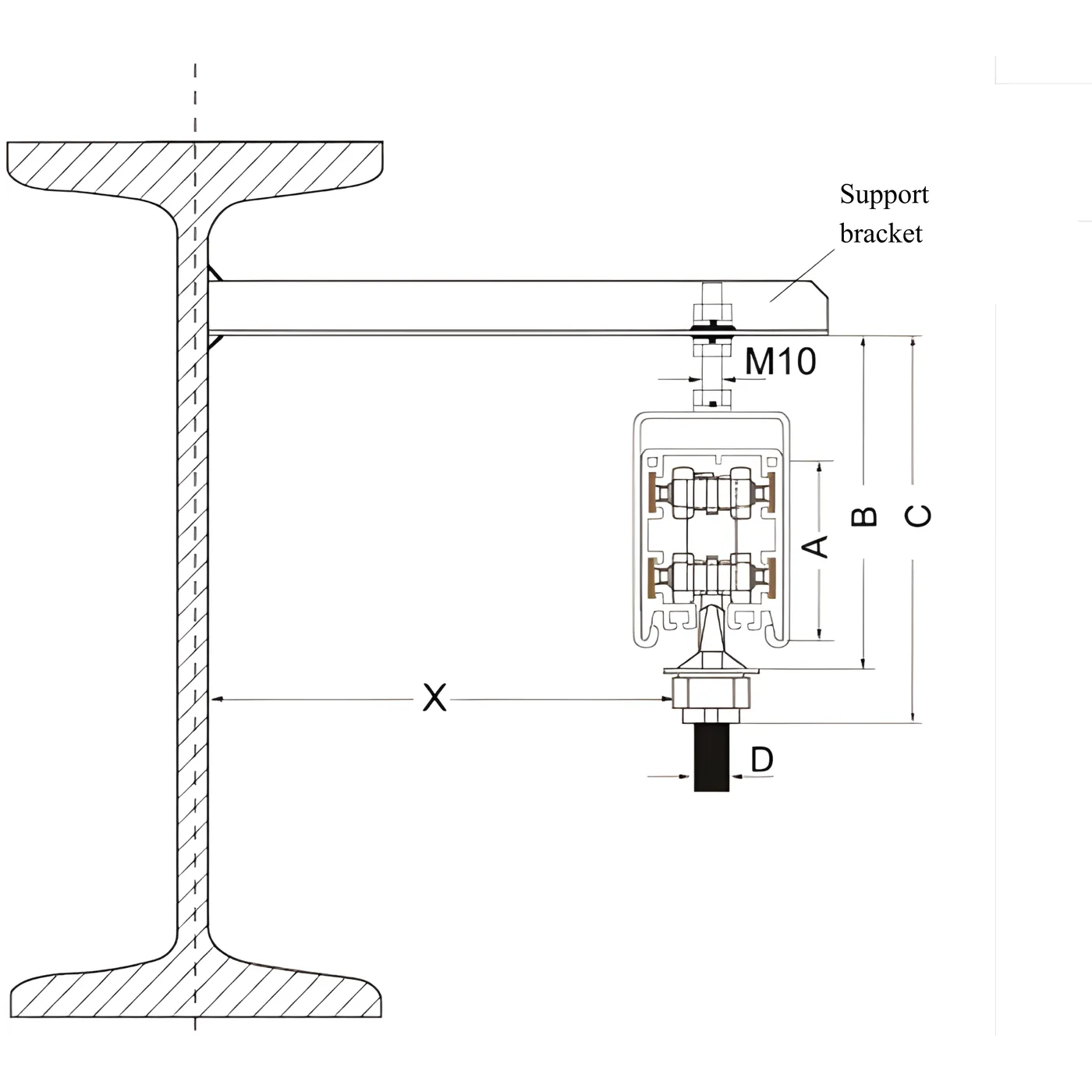

Mounting with I-Beam
การติดตั้งกับคาน I-Beam
- พร้อมติดตั้งบนขายึดรางซี (C-Track) สำหรับแบบแยกส่วน
- พร้อมติดตั้งบนขายึดเหล็กฉาก (Angle Steel Bracket) สำหรับงานเชื่อมยึดติด
