ข้อมูลทั่วไป
General Information
POWERAIL HFP52 คือระบบรางจ่ายไฟฟ้าแบบปิด (Enclosed Conductor Rail System) ที่ออกแบบมาเพื่อความปลอดภัยสูง รองรับกระแสไฟฟ้าตั้งแต่ 25A ถึง 120A และรองรับจำนวนโพล 4, 5, 6 หรือ 7 โพล
ความกว้างของแถบทองแดง 12.5 มม. — ความยาวมาตรฐาน 4 เมตร (สั่งผลิตได้สูงสุด 6 เมตร)
ระยะห่างจุดรองรับแนวตรง 1.2 เมตร
รัศมีโค้งขั้นต่ำ R ≥ 1.5 เมตร
การใช้งานบนรางโค้ง ใช้ได้เฉพาะรางไฟ 4 โพลเท่านั้น

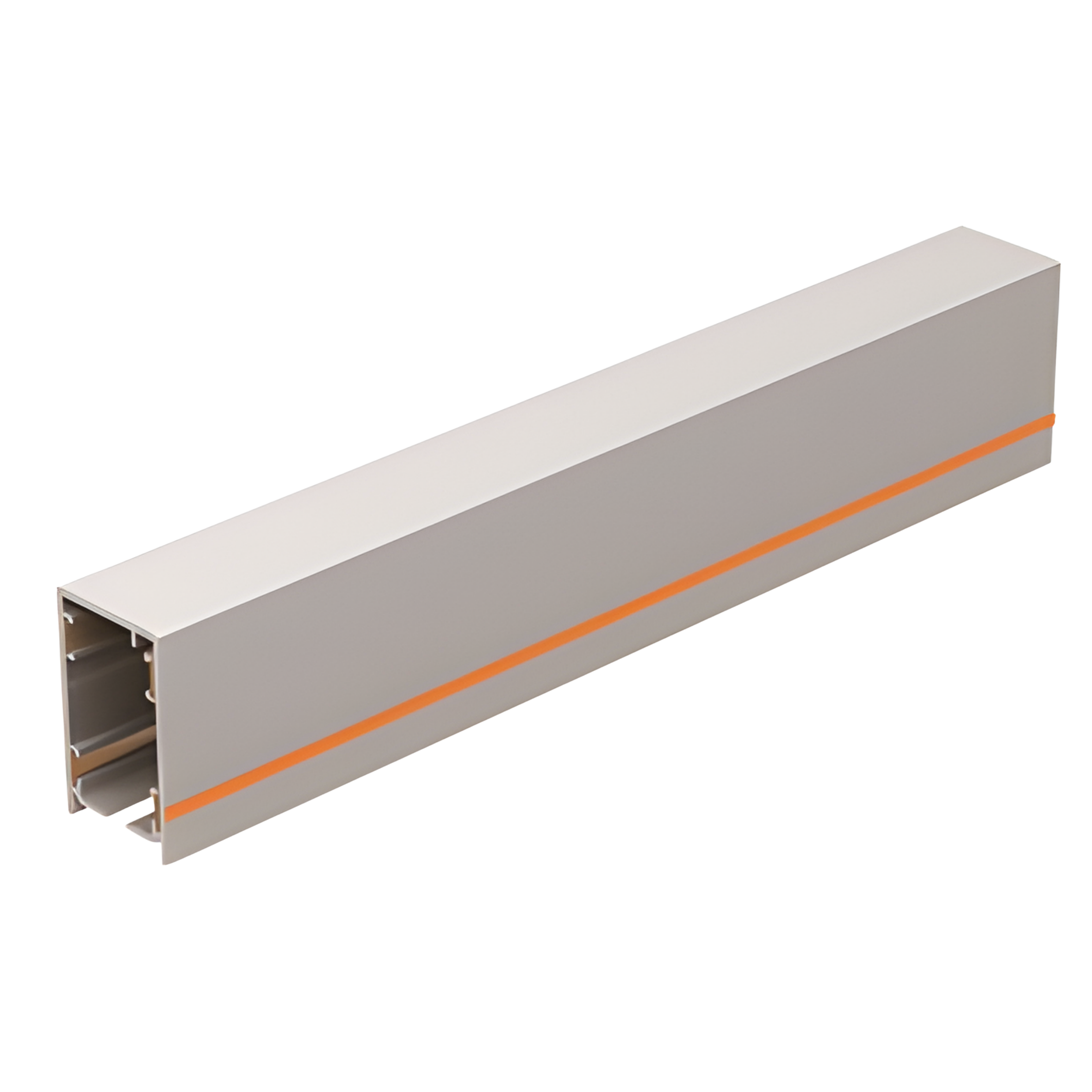

ภาพประกอบระบบ
System Photo
.png)

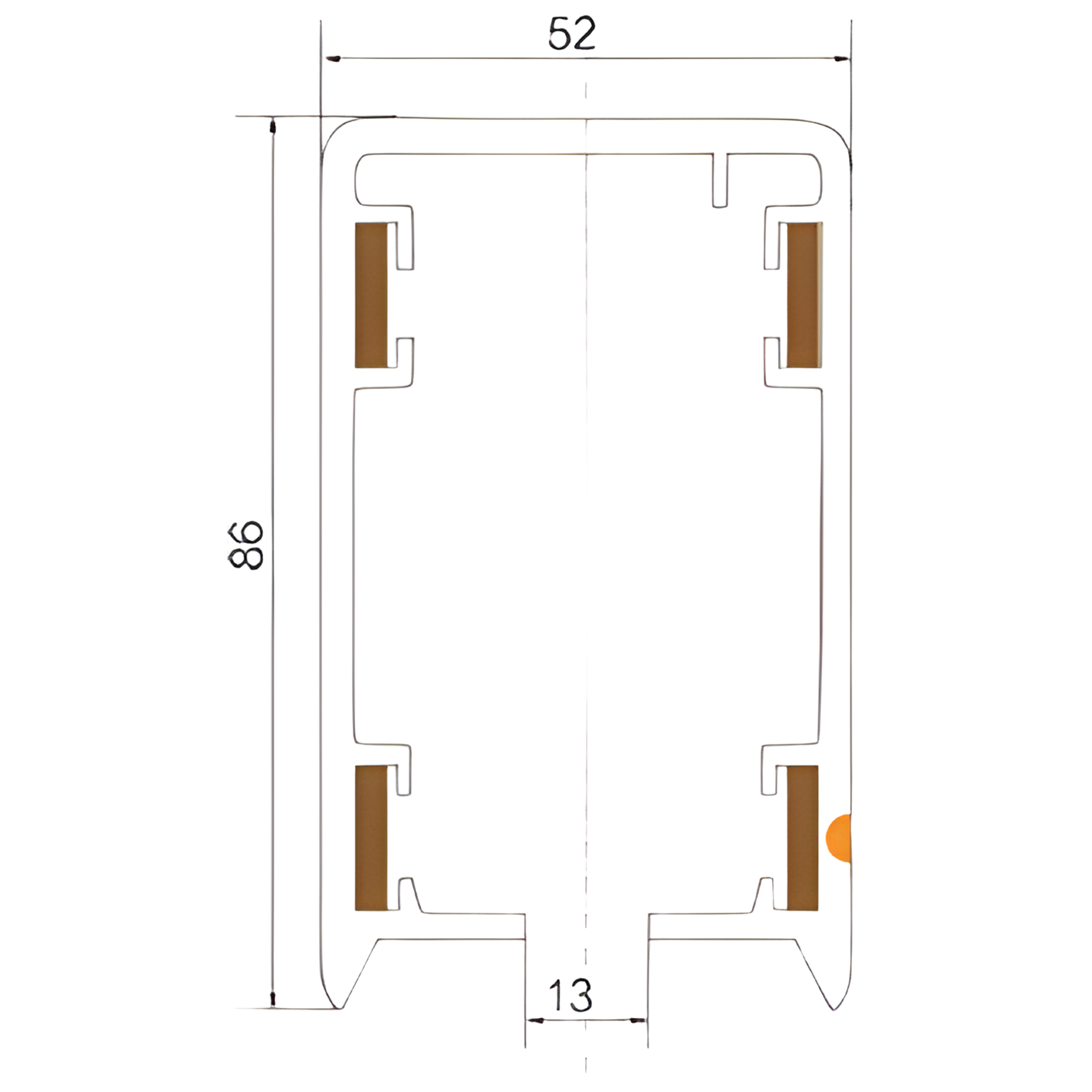

HFP52 — ภาพตัดขวาง 1

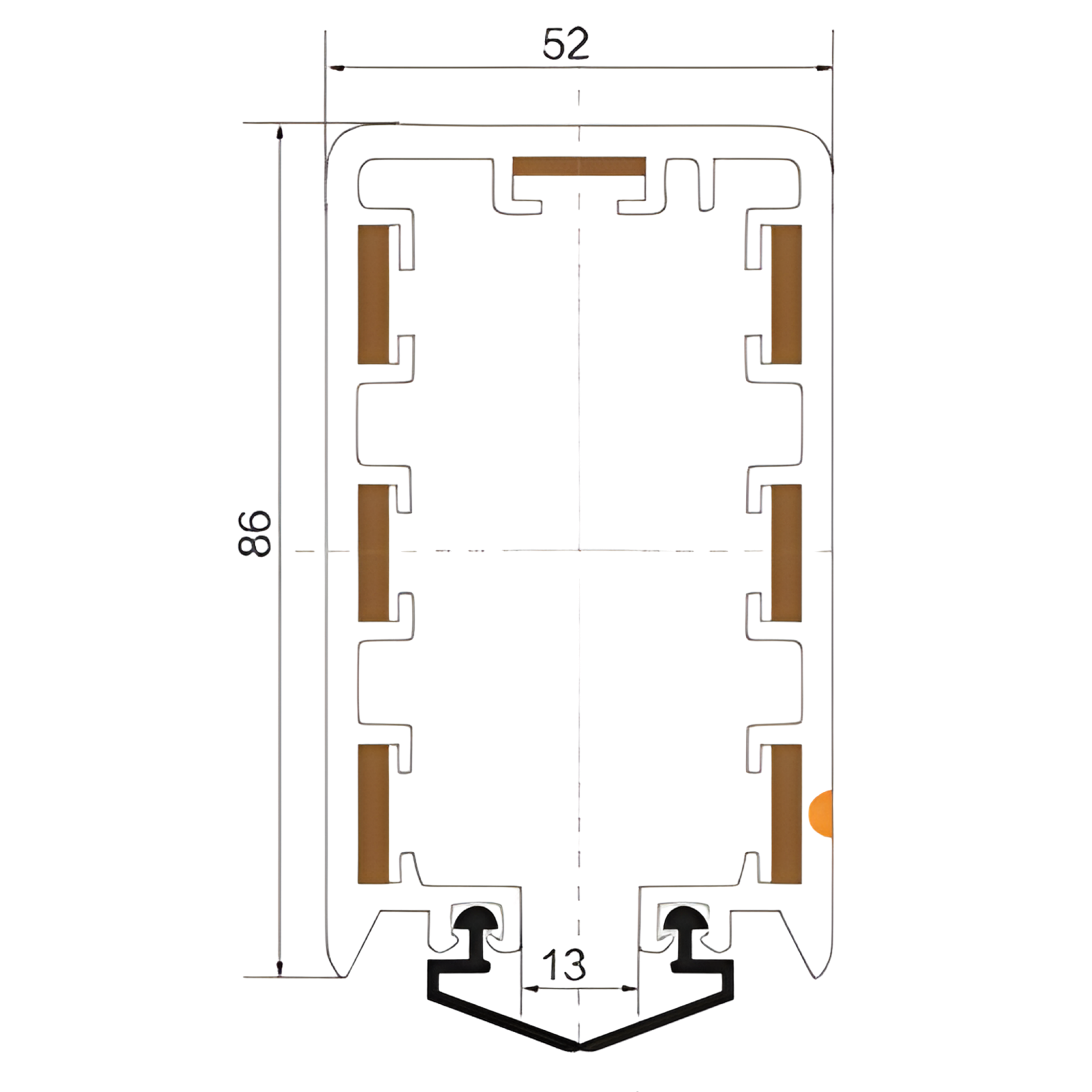

HFP52 — ภาพตัดขวาง 2
ประเภท · ข้อมูลเทคนิค · รหัสสั่งซื้อ
รหัสสั่งซื้อ & ข้อมูลเพิ่มเติม
.png)
.png)
รหัสตัวนำ
HFP52 – 4(5,6,7) – n / m
HFP52ตัวนำแบบรางไฟหุ้ม (Enclosed Powerail Conductor)
4(5,6,7)จำนวนโพล (Poles)
nพื้นที่หน้าตัดของตัวนำ (มม.²)
mกระแสไฟฟ้าต่อเนื่อง (แอมป์)
ความกว้างของทองแดง
12.5 มม.
ข้อมูลจำเพาะ
ความยาว (Length)
มาตรฐาน 4 เมตร · สั่งความยาวอื่นได้ (ไม่เกิน 6 เมตร)
ระยะห่างจุดรองรับ
1.2 เมตร สำหรับการติดตั้งแนวตรง
รัศมีโค้ง (Curves)
รัศมีโค้งขั้นต่ำ R ≥ 1.5 เมตร
โพลสำหรับโค้ง
ใช้ได้เฉพาะรางไฟ 4 โพลเท่านั้น
Current Collector
ชุดรับกระแสไฟฟ้า
52JD-4/25
52JD-4/40

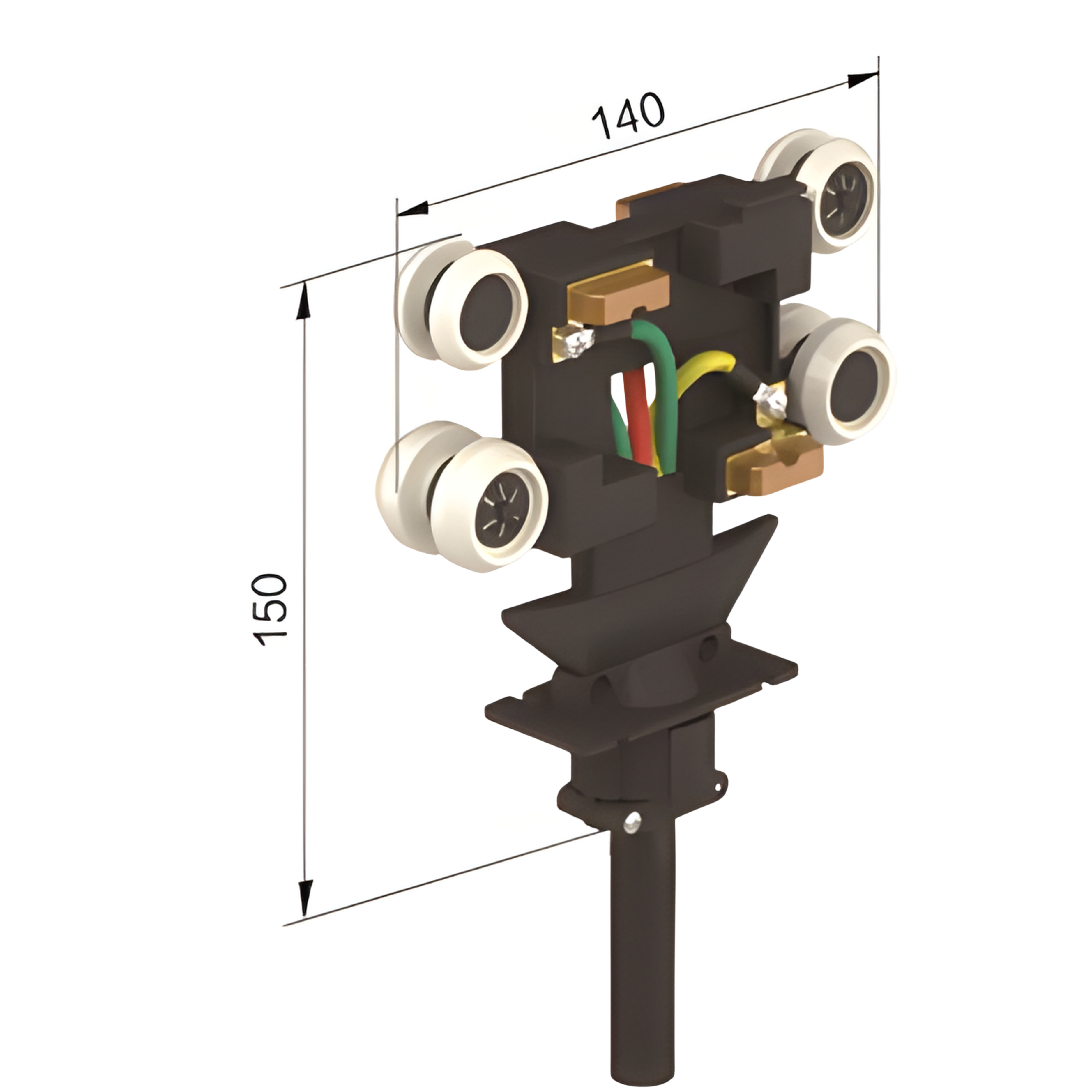

Collector for Curves — แนวโค้ง (R > 800 มม.)
.png)
ใช้สำหรับงานโค้ง รัศมีมากกว่า 800 มม.
Collector 25A เหมาะสำหรับกระแส 35–50A
Collector 40A เหมาะสำหรับกระแส 65–120A
สายเชื่อมต่อ (Connecting Cable)
25A: 2.5 มม.² / แกน × 4
40A: 4.0 มม.² / แกน × 4 + 2.5 มม.² / แกน × 1
ความยาวสายมาตรฐาน 0.8 เมตร (สามารถสั่งเพิ่มเติมได้)
52JD-7/25
52JD-7/40
ชุดรับกระแส 7 โพล
ใช้สำหรับรางไฟ 7 โพล
รายละเอียดแขนลาก (Tow Arm) ดูหน้า 11
52JD-4/25
52JD-4/40

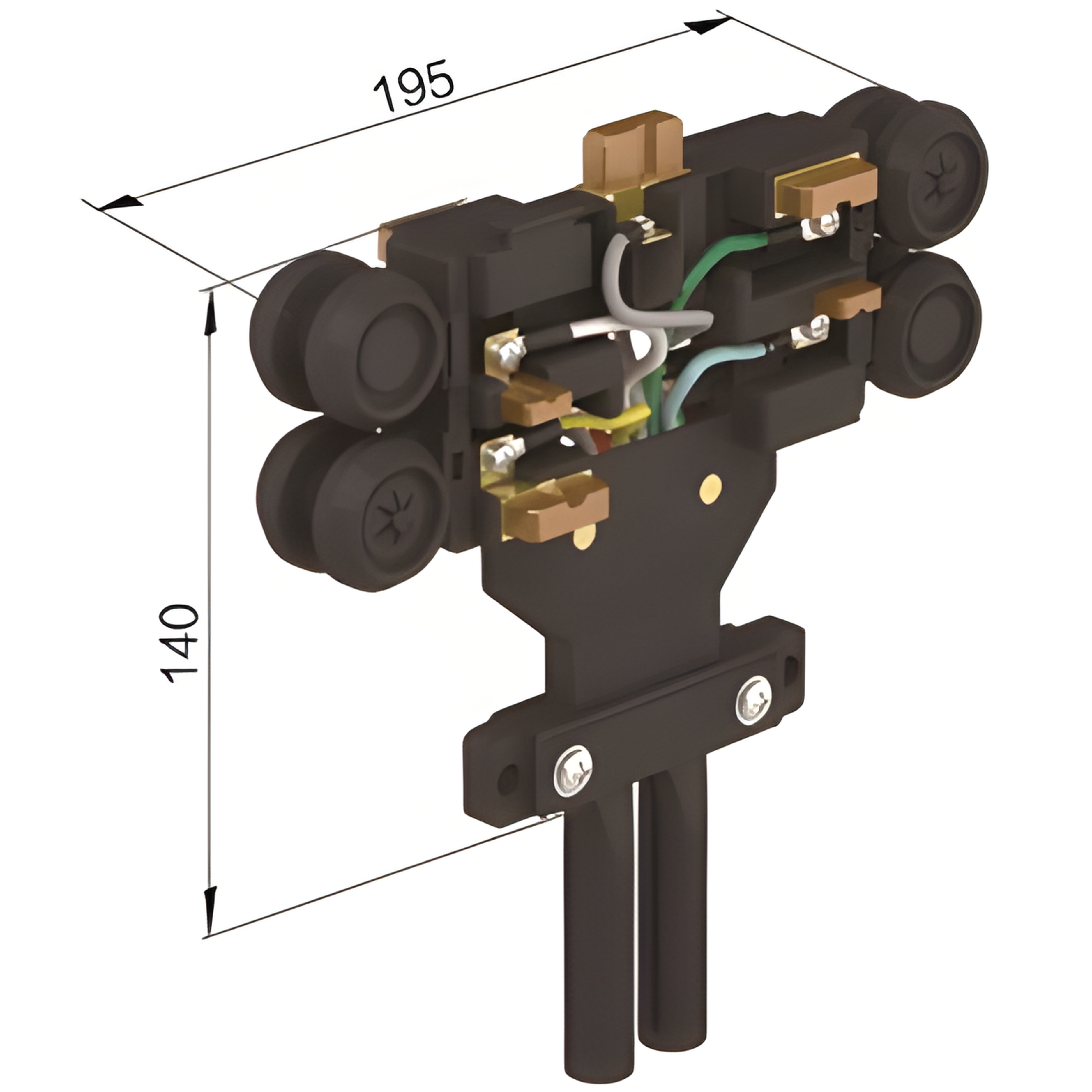

Collector Selection — แนวตรง
.png)
Collector 25A ใช้สำหรับกระแส 35A – 50A
Collector 40A ใช้สำหรับกระแส 65A – 120A
สายเชื่อมต่อ (Connecting Cable)
25A: 2.5 มม.² / แกน × 9
40A: 4.0 มม.² / แกน × 4 + 2.5 มม.² / แกน × 5
ความยาวสายมาตรฐาน 1 เมตร (สามารถสั่งเพิ่มเติมได้)
สามารถต่อ Collector แบบขนานได้ตั้งแต่ 3 ตัวขึ้นไป แต่ใช้ได้เฉพาะกับ รางไฟแนวตรง และต้องใช้ร่วมกับแขนลาก 56BC/55 เท่านั้น

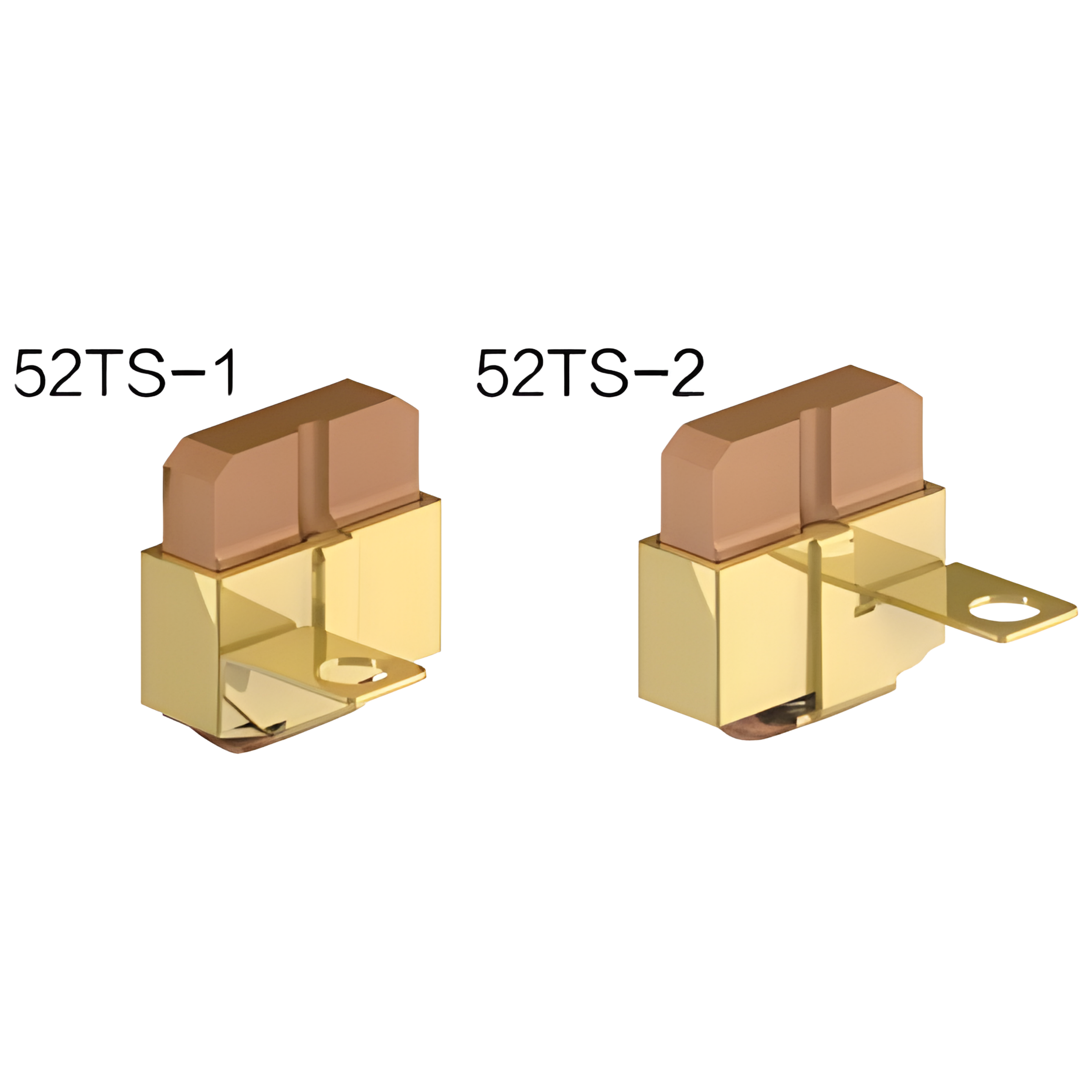

Carbon Brush Assembly
ชุดแปรงคาร์บอน
52TS-1
| Type | Weight (kg) | Cat.-No. | Remark |
|---|---|---|---|
| 52TS-1 | 0.03 | 523225 | Be used for: 52JD-4/25, 52JD-4/40 52JD-7/25, 52JD-7/40 |
52TS-2
| Type | Weight (kg) | Cat.-No. | Remark |
|---|---|---|---|
| 52TS-2 | 0.03 | 523240 | Be used for: 52JD-7/25, 52JD-7/40 |
.png)

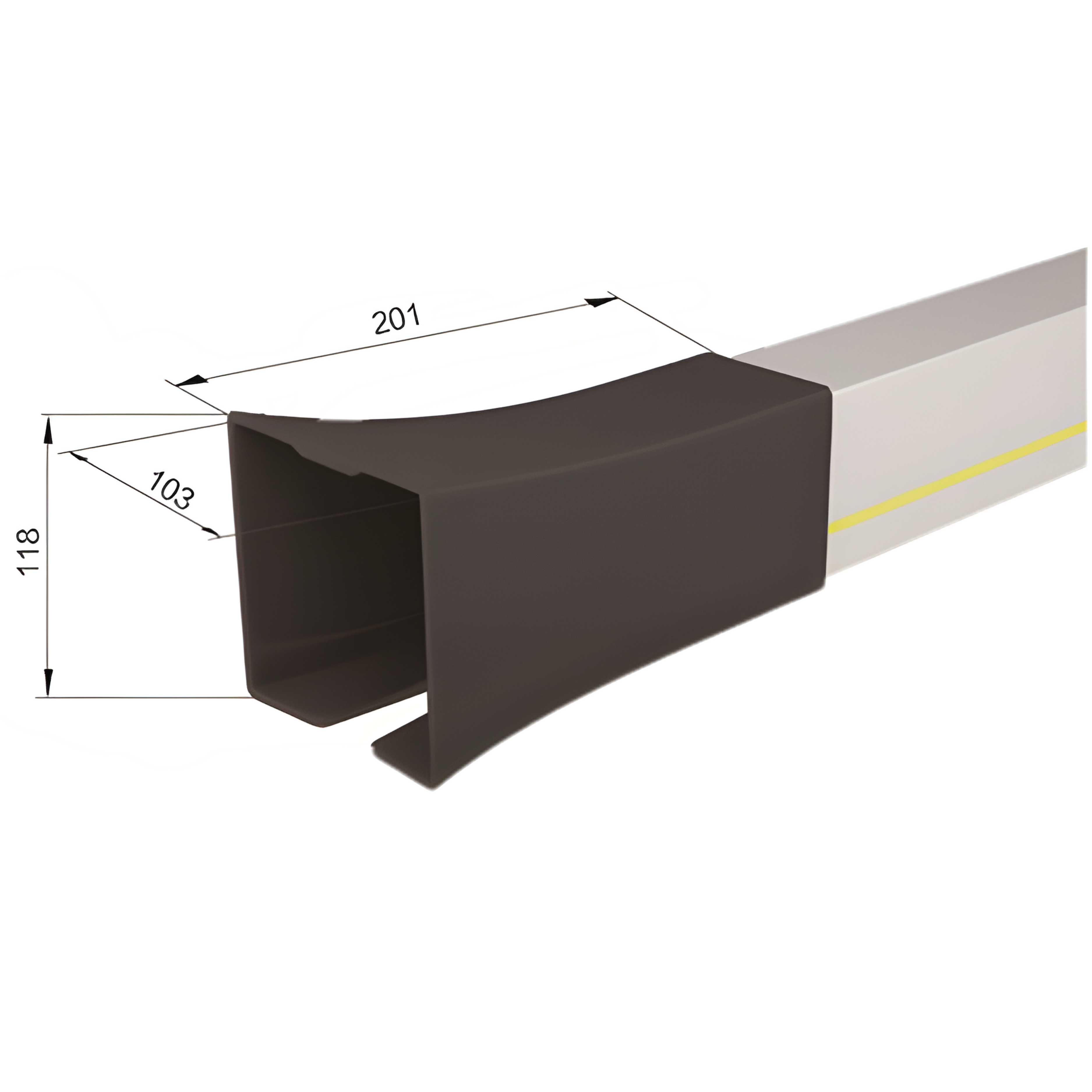

Transfer Guides
ชุดถ่ายโอนและแขนลากยืดหยุ่น
.png)
อุปกรณ์เสริม

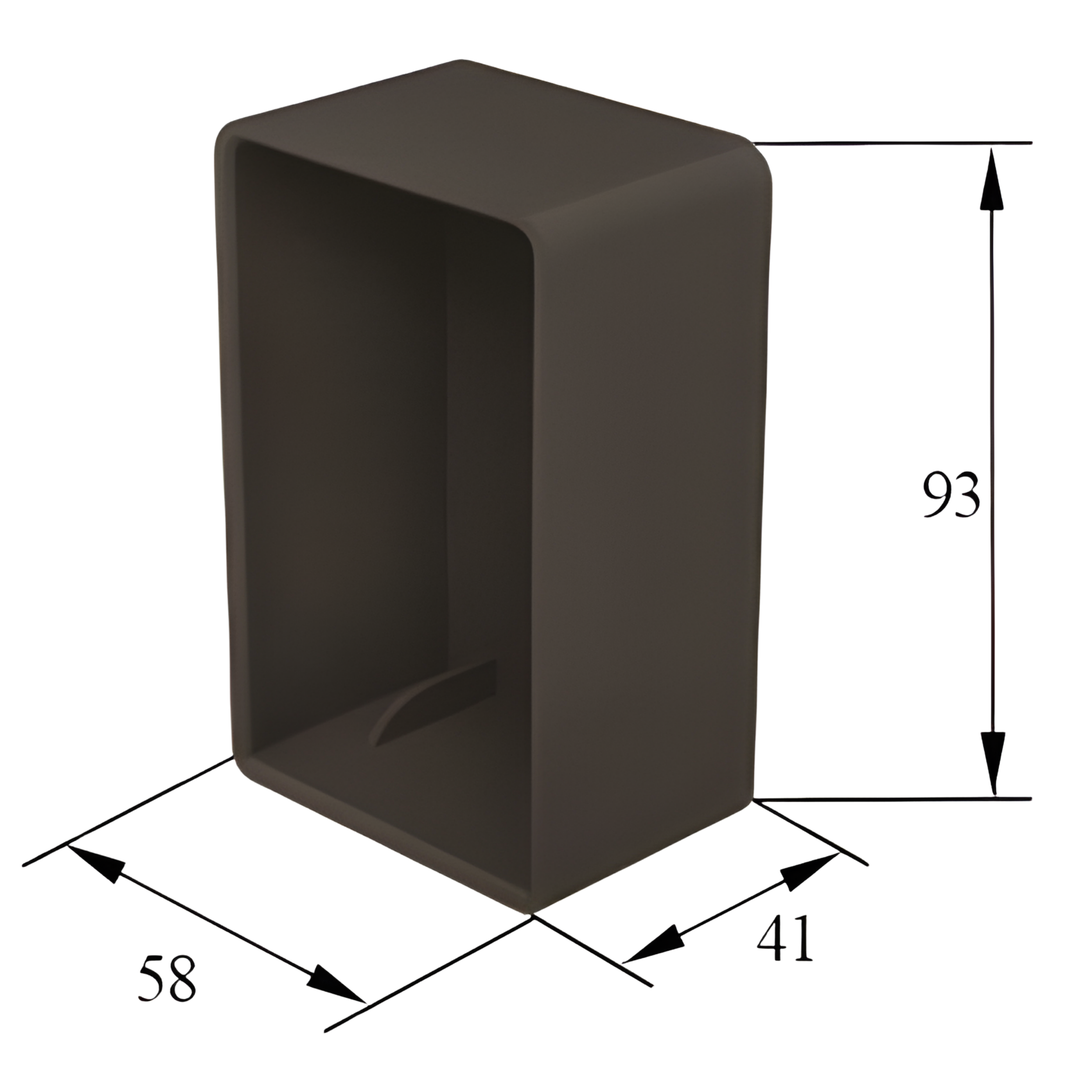

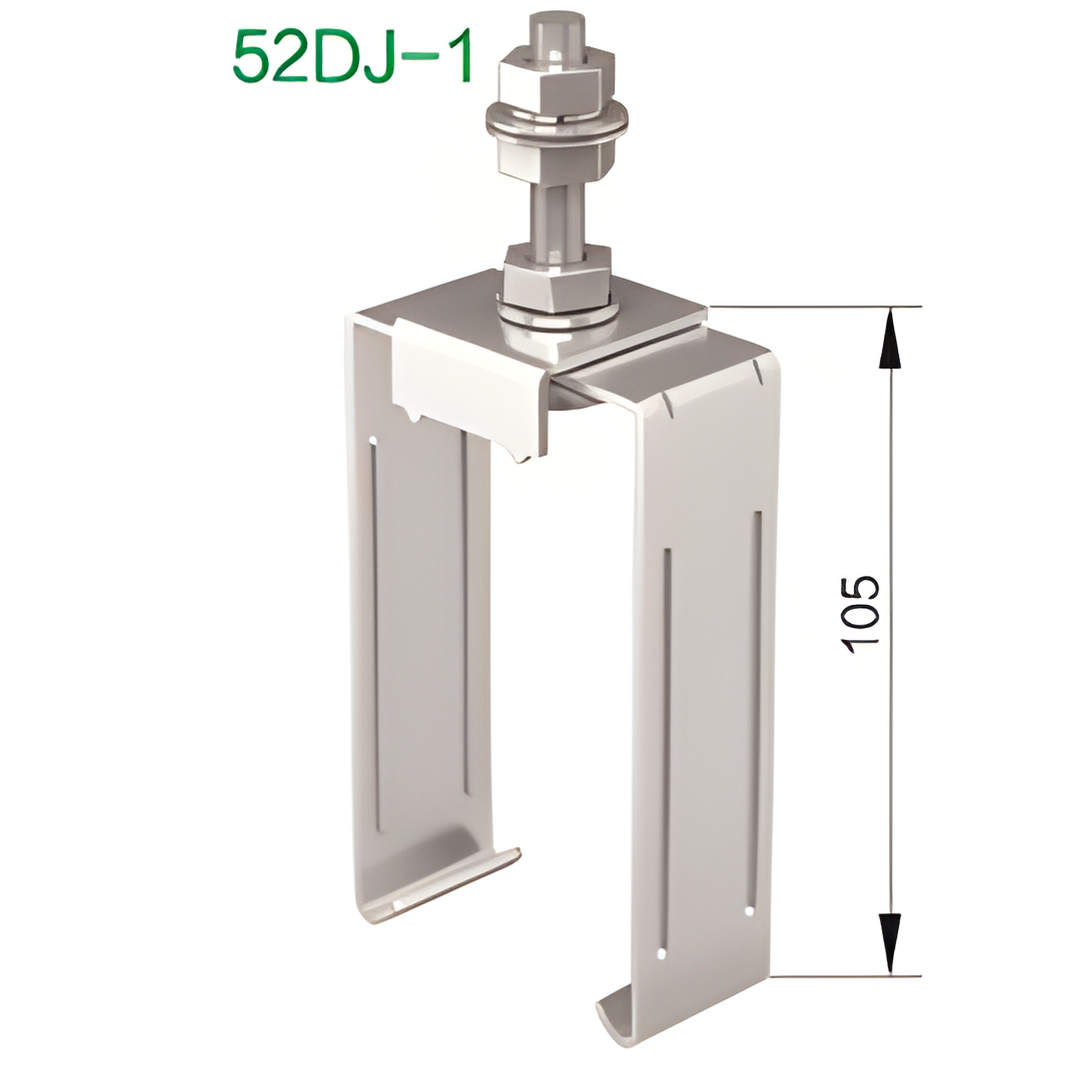

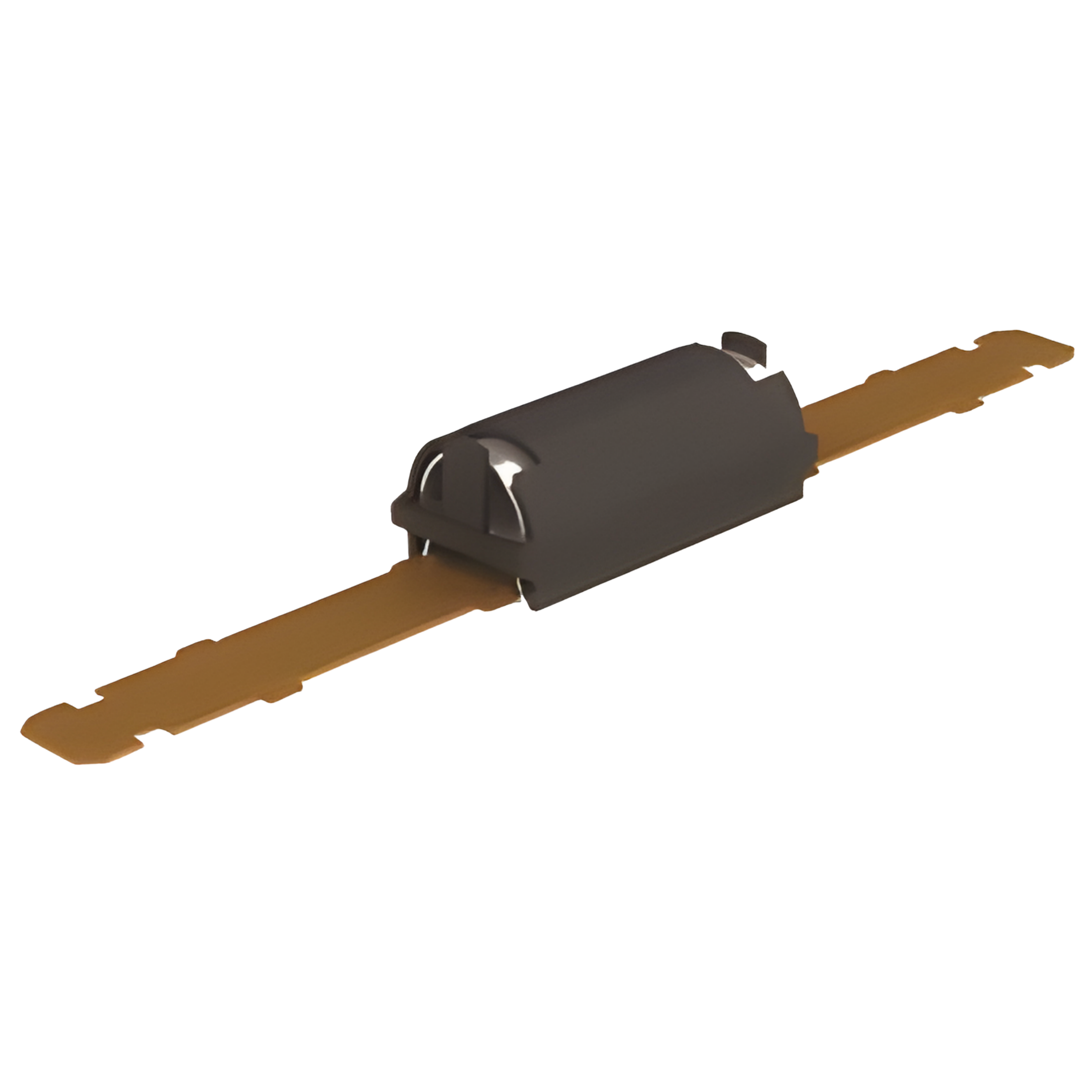

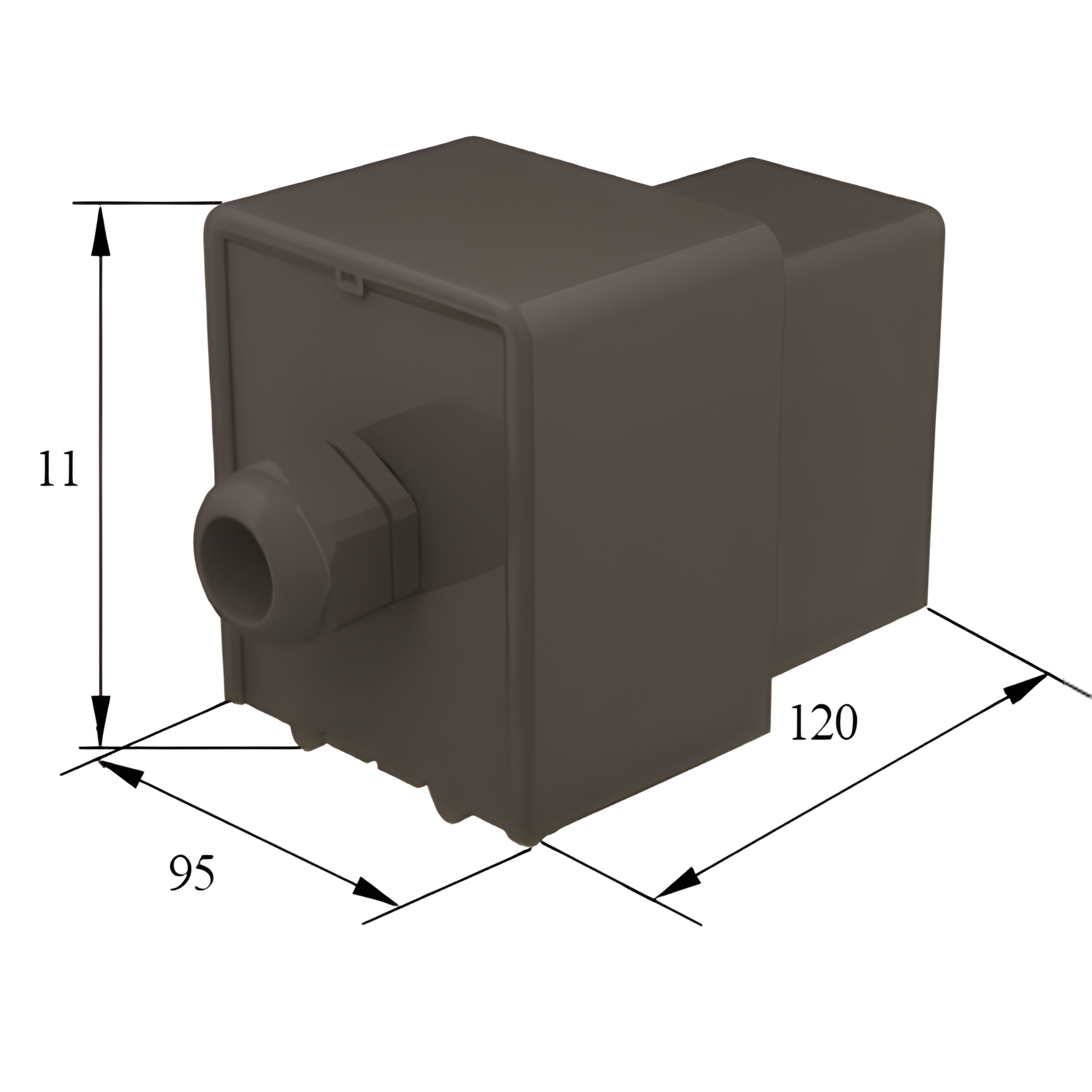

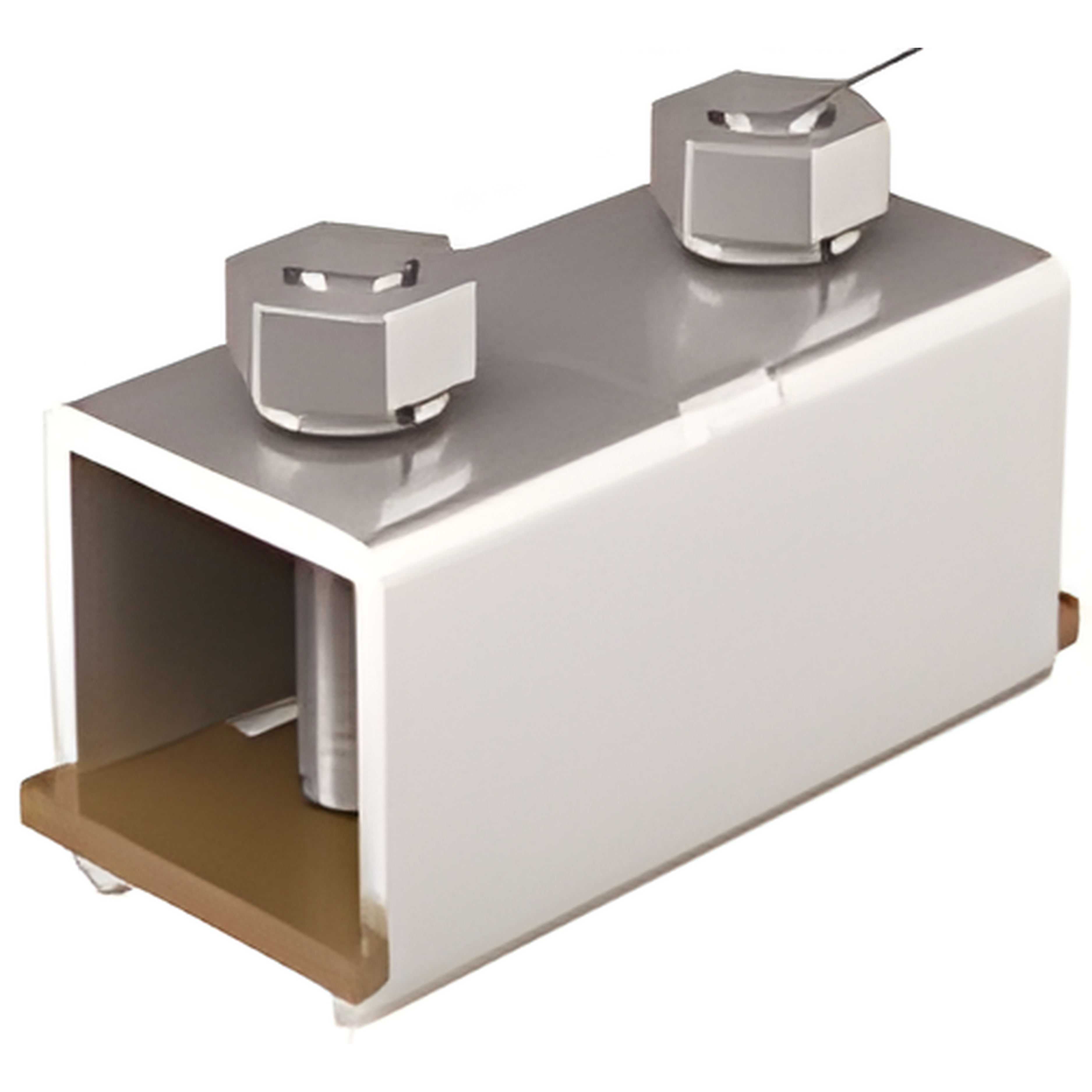

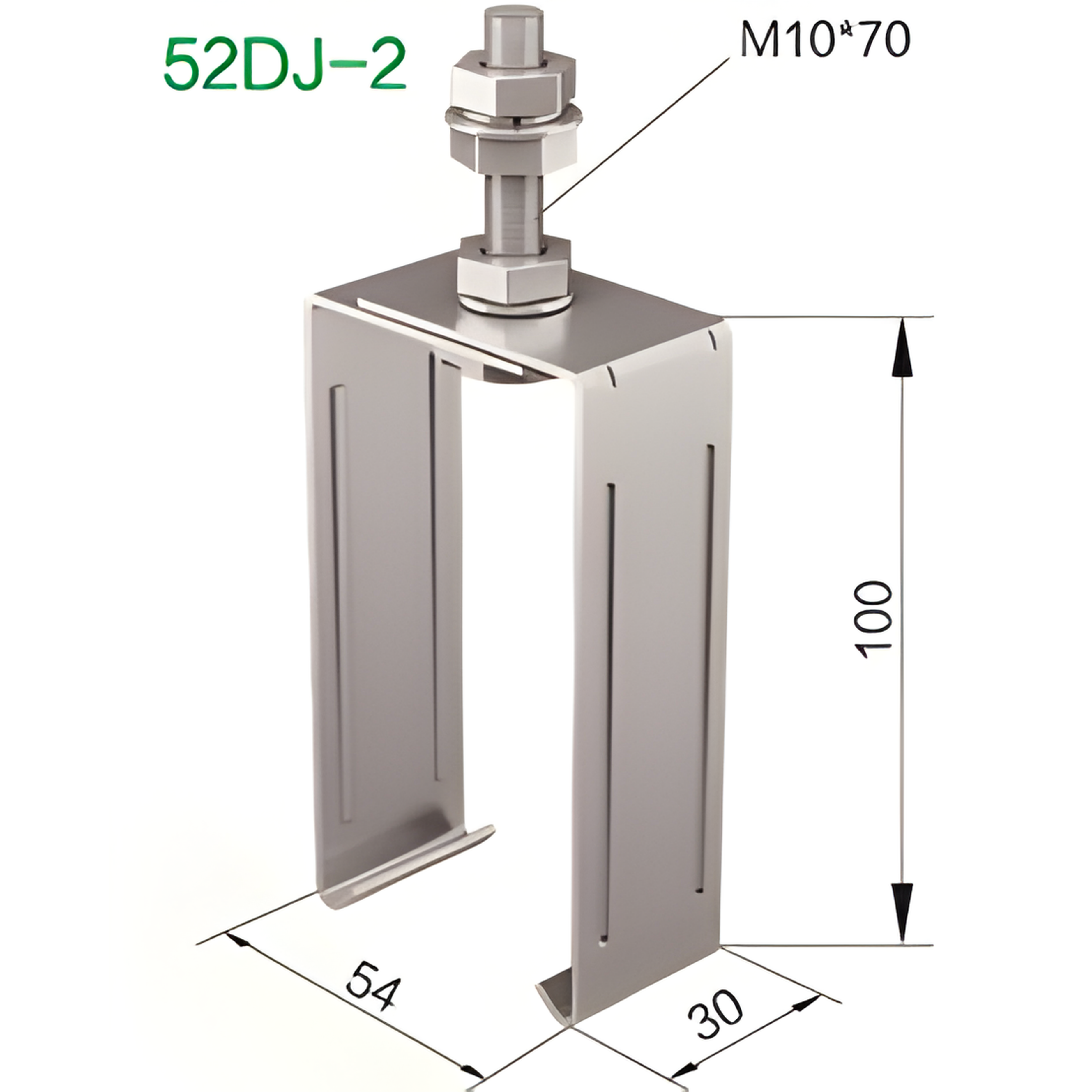

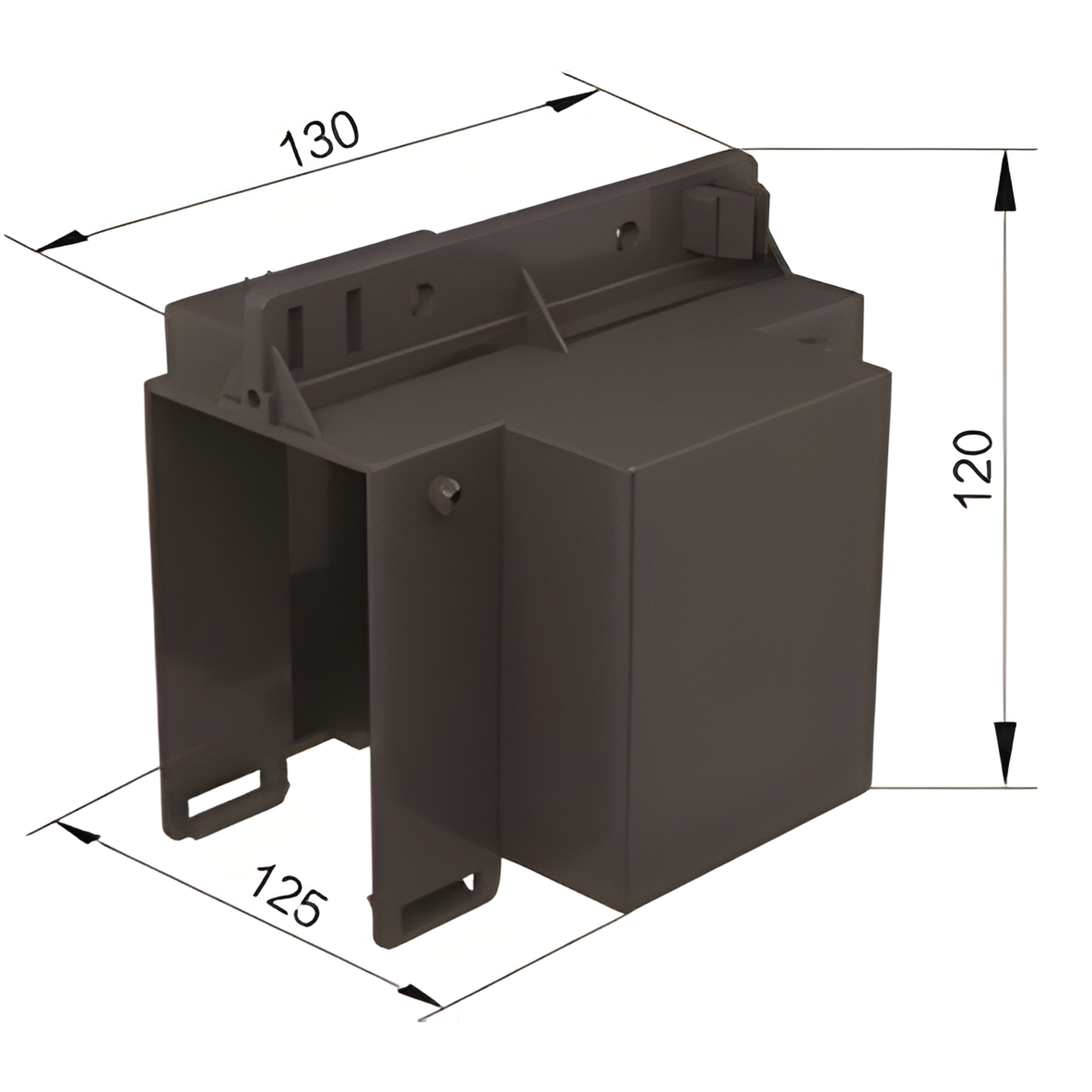

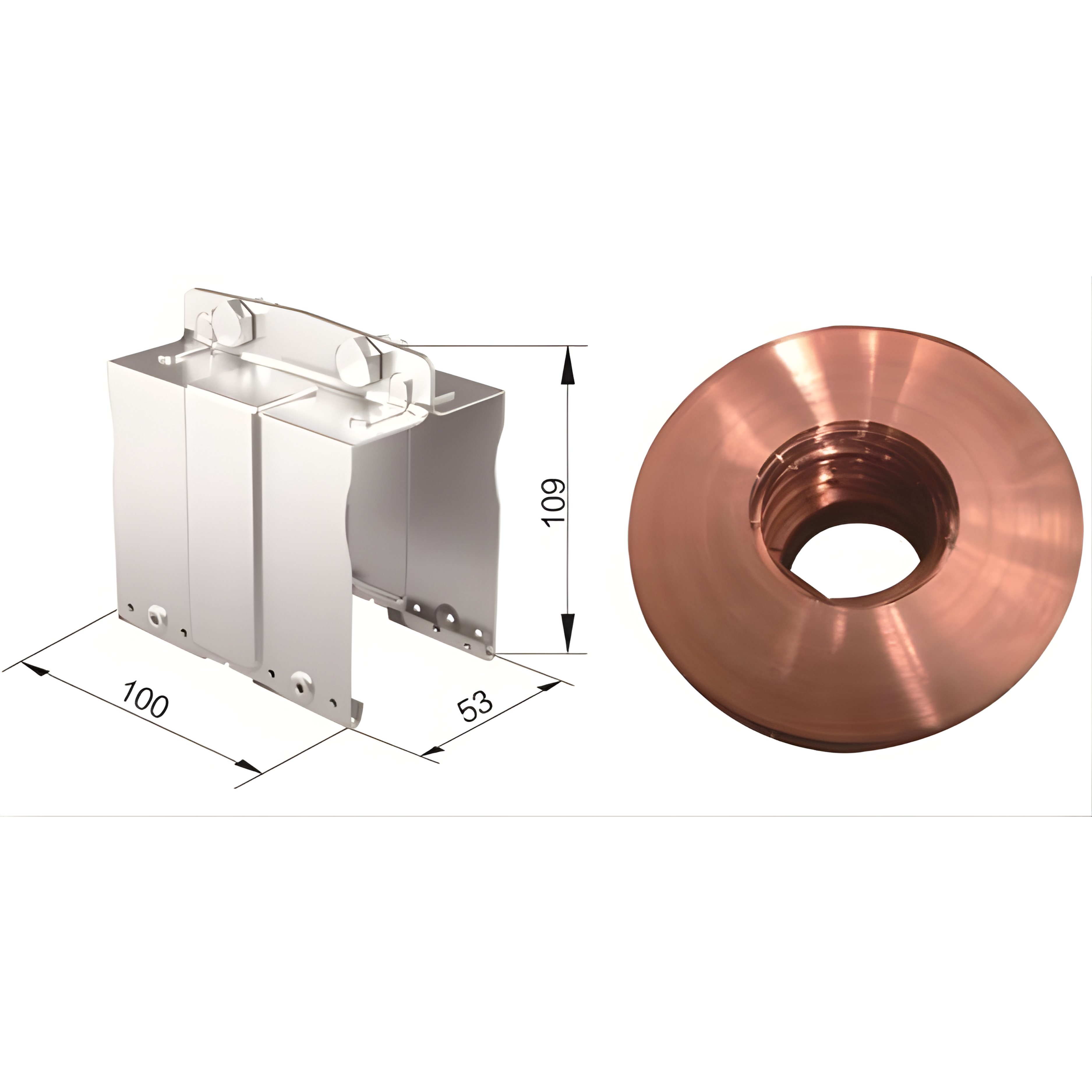

Jointing Box · Anchor Hanger · Hangers · Joints · End Feed
