ประเภท · ข้อมูลเทคนิค · รหัสสั่งซื้อ
รหัสสั่งซื้อ & ข้อมูลเพิ่มเติม
รหัสตัวนำ
HFP50 – 4 – n / m

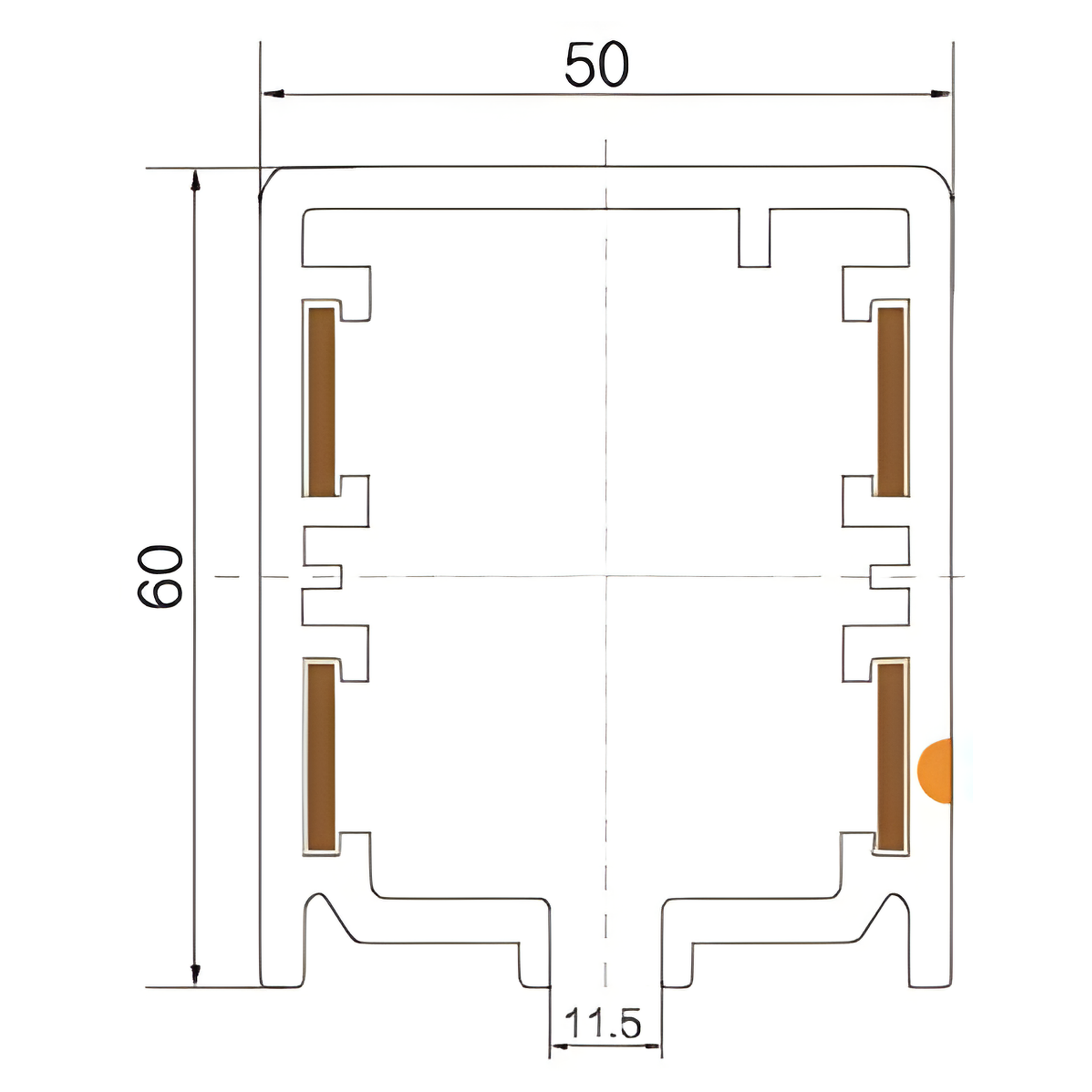

HFP50รางไฟแบบปิด (Powerail Enclosed Conductor)
4จำนวนขั้ว (Poles)
nขนาดหน้าตัดของตัวนำ (มม.²)
mกระแสไฟฟ้าต่อเนื่อง (Ampere Capacity)
ความกว้างของทองแดง
12.5 มม.
ข้อมูลจำเพาะ
ความยาว (Length)
มาตรฐาน 4 เมตร · สั่งความยาวอื่นได้ (ไม่เกิน 6 เมตร)
ระยะห่างจุดรองรับ
1.2 เมตร สำหรับการติดตั้งแนวตรง
รัศมีโค้ง (Curves)
รัศมีโค้งขั้นต่ำ R ≥ 1.2 เมตร
โพลสำหรับโค้ง
ใช้ได้เฉพาะระบบรางไฟ 4 ขั้ว (4 Poles) เท่านั้น
.png)
ตารางข้อมูลทางเทคนิค
| Type | Poles | Conductor cross section | Max current (A) | Leakage-distance | Max. Voltage (V) | Resistance | Weight (kg) | Cat.-No. |
|---|---|---|---|---|---|---|---|---|
| HFP50-4-8/35 | 4 | 8 | 35 | 27 | 690 | 1.944 | 1.58 | 500814 |
| HFP50-4-10/50 | 4 | 10 | 50 | 27 | 690 | 1.656 | 1.66 | 501014 |
| HFP50-4-12/65 | 4 | 12 | 65 | 27 | 690 | 1.321 | 1.72 | 501214 |
| HFP50-4-15/80 | 4 | 15 | 80 | 27 | 690 | 1.137 | 1.79 | 501514 |

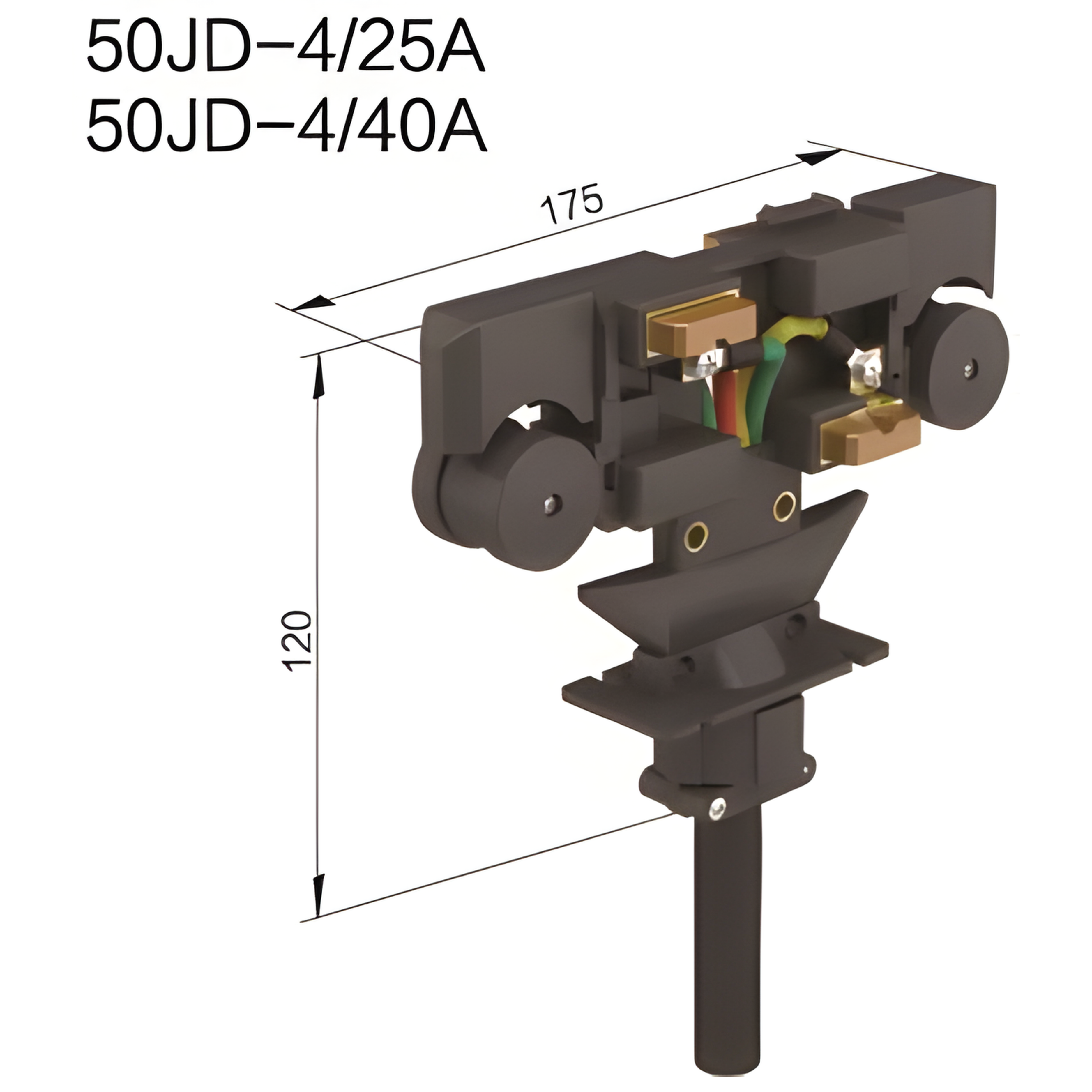

ชุดรับกระแสไฟฟ้า
Current collector
50JD-4/25A
50JD-4/40A
ใช้สำหรับงานโค้ง รัศมี R > 1.2 เมตร
สายเชื่อมต่อ (Connecting Cable)
25A: 2.5 มม.² × 4 แกน
40A: 4.0 มม.² × 3 แกน + 2.5 มม.² × 1 แกน
ความยาวสายมาตรฐาน 0.8 เมตร (สามารถสั่งเพิ่มเติมได้)
รายละเอียดแขนลาก (Tow Arm) ดูหน้า 11
| Type | Weight (kg) | Poles | Power rating | Cat.-No. |
|---|---|---|---|---|
| 50JD-4/25 | 0.55 | 4 | 25A | 503125 |
| 50JD-4/40 | 0.65 | 4 | 40A | 503140 |
.png)

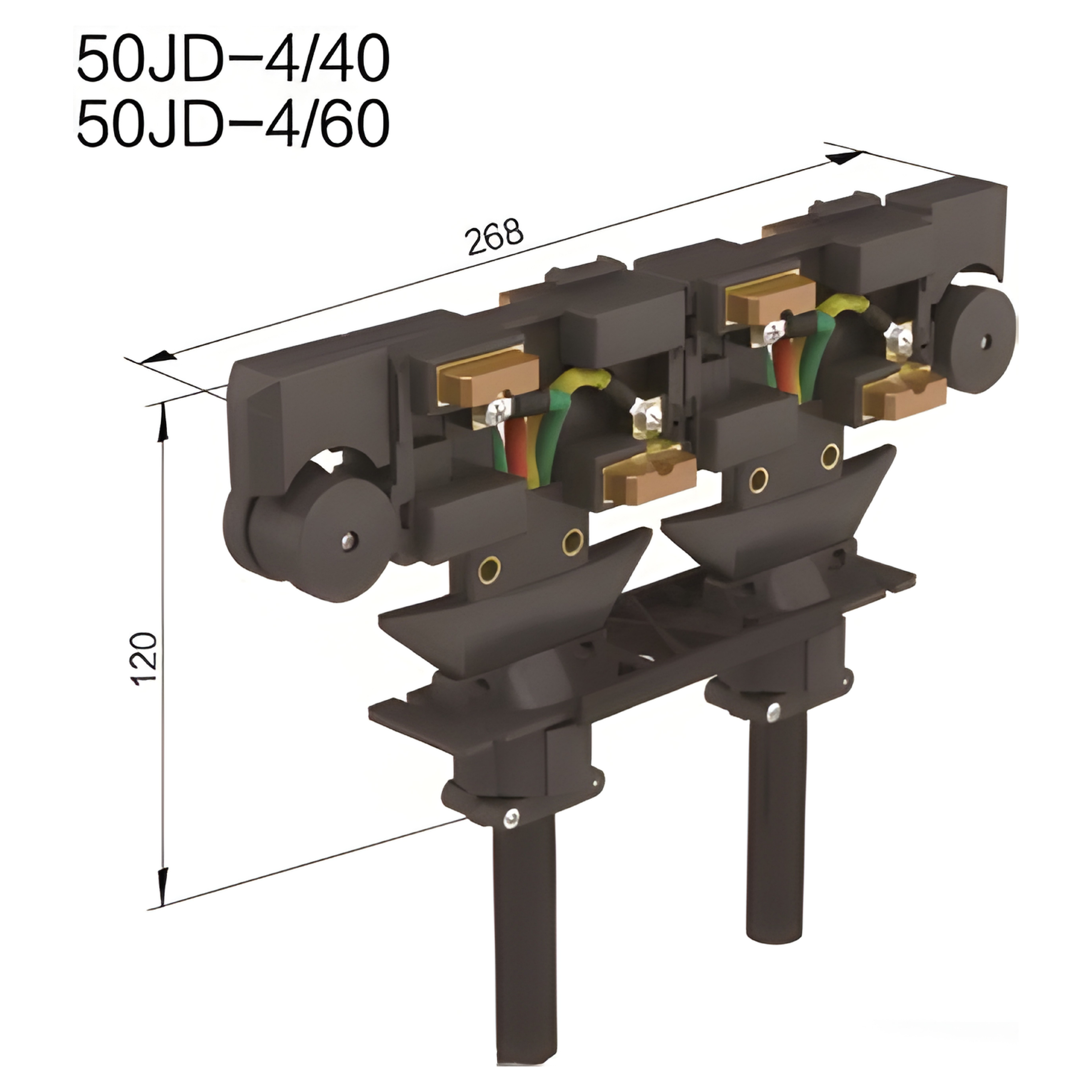

50JD-4/40
50JD-4/60
สายเชื่อมต่อ (Connecting Cable)
40A: 2.5 มม.² × 2 แกน × 4
60A: 4.0 มม.² × 2 แกน × 3 + 2.5 มม.² × 2 แกน × 1
ความยาวสายมาตรฐาน 0.8 เมตร (สามารถสั่งเพิ่มเติมได้)
รายละเอียดแขนลาก (Tow Arm) ดูหน้า 11
| Type | Weight (kg) | Poles | Power rating | Cat.-No. |
|---|---|---|---|---|
| 50JDS-4/40 | 1.1 | 4 | 40A | 503240 |
| 50JDS-4/60 | 1.3 | 4 | 60A | 503260 |
.png)

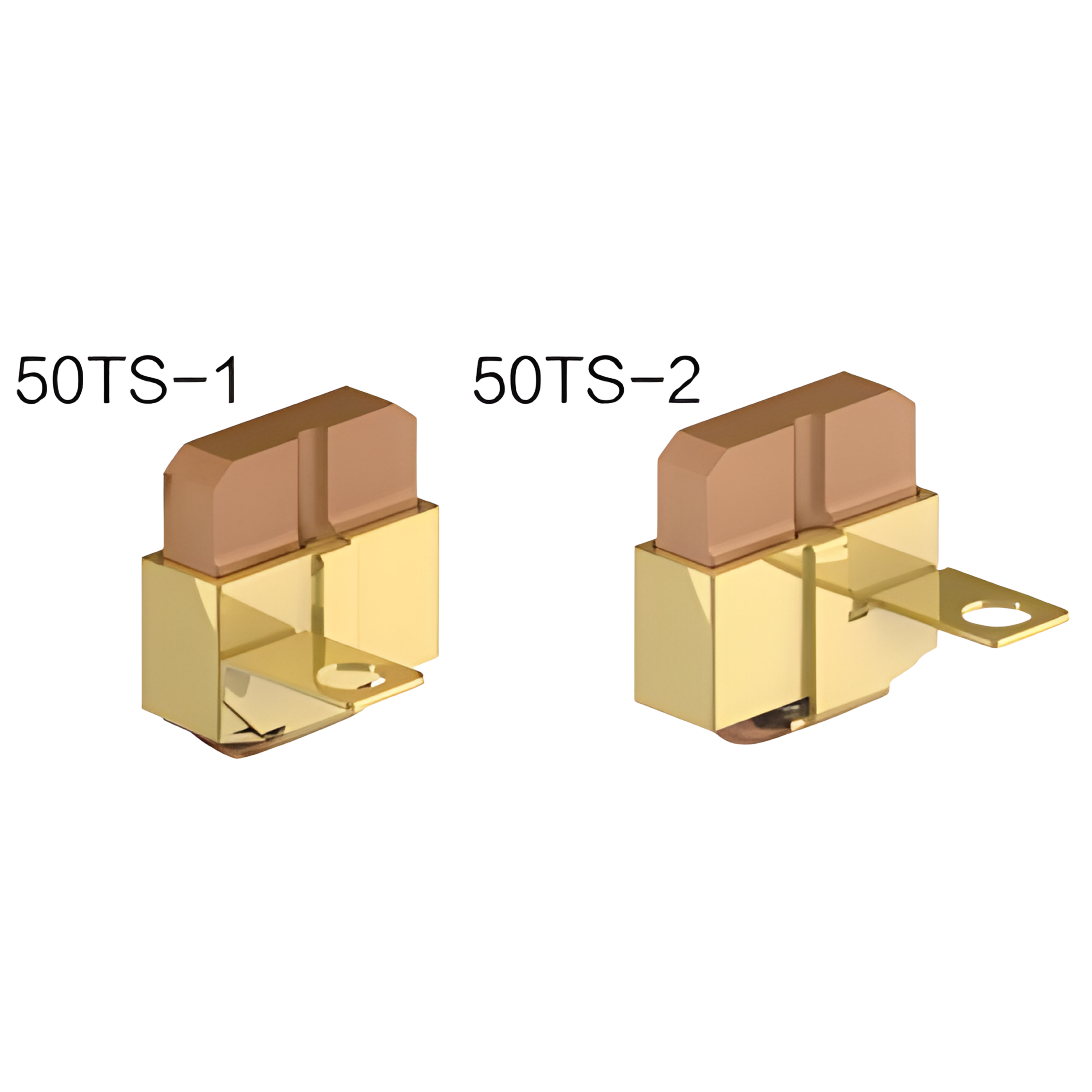

ชุดแปรงคาร์บอน
Carbon brush assembly
.png)
| Type | Weight (kg) | Cat.-No. | Remark |
|---|---|---|---|
| 52TS-1 | 0.03 | 503101 | Be used for: 50JD-4/25, 50JD-4/40, 52JD-4/60 |
| 52TS-2 | 0.03 | 503102 | Be used for: 50JD-4/25, 50JD-4/40, 52JD-4/60 |
อุปกรณ์เสริม

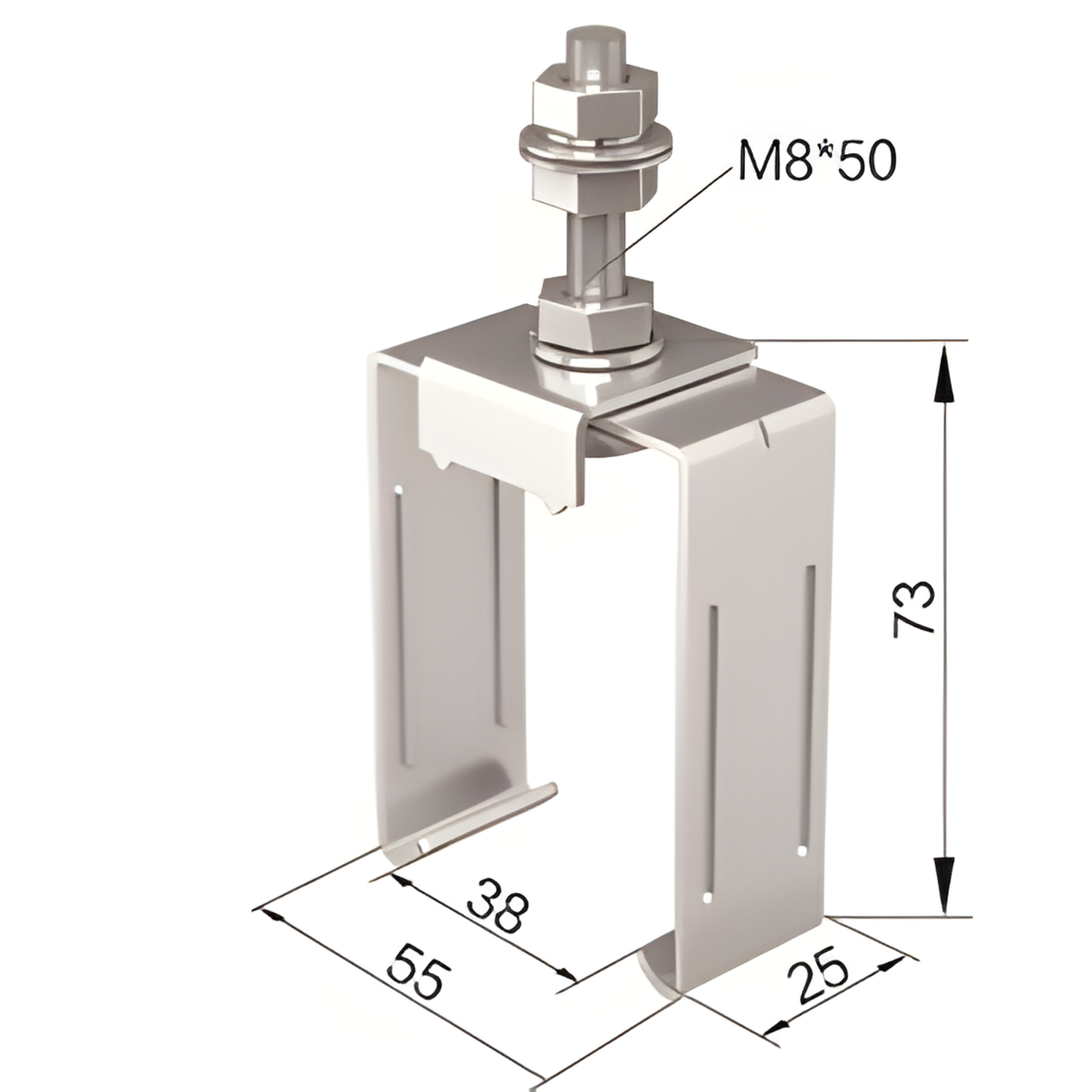

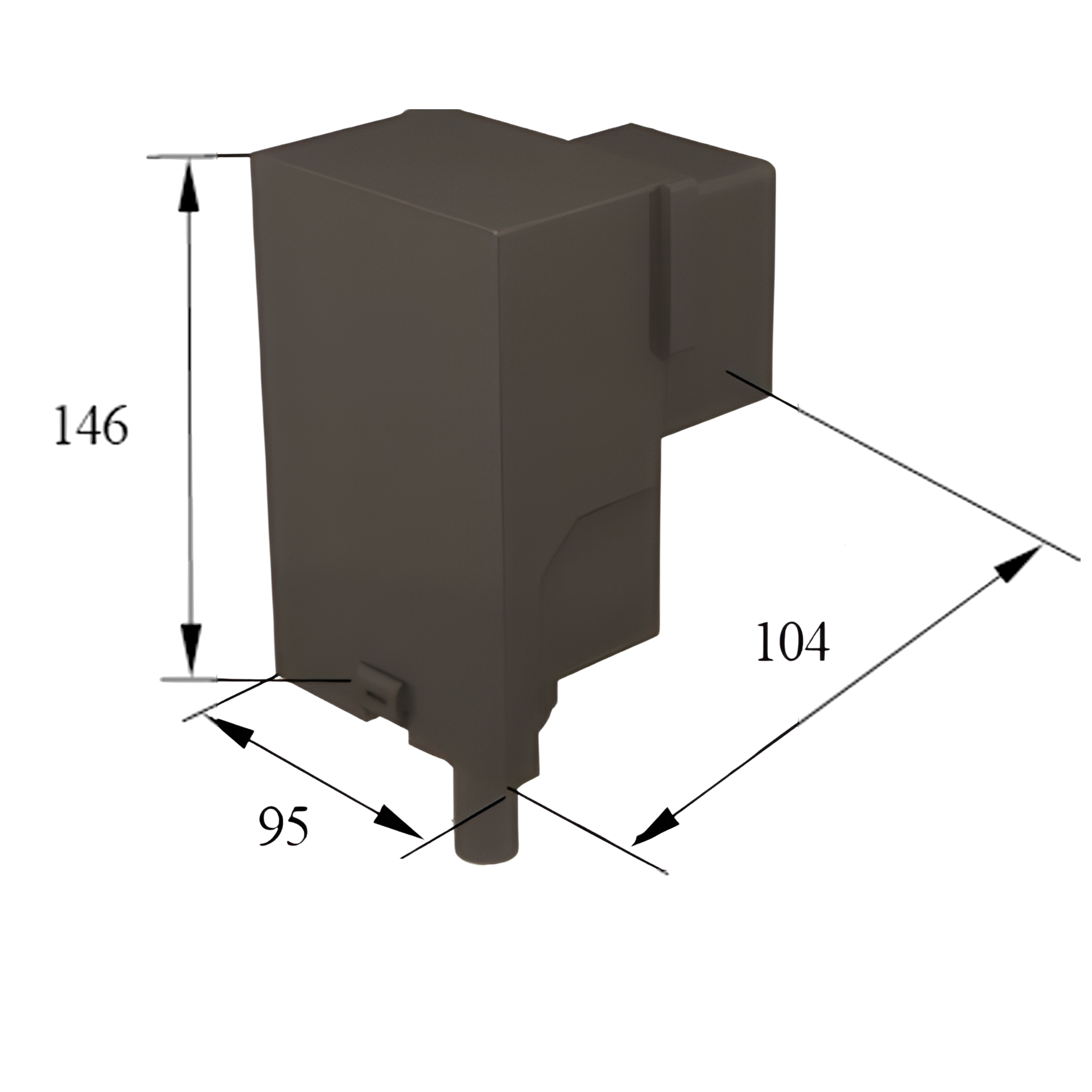

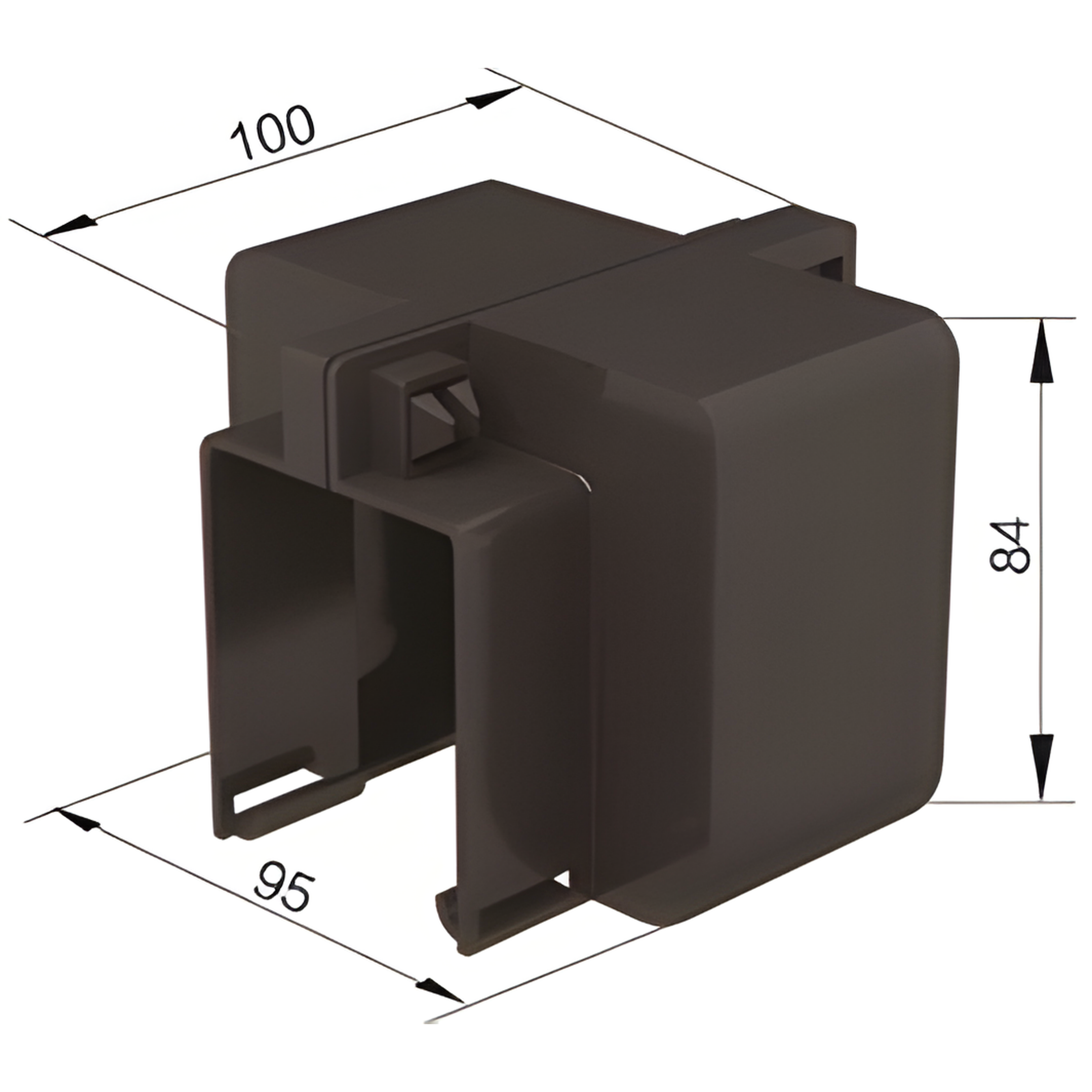

Joint Box · Hangers · End Cap · End Feed
.png)
.png)
.png)
.png)
